产品概述
在工业自动化系统的演进过程中， 新旧设备共存是常态。一方面， 现代化的监控系统(如SCADA、DCS)和控制器普遍采用高效的Modbus TCP/IP 以太网协议进行高速、多点的数据交换;另一方面， 现场层仍有大量可靠耐用的设备， 如流量计、分析仪、旧款PLC等， 仅支持通过RS-232/485接口进行Modbus RTU 或ASCII 串行通信。这种协议与物理层的割裂， 形成了“信息孤岛”， 使得上层系统无法直接获取关键过程数据。Prosoft 5301-MBP-DFCM 正是为架起这座桥梁而生的专用设备。它不仅仅是一个简单的协议转换器， 更是一个具备数据路由、处理和缓冲能力的智能网络节点。
理解5301-MBP-DFCM 的关键在于其“双向透明转换”的能力。在网络架构中， 它通常部署在控制柜内， 一端接入车间或工厂的以太网， 另一端通过串行总线连接多个现场设备。它的核心价值体现在：对于以太网上的Modbus TCP客户端(如上位机软件)而言， 网关就像一个虚拟的Modbus TCP从站， 其内部的数据寄存器映射了所有串行设备的数据。当客户端发起读/写请求时， 网关能自动将这个TCP请求“翻译”成一个或多个串行Modbus RTU请求， 并发往对应的串行从站设备， 再将响应“组装”成TCP报文回复给客户端。这个过程对两端都是透明的， 无需修改原有设备的任何程序。这极大地简化了系统集成， 保护了原有投资， 并使得老旧设备能够无缝接入现代工业物联网架构， 实现数据的集中监控与高级应用。
技术规格

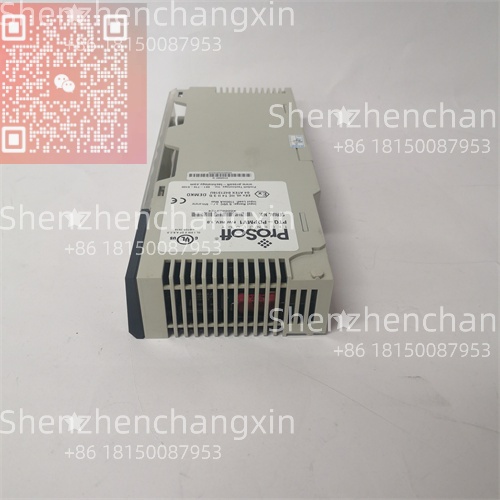

产品型号：5301-MBP-DFCM
制造商：Prosoft Technology (罗克韦尔自动化旗下品牌)
产品类型：独立式通信网关模块
网络协议：
以太网侧：Modbus TCP (客户端与服务器模式)
串行侧：Modbus RTU 或 Modbus ASCII (主站与从站模式)
硬件接口：
以太网端口：2个10/100 Mbps RJ45端口， 支持自动 MDI/MDI-X， 带内置双端口交换机， 可实现菊花链连接， 节省交换机。
串行端口：1个 RS-232/RS-485 隔离串行端口， 通过接线端子连接。DIP开关可选择RS-232或RS-485模式。
电源：24 VDC 供电， 通过可插拔接线端子。
工作温度：0°C 至 60°C
配置方式：通过网页浏览器(内置Web服务器)或专用配置工具Prosoft Configuration Builder (PCB) 进行设置。
数据映射：支持强大的数据映射表 功能， 可定义多达2000个以上寄存器映射， 支持数据交换、数学运算、逻辑处理。
主要特点和优势
Prosoft 5301-MBP-DFCM 的核心竞争力在于其在提供强大协议转换能力的同时， 保持了出色的稳定性、灵活的配置性和简化的网络拓扑， 是解决工业现场多协议互通的经典、可靠方案。
其首要优势是强大的协议桥接与数据整合能力。它不仅进行简单的协议翻译， 更能作为主动的数据管理者。它可以同时作为Modbus TCP服务器和Modbus RTU主站， 主动轮询串行网络上的多个从站设备， 将数据集中存储在内部寄存器中， 供上位机一次性读取， 极大减轻了上位机的通信负荷和编程复杂度。其次， 灵活的双重角色与内置交换机 显著提升了部署便利性。其双以太网口设计允许设备以“菊花链”方式串联， 无需额外的网络交换机， 简化了布线并提高了网络可靠性。同时， 它既可作为网关， 也可作为独立的Modbus TCP客户端或服务器使用， 适应各种网络架构需求。
高可靠性与工业级设计：采用工业级组件， 宽温设计， 串行侧带电气隔离， 能有效抑制地环流和电磁干扰， 确保在恶劣工业环境下的7×24小时稳定运行。
强大的可编程数据映射：通过Prosoft Configuration Builder 软件， 用户可以图形化地创建复杂的数据映射、转换和逻辑。例如， 可以交换字节顺序、缩放数据、执行简单计算， 或将多个设备的数据点合并到一个数据包中， 满足高级应用需求。
简易的配置与管理：提供基于网页的直观管理界面， 方便进行基本参数设置和状态监控。对于复杂配置， PCB软件提供了强大的离线编程和模拟调试环境。
广泛的兼容性：作为独立的第三方网关， 它几乎可以与任何支持Modbus TCP或Modbus RTU/ASCII的设备协同工作， 不受特定PLC品牌限制， 是系统集成的利器。
Technical Overview
The Prosoft 5301-MBP-DFCM is a robust, stand-alone communication gateway designed to seamlessly bridge Modbus TCP/IP networks with legacy Modbus RTU/ASCII serial networks. It features a dual-port Ethernet switch for daisy-chaining and a configurable, isolated RS-232/485 serial port. Operating in multiple modes, it can function as a Modbus TCP server (slave) aggregating data from multiple serial Modbus RTU slaves, or as a Modbus TCP client (master) writing data to serial devices. Its core strength lies in its powerful data mapping engine, configurable via Prosoft Configuration Builder (PCB) software. This allows users to define complex register mappings, perform data manipulation (byte-swapping, scaling), and implement basic logic, enabling efficient and tailored data exchange between modern SCADA/HMI systems and a wide array of field instruments, drives, and legacy controllers. Its industrial design ensures reliable operation in demanding environments.
应用领域
Prosoft 5301-MBP-DFCM 广泛应用于任何需要将串行Modbus设备集成到以太网监控网络中的工业自动化与过程控制场景。它是实现设备联网、数据集中和系统升级的关键组件。
在水处理与市政设施中， 它用于连接分布在厂区的各种流量计、液位计、水质分析仪(通常为Modbus RTU)到中央监控室的SCADA系统。在制造业， 它使机器人、数控机床 或专用生产线控制器 的数据能够被车间的MES系统采集。在楼宇自动化 领域， 它将旧的暖通空调控制器集成到新的BMS平台。在能源管理 中， 用于采集电表、燃气表 的数据。它也是OEM设备制造商 的理想选择， 可以为其设备快速添加以太网连接能力， 而不必更改核心控制器。
公用事业：水厂、污水厂、泵站的数据采集与监控系统。
制造业：生产线数据采集、设备状态监控、能源管理系统。
楼宇自动化：集成第三方暖通空调、照明、安防设备到BMS。
石油与天然气：远程井口、管廊监测站的数据回传。
集成与配置要点
成功部署5301-MBP-DFCM 的关键在于清晰的网络规划、准确的参数配置和严谨的数据映射测试。其配置虽不复杂， 但需要细致。
物理连接与基础设置：为网关提供稳定的24VDC电源。通过DIP开关将串行端口设置为RS-485(多设备总线)或RS-232(点对点)模式。使用屏蔽双绞线 连接串行网络， 并在总线两端安装120欧姆终端电阻(RS-485时)。将网关的一个以太网口接入局域网， 为其分配一个固定的IP地址、子网掩码 和网关。
软件配置：通过网页浏览器访问网关的IP地址， 进行基本网络和串行参数(波特率、数据位、停止位、校验位)设置。对于复杂的数据映射， 必须使用Prosoft Configuration Builder 软件。在PCB中， 需要：a) 定义串行网络参数(如Modbus从站地址、寄存器地址范围);b) 定义以太网侧参数(作为服务器时的端口号);c) 在映射表 中， 建立串行设备寄存器与网关内部映射寄存器之间的——对应关系， 并可设置数据转换规则。
测试与调试：配置完成后， 将程序下载到网关。使用Modbus TCP调试工具(如ModScan32)连接网关的IP和端口， 读取映射的寄存器地址， 验证数据是否正确。同时， 在串行侧使用Modbus RTU调试工具 模拟从站设备， 测试网关的轮询和数据写入功能。
地址映射是关键：务必清楚了解串行设备(如仪表)的Modbus从站地址、寄存器地址、数据类型(如16位整数、32位浮点数)和字节顺序(大端/小端)， 并在PCB中正确配置， 否则数据会错乱。
网络与安全：将网关放置在适当的网络区域， 考虑使用防火墙限制对其配置端口的访问。修改默认的登录密码。
故障排查：如果通信失败， 按照“从下至上”的顺序排查：检查物理连接与电源 -> 验证串行参数与接线 -> 用调试工具测试串行设备本身是否正常响应 -> 检查网关的IP网络连通性 -> 最后检查PCB中的映射配置。
生命周期与采购建议
Prosoft 5301-MBP-DFCM 是一款久经市场考验的成熟产品， 处于其生命周期的成熟期。作为工业通信领域的经典网关型号， 其技术稳定可靠， 全球装机量巨大， 并持续获得制造商的技术与供货支持。然而， 随着工业物联网技术发展， 制造商可能已推出功能更丰富、接口更多样(如支持无线、更多串口)的新型号。
因此， 当前采购主要用于现有系统扩容、设备替换或新系统集成。对于新项目， 建议评估Prosoft最新产品线(如ProLinx系列 等)以获得更多功能和更好性能。对于维护现有系统， 采购同型号是确保兼容性的最佳选择。鉴于其在系统中的关键桥梁作用， 采购时必须注重固件版本兼容性 和硬件质量。一个固件版本错误或翻新工艺不佳的网关， 可能导致通信不稳定、数据错误或无法配置， 造成整个数据链路中断。
我们承诺所提供的每一台Prosoft 5301-MBP-DFCM 均来源于可靠渠道。每台设备在交付前， 都经过严格的功能与性能测试， 包括：1) 硬件自检与端口物理测试;2) 加载最新或与客户环境兼容的稳定固件;3) 在模拟环境中， 分别作为Modbus TCP服务器和客户端， 与标准的Modbus测试设备进行双向通信测试， 验证数据映射的准确性和稳定性。我们确保产品功能完整， 并提供必要的配置支持。我们致力于成为您工业通信网络可靠、高效的构建与维护伙伴。
