SST-PB3-CLX技术规格

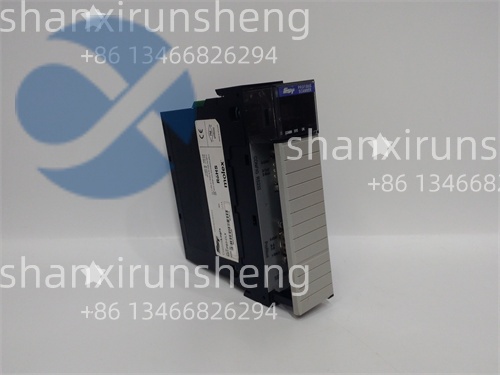

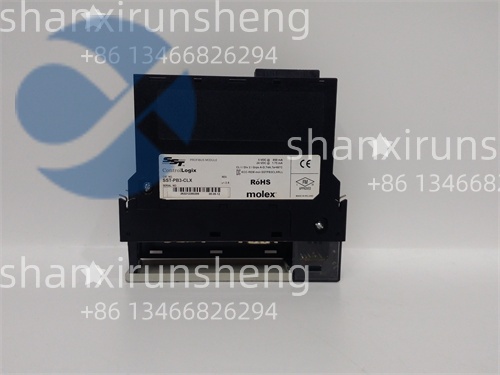

产品型号：SST-PB3-CLX
制造商：ProSoft Technology(现为Rockwell Automation旗下品牌)
产品类型：通讯接口模块(Communication Interface Module)
安装平台：Allen-Bradley ControlLogix或CompactLogix控制器机架(背板总线)
功能角色：Profibus DP主站(Master/Class 1)
支持的PLC系列：
ControlLogix(L1-L8,5580)
CompactLogix(5370,5380)
FlexLogix
SoftLogix
固件要求：ControlLogix/CompactLogix固件v16.0或更高
通讯协议：
Profibus DP-V0,DP-V1(主站功能)
支持GSD文件(General Station Description)配置从站设备
数据速率：9.6 kbps,19.2 kbps,93.75 kbps,187.5 kbps,500 kbps,1.5 Mbps,3 Mbps,6 Mbps,12 Mbps
物理接口：
1个9针D-Sub母头(RS-485,符合EIA-485-A标准)
支持终端电阻(DIP开关设置)
支持偏置电阻(DIP开关设置)
连接器类型：D-Sub 9针(孔式)
数据交换：
与ControlLogix CPU共享标签(Tags)
最大I/O数据：128字节输入/128字节输出(可配置)
支持高达124个Profibus从站设备(受网络拓扑和响应时间限制)
诊断与状态：
模块状态LED(RUN,OK,COM)
通过RSNetWorx for Profibus或ProSoft Configuration Builder软件配置和诊断
在Logix控制器中通过标签读取详细诊断信息(如从站状态、通信错误)
冗余支持：支持与另一块SST-PB3-CLX组成热备冗余(Hot Standby)系统，实现高可用性
电气隔离：通讯端口与背板总线之间光耦隔离(≥500 VAC)
工作环境：
工作温度：0°C至+60°C
存储温度：-40°C至+85°C
相对湿度：5-95%RH(无冷凝)
污染等级：2
安装方式：插入ControlLogix/CompactLogix机架的任意I/O槽位(非控制器槽)
符合标准：IEC 61010-1,IEN 55011(Group 1,Class A),IEC 61326-1
SST-PB3-CLX产品概述
老哥们，今天聊的这个ProSoft SST-PB3-CLX，它不是罗克韦尔（Allen-Bradley）自家的模块，但却是ControlLogix系统里最“神通广大”的第三方通讯卡之一，堪称工业网络集成的“瑞士军刀”。
在现代工厂里，控制系统往往是“百花齐放”的。核心PLC可能用罗克韦尔的ControlLogix，但现场的变频器、伺服驱动器、远程I/O、HMI、甚至另一套DCS系统，可能是西门子（Siemens）、ABB、施耐德（Schneider）、欧姆龙（Omron）的。这些设备很多都使用Profibus DP协议进行通信。怎么让罗克韦尔的ControlLogix去“指挥”这些“外姓”设备？这就是SST-PB3-CLX的使命。
SST-PB3-CLX的核心能力，是作为Profibus DP主站（Master/Class 1）。它插入ControlLogix机架，通过背板总线与Logix5000控制器（如1756-L7x）紧密集成。控制器把它当作一个标准的I/O模块来对待。你可以在Studio 5000 Logix Designer软件里，像配置本地I/O一样，为它分配输入/输出标签（Tags）。
配置过程是这样的：首先，用ProSoft自家的Configuration Builder软件（或通过RSNetWorx for Profibus）导入你要连接的每个Profibus从站设备（如西门子S7-1200的CP模块、ABB变频器）的GSD文件（General Station Description）。GSD文件包含了该设备的通讯能力、I/O数据长度、诊断信息等所有参数。然后，在软件里将这些从站设备“拖拽”到SST-PB3-CLX的网络上，并配置每个从站的输入/输出数据映射到ControlLogix的哪个标签上。
一旦配置完成并下载到控制器，SST-PB3-CLX就开始工作了。它会周期性地轮询（Poll）网络上的每一个从站设备，读取它们的输出数据（写给主站的数据）并写入它们的输入数据（主站发给从站的数据）。这些数据在ControlLogix的CPU里，就表现为你配置好的那些标签，你的PLC程序可以像读写本地变量一样，直接使用这些数据，实现与第三方设备的实时数据交换。
它最大的优势在于深度集成。它不是通过OPC服务器或网关进行数据摆渡，而是直接成为ControlLogix I/O架构的一部分，数据交换延迟极低，可靠性高。支持高达12Mbps的通讯速率和128字节的I/O数据，足以满足绝大多数应用的性能需求。
主要特点和优势
这台ProSoft SST-PB3-CLX，我跟你讲，是解决“异构系统集成”难题的“王牌工具”。
首先是卓越的兼容性与灵活性。作为第三方主站，它能连接几乎所有支持Profibus DP的设备，打破了品牌壁垒。无论是西门子S7-300/400/1200/1500，还是ABB AC 800M的CI854，或是施耐德Modicon，只要提供GSD文件，SST-PB3-CLX都能搞定。
其次是无缝的系统集成。它使用ControlLogix背板总线，数据直接进入CPU的I/O映像区，访问速度快，编程简单。在Logix Designer中配置直观，与标准I/O模块操作一致。无需复杂的OPC配置或额外的PC服务器。
再就是高性能与高可靠性。支持最高12Mbps的波特率，确保高速数据传输。128字节的I/O数据容量，足够传输大量过程数据。光耦隔离设计，有效抵御现场干扰。支持热备冗余配置，两块SST-PB3-CLX一主一备，当主模块故障时，备用模块在毫秒级内无缝接管，确保关键通信链路永不中断，这是对系统可用性要求极高的场合（如化工、电力）的“定心丸”。
还有强大的诊断功能。不仅有模块自身的LED状态指示，更重要的是，它能将详细的Profibus网络诊断信息（如从站离线、通信超时、数据校验错误）以标签的形式送回ControlLogix。你的PLC程序可以实时监控网络健康状况，及时发出报警，便于快速定位和排除故障。
最后是成熟稳定的解决方案。ProSoft（现为罗克韦尔子公司）在工业通讯领域深耕多年，SST-PB3-CLX经过全球无数项目的验证，驱动和固件持续更新，稳定性极佳。虽然它是第三方产品，但已深度融入罗克韦尔生态系统。
这种模块，是实现工厂级数据贯通、构建统一监控平台的“桥梁”。
The ProSoft SST-PB3-CLX is a high-performance Profibus DP Master communication module designed for seamless integration into Allen-Bradley ControlLogix and CompactLogix control systems.It enables Rockwell Automation controllers to act as a Class 1 master on a Profibus network,communicating directly with a wide range of third-party devices from Siemens,ABB,Schneider Electric,and others.Utilizing GSD files for configuration via ProSoft Configuration Builder or RSNetWorx,it maps I/O data from up to 124 Profibus slaves directly into the Logix controller’s tag database,allowing for real-time data exchange with low latency.Key features include support for data rates up to 12 Mbps,128 bytes of configurable I/O data,electrical isolation,and optional hot-standby redundancy for maximum availability.With its deep integration into the Studio 5000 environment and robust diagnostics,the SST-PB3-CLX is an essential solution for connecting heterogeneous industrial networks and enabling comprehensive plant-wide automation.
应用领域
这台ProSoft SST-PB3-CLX，主要用在需要“打通”罗克韦尔系统与外部Profibus设备的复杂自动化项目中。
混合品牌控制系统是其典型场景。在大型工厂改造或扩建项目中，原有生产线可能使用西门子S7 PLC和Profibus网络，而新线采用罗克韦尔ControlLogix。SST-PB3-CLX可以让新旧系统通过Profibus实现数据共享，无需更换旧设备。
驱动器集中控制广泛应用。在生产线、传送带、起重设备上，大量使用西门子、ABB、丹佛斯等品牌的变频器和伺服驱动器，它们普遍支持Profibus。SST-PB3-CLX允许ControlLogix直接读取驱动器的状态（速度、电流、故障码）并发送控制指令（启停、速度设定、多段速），实现集中监控和精确控制。
连接第三方远程I/O。如果现场已有基于Profibus的远程I/O站（如西门子ET200系列），SST-PB3-CLX可以作为主站，将这些I/O点的数据采集到ControlLogix系统中，扩展其I/O能力。
与DCS/SCADA系统互联。某些DCS系统（如ABB Symphony）或SCADA主站也支持Profibus DP主站/从站模式。SST-PB3-CLX可以作为桥梁，实现ControlLogix与这些系统的数据交换。
能源与公用事业，如水厂、电厂，常有不同年代、不同品牌的设备共存，SST-PB3-CLX是实现统一数据采集和监控的关键。
说白了，只要你的ControlLogix需要和Profibus设备“对话”，ProSoft SST-PB3-CLX就是那个最直接、最可靠的“翻译官”。
