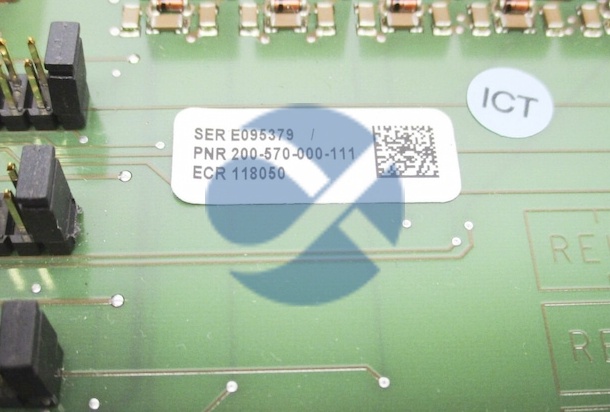

RLC16 200-570-000-111技术规格
产品型号：RLC16 200-570-000-111
制造商：新华控制工程有限公司（Xinhua,现属GE Vernova）
产品类型：数字量继电器输出模件(Discrete Relay Output Module)
所属系统：GE新华XDPS-400+DCS系统
输出通道数：16点
输出类型：SPST-NO（单刀单掷常开）继电器干接点
触点材质：银合金（AgNi），抗电弧氧化
额定负载：
交流：2A 250VAC（阻性），0.4A 250VAC（感性）
直流：2A 30VDC（阻性），0.2A 110VDC
开关寿命：机械>10^7次，电气>10^5次（ 2A）
响应时间：闭合≤10ms，断开≤5ms
隔离方式：
通道与逻辑：光电隔离+继电器双重隔离（耐压≥2500VAC）
通道间：分组隔离（通常每4通道一组）
电源要求：
由XDPS背板提供+5V DC（逻辑供电）
外部现场电源：+24VDC至+220VAC（可选，用于驱动负载）
诊断功能：
每通道带绿色LED（输出激活指示）
模件级红色LED（故障报警）
支持内部继电器自检（需程序配合）
输出状态反馈：部分版本支持通过专用回读线路检测继电器实际状态
熔断保护：每通道或每组通道集成可更换式熔断器（通常1A/2A）
接线方式：弹簧压接端子（Phoenix风格），支持2.5mm²导线
安装方式：DIN导轨卡装，标准XDPS机架槽位
工作温度：0°C至+55°C
存储温度：-20°C至+70°C
相对湿度：5%至95%RH（无凝露）
防护等级：IP20（需安装于控制柜内）
抗干扰性：符合IEC 61000-4标准（ESD,Surge,EFT等）
认证标准：CE,UL,CSA
符合标准：NEMA,IEC 61131-2
RLC16 200-570-000-111产品概述
RLC16 200-570-000-111，在火电厂自动化领域，这型号是GE新华XDPS-400+DCS系统中关键的数字量继电器输出模件。它负责将控制系统内部的数字信号，转化为实际的物理动作，是DCS系统与现场设备之间的“执行桥梁”。
你可以把它理解为DCS系统的“手”。当锅炉水位过低、汽机振动超标或需要启动某台泵时，控制器（如CP400）会发出一个“启动”或“停机”指令，这个指令通过高速网络（HCN）传到RLC16模件，然后RLC16驱动其内部的继电器闭合，从而接通外部电路，点亮报警灯、启动声光报警器、打开电磁阀或吸合接触器，最终实现对现场设备的控制。
它最大的优势是高可靠性与工业适应性：
光电隔离：模件的逻辑电路与现场输出回路之间采用光耦和继电器双重隔离，有效防止现场的高电压、大电流和电磁干扰窜入DCS系统，保护核心控制器。
16通道高密度：在有限的机架空间内提供16个独立输出点，节省空间，简化布线。
状态反馈功能：部分版本支持输出状态回读，DCS系统不仅能发出指令，还能确认继电器是否真正动作，实现闭环监控，提升系统可靠性。
热插拔支持：可在系统运行时更换故障模件，无需停机，极大提高了系统的可用性。
前面板LED诊断：每个通道的绿色LED直观显示输出状态，红色故障灯提示模件异常，便于快速定位问题。
RLC16广泛用于火电厂的报警系统（如MFT首出记忆、重要参数越限报警）、联锁保护（如辅机连锁启停）、顺序控制（如阀门开关顺序）等场景。其继电器干接点输出，兼容性强，可驱动24VDC、110VDC、220VAC等多种电压等级的负载。
主要特点和优势
先说它的“隔离”——光电+继电器双重隔离。这是工业控制模件的生命线。电厂现场电磁环境复杂，电机启停、雷击都可能产生高电压浪涌。RLC16的隔离设计，确保了即使现场回路短路或过压，也不会损坏昂贵的DCS控制器。
再说“可靠”。继电器采用工业级银合金触点，寿命长，抗电弧能力强。每通道或每组通道配备可更换熔断器，当负载短路时，仅熔断器熔断，保护模件和电源，维护人员可快速更换，不影响其他通道。
它的“可维护性”极佳。支持热插拔，前面板LED清晰，状态反馈功能让系统能自动检测继电器粘连或拒动故障，实现预测性维护。
还有“通用性”。干接点输出，适配AC/DC各种负载，从24V小继电器到220VAC接触器，一卡搞定。
RLC16 200-570-000-111 is a 16-channel relay output module designed for the GE Xinhua XDPS-400+Distributed Control System(DCS),serving as the critical interface between the control logic and field devices in power plants and industrial facilities.With SPST-NO dry-contact relays,it drives alarms,solenoids,contactors,and interlock circuits with high reliability.Featuring opto-isolation and relay-based channel separation,it provides robust protection against electrical noise,surges,and ground loops from the field.Designed for hot-swap replacement and DIN-rail mounting,it ensures high system availability.Front-panel LEDs per channel enable rapid visual diagnostics,while optional feedback circuits allow the DCS to verify actual relay status.Built for harsh industrial environments,the RLC16 200-570-000-111 delivers the durability,safety,and deterministic performance required for mission-critical control and alarm functions in thermal power generation and process industries.
应用领域
RLC16 200-570-000-111的主要应用场景是采用GE新华XDPS-400+DCS系统的大型工业设施：
火力发电厂：
MFT（主燃料跳闸）首出记忆报警
重要辅机（如给水泵、引风机）跳闸报警
电磁阀、气动阀的开关控制
接触器、继电器线圈的驱动
声光报警器、报警灯的控制
热电联产厂（CHP）：用于供热系统联锁与报警。
大型化工厂：部分采用XDPS系统的装置，用于安全联锁输出。
升级改造项目：作为备件替换老旧或故障输出模件，恢复系统功能。
选型指南/购买建议
选RLC16 200-570-000-111，必须确认系统为GE新华XDPS-400+平台。它不兼容其他DCS系统或通用PLC。
注意：不同生产批次的RLC16可能在状态反馈功能、熔断器配置或固件版本上有差异。建议购买时提供现场设备照片或序列号，确保完全兼容。
若需驱动大功率负载（>2A），建议通过RLC16驱动中间继电器，再由中间继电器控制主接触器。
常见问题解答(FAQ)
Q：RLC16能直接驱动220VAC接触器吗？
A：可以。但需外部提供220VAC电源，RLC16只提供继电器触点开关。建议在回路中加装熔断器（模件自带）和浪涌保护器。
Q：支持状态反馈吗？
A：部分版本支持。通过专用回读端子，DCS可检测继电器实际闭合状态。购买时请确认是否带此功能。
Q：如何更换熔断器？
A：模件支持热插拔。断开现场电源（如有），用小镊子取出烧毁熔断器，更换同规格新品即可。
Q：LED灯不亮，但程序显示输出？
A：检查外部电源是否正常，负载是否开路。若通道LED不亮，可能是继电器故障或内部驱动电路问题。
Q：可以用于安全仪表系统（SIS）吗？
A：不推荐。RLC16是DCS模件，未按SIL等级设计。关键安全输出应使用Triconex等SIS系统。
相关产品
RLC32：32通道继电器输出模件，用于更高密度输出需求。
DLC16：16通道数字量输入模件，用于接收现场开关信号。
AO410：模拟量输出模件，4-20mA信号输出。
CP400：XDPS-400+系统主控制器，与RLC16配合使用。
IOC4T：高速网络交换机，用于系统通信。
PS200：+5V/+24V电源模件，为系统供电。
Fuses：专用可更换熔断器（如1A,2A）。
Terminal Blocks：用于现场接线。
安装前准备:装RLC16前，先断电！检查机架插槽是否清洁，金手指无氧化。准备好外部现场电源和熔断器。接线时使用屏蔽电缆，远离高功率线路。
维护建议:日常观察前面板LED，绿灯亮表示输出激活。定期检查熔断器状态，建议每半年测试一次继电器动作。清灰时用干燥压缩空气。
