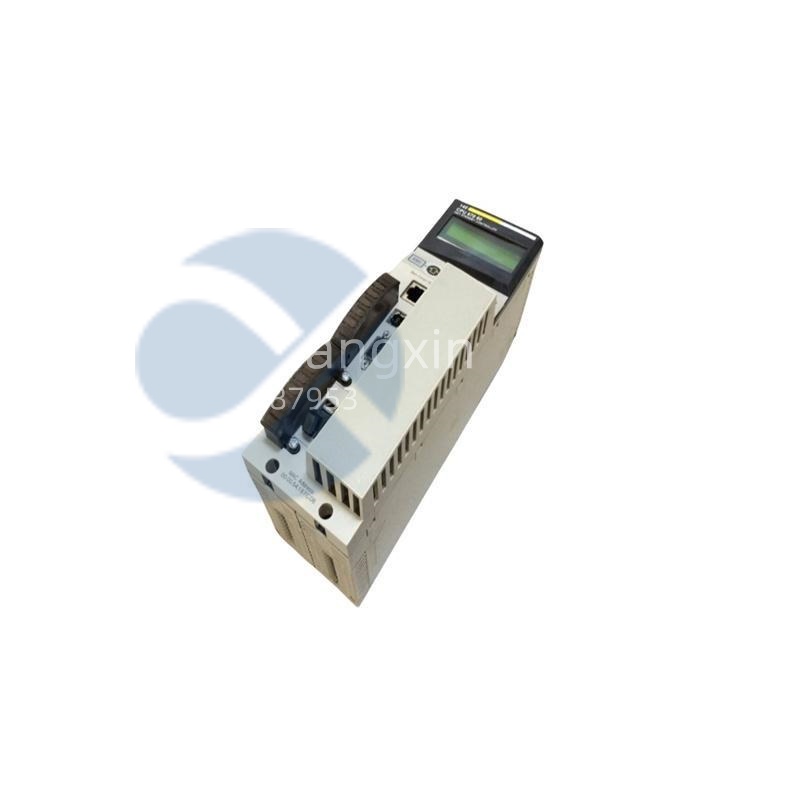

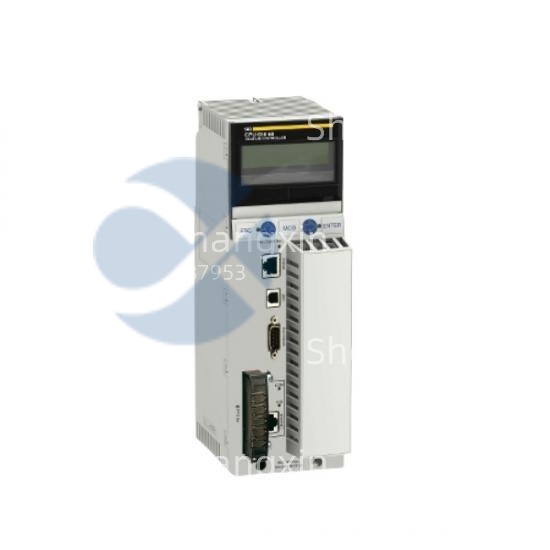

SCHNEIDER 140CHS11000 | Quantum 本地机架

描述

产品概述

在构建一个工业控制系统时，工程师们常将目光聚焦于CPU的处理能力、I/O点的数量或通信网络的性能，然而，承载所有这些组件的物理与电气基础——机架，其重要性往往被低估。SCHNEIDER 140CHS11000​正是Modicon Quantum​这一传奇自动化平台的“骨架”与“中枢神经系统”。它不是一个简单的金属盒子，而是一个经过精密设计的信号与电力分配系统，其性能直接决定了整个控制站的稳定性、扩展潜力和抗干扰能力。

140CHS11000​的核心定位是为中小规模、高性能的控制应用提供最优的本地控制站基础。其“本地”属性意味着CPU、关键通信模块和一部分高速I/O模块可以紧密地安装在这个4槽位的机架内，通过机架内部集成的Quantum并行总线进行通信。这种并行总线架构相比串行网络（如远程I/O）具有极高的数据吞吐带宽和极低的通信延迟，是确保关键控制逻辑扫描周期确定性的硬件保障。例如，对于需要快速响应的运动控制、高速计数器或精密PID调节回路，将相关模块放置在此本地机架内是最佳选择。它的设计理念体现了集中与分布式相结合的架构思想：本地机架处理对实时性要求最高的任务，再通过其上的通信模块（如以太网、Modbus Plus）扩展远程I/O或连接上层网络。因此，在项目规划阶段，如何利用好这宝贵的4个槽位（通常1个给CPU，1-2个给电源/通信，剩下1-2个给核心I/O），是优化系统性能和成本的关键决策点。

技术规格

产品型号：140CHS11000

制造商：Schneider Electric

产品类型：Quantum本地机架

槽位数量：4个标准槽位

总线类型：Quantum高速并行背板总线

总线带宽：高带宽，支持CPU与本地模块间的高速数据交换

兼容模块：所有Modicon Quantum系列CPU、电源、I/O、通信及专用模块

电源输入：通过安装在机架上的140CPS系列电源模块供电

背板连接：为每个插槽模块提供+5VDC逻辑电源及+24VDC传感器电源（如电源模块支持）

物理尺寸：标准19英寸机架安装宽度

安装方式：可水平或垂直安装在标准DIN导轨或机柜背板上

材料与结构：坚固的金属结构，提供良好的电磁屏蔽和机械强度

工作温度：0°C至60°C

认证：符合cULus,CE,ATEX等工业标准

主要特点和优势

SCHNEIDER 140CHS11000​的优势在于其将无与伦比的可靠性、卓越的性能和灵活的扩展性融合在一个坚固、标准化的物理平台中。

首先，其核心价值是提供了确定性的高性能本地数据通道。机架内部的并行背板总线是专为Quantum平台设计的，其数据交换速率远高于通过现场总线连接远程I/O站的方式。这意味着CPU可以近乎“零延迟”地访问本地槽位中的I/O数据，这对于需要快速闭环控制的应用至关重要。同时，背板总线具备强大的抗电气噪声能力，确保了在恶劣工业环境中数据通信的完整性，这是系统长期稳定运行的基石。

其次，该机架体现了模块化设计的精髓。4槽位的设计是紧凑性与扩展性的良好平衡，足以构建一个功能完备的核心控制站。其标准化的插槽和背板接口使得系统配置极其灵活：

电源冗余：可配置双电源模块（140CPS 11*00系列）实现N+1冗余，为系统提供不间断的电力保障，这是实现高可用性的基础。

热插拔支持：在正确组态和电源支持下，支持对多数I/O和通信模块进行在线热插拔维护，极大减少了计划外停机时间。

强大的诊断能力：机架背板与CPU及智能模块协同工作，可以提供模块级别的故障诊断信息，如模块缺失、配置错误、通讯失败等，并通过软件（如Unity Pro）清晰显示，简化了故障排查。

此外，其坚固的工业设计确保了在振动、高温、多尘的环境中长期可靠工作。金属结构提供了良好的电磁兼容性(EMC)屏蔽，保护内部电子元件免受干扰。标准的19英寸安装尺寸使其能够轻松集成到任何工业控制柜中。

应用领域

140CHS11000​作为Quantum平台的基础构建块，其应用遍及所有需要高可靠性和中等规模集中控制的工业领域。它是构建可编程逻辑控制器(PLC)​主站、分布式控制系统(DCS)​的现场控制单元(FCU)或独立设备控制器的理想选择。

在汽车制造行业，它常用于控制焊接机器人单元、涂装生产线或总装输送系统，其本地高速I/O能力可实时处理大量的传感器和执行器信号。在水处理与污水处理厂，它可作为泵站控制、滤池反冲洗或加药系统的核心控制器，其可靠性确保了关键市政基础设施的连续运行。在食品与饮料行业，用于生产线控制、包装机和批次处理，其模块化设计便于适应多变的工艺流程。在物料搬运领域，如机场行李分拣系统或自动化立体仓库，其强大的通信扩展能力（通过插槽内的通信模块）便于构建大型分布式网络。

典型应用场景包括：

作为独立中型PLC系统的主机架。

作为大型DCS网络中，处理快速回路和逻辑的区域控制器。

在OEM设备中，作为高性能设备控制器（如大型压机、测试台）的核心。

对现有Modicon Quantum​系统进行扩容、升级或维护时的核心备件。

集成与配置要点

成功集成140CHS11000​机架，意味着为整个控制站打下坚实的硬件基础。以下是基于大量项目实践的集成核心要点。

首要任务是精确的电源规划与安装。​电源模块（如140CPS11410）的选择和安装是第一步，也是最重要的一步。

功率计算：必须计算机架内所有模块（CPU、I/O、通信）的最大总功耗，特别是+5V和+24V电源的电流需求，确保电源模块的容量有至少20%的裕量。低估功耗是导致系统不稳定、模块无故复位的常见原因。

冗余配置：对于关键应用，必须采用双电源冗余。两个电源模块应分别接入独立的供电回路，以实现真正的电源冗余。接线务必牢固，输入侧需配置合适的断路器和保护装置。

接地：机架必须通过专用接地螺栓，使用足够粗的电缆良好连接到系统地，这是抑制干扰、保证安全和防雷击的关键。

其次，模块布局与散热需科学规划。​4个槽位的布局需要优化：

槽位顺序：通常，最左侧槽位（槽位1）安装电源模块，接着安装CPU模块（槽位2），通信模块（槽位3），最后是本地I/O或专用模块（槽位4）。这种布局有利于电源分配和散热。某些特殊模块（如高速计数器）可能有推荐的槽位，需查阅手册。

散热空间：机架上下方必须预留足够的空间（通常遵循“上三下三”英寸原则）以保证空气流通。在密闭机柜中，需考虑强制通风。CPU和部分通信模块是主要热源，应避免密集堆放。

软件组态​在施耐德的Unity Pro​软件中进行。关键步骤包括：

硬件目录配置：在软件项目中正确添加140CHS11000​机架，并按照实际的物理顺序和型号，将电源、CPU、I/O等模块依次拖放到对应槽位。

I/O地址分配：软件会根据模块槽位自动分配I/O地址，工程师需清楚了解此映射关系，以便在控制逻辑中正确引用。

参数设置：为每个模块（如CPU的扫描周期、通信模块的网络参数）配置必要参数。

生命周期与采购建议

从产品生命周期评估，SCHNEIDER 140CHS11000​及其所属的Modicon Quantum​系列已进入成熟晚期。施耐德电气正大力推广其新一代的Modicon M580​等基于以太网的ePAC平台。然而，Quantum​平台凭借其超过二十年的辉煌历史和全球数百万点的安装量，仍然是工业自动化领域存量最大的系统之一，并将继续获得施耐德长期的关键备件和技术支持。

因此，对于新建项目，除非有极其特殊的兼容性或遗产系统延续要求，我们通常推荐评估性能更先进、生态系统更开放的Modicon M580​平台。但对于现有Quantum系统的维护、应急抢修和有限扩容，140CHS11000​是至关重要的战略性备件。本地主机架的故障（尽管概率低）将导致整个控制站瘫痪，影响是全局性的。由于原厂生产和供货重心转移，采购周期可能变长，提前从可靠渠道储备高质量备件是保障生产连续性的明智且经济的决策。

我们的产品保障：我们（深圳长欣）深刻理解像140CHS11000​这样的系统基础硬件对您生产线连续运行的意义。我们提供的每一件机架，均通过可靠的全球工业设备渠道采购，确保原装正品，无锈蚀、无变形。在交付前，每件机架都经过我们技术团队的全面电气与机械检验：包括背板各插槽的金手指接触检查、用专业背板测试仪或通过安装已知完好的电源与CPU模块进行上电测试，验证各槽位的供电电压稳定性和总线通信自检通过。我们确保所提供的机架在机械结构和电气性能上完全满足系统集成要求。我们为所有产品提供12个月质保，并提供专业技术支持，协助您进行型号确认与系统集成咨询。我们维持关键系统基础硬件的安全库存，致力于为您提供快速、可靠的交付，成为您工业控制资产稳定运行的基石守护者。

选择深圳长欣，选择放心，售后无忧 大量现货，当天顺丰发货！！！
