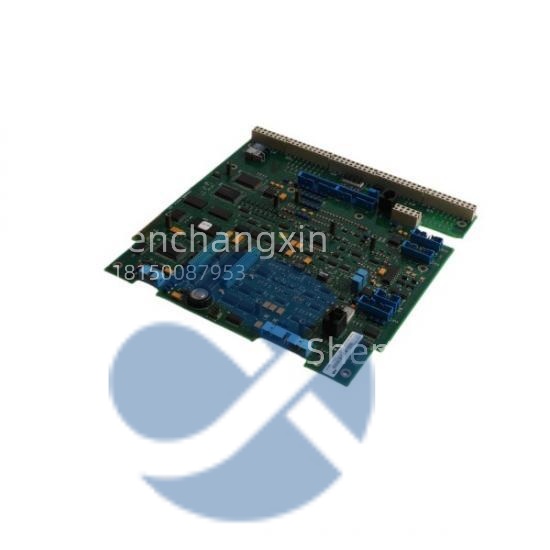

SDCS-DSL-4 3ADT200005R0001 工业自动化输出模块

描述

SDCS-DSL-4 3ADT200005R0001技术规格

产品型号：SDCS-DSL-4 3ADT200005R0001

制造商：ABB

产品类型：16通道继电器输出模块（Relay Output Module）

所属系统：ABB DCS控制系统（如Advant OCS,Symphony等）

通道数量：16个独立继电器输出通道

输出类型：无源干接点（Dry Contact Relay）

常开触点（NO）

部分型号可能支持常开/常闭（NO/NC）选择

触点额定值：

250 VAC,2 A(阻性负载)

30 VDC,2 A(阻性负载)

可驱动小型继电器、指示灯、电磁阀、报警器等

开关频率：≤1 Hz（建议）

连接方式：通过Advant OCS背板总线与CPU通信

供电电压：18–30 VDC（通过背板，用于模块逻辑电路）

功耗：≤5W

工作温度：0°C至55°C

存储温度：-40°C至85°C

防护等级：IP20

安装方式：标准DIN导轨安装（35mm）

LED指示灯：每通道一个LED（显示ON/OFF状态），模块状态LED（RUN,ERR）

SDCS-DSL-4 3ADT200005R0001产品概述

这ABB SDCS-DSL-4 3ADT200005R0001，说白了就是ABB DCS系统里的“执行官”或“传令兵”。它不负责思考（那是CPU的事），但它的任务是把控制系统的“命令”（一个内部的逻辑“1”）变成一个真实的物理动作——比如“启动电机”、“打开阀门”、“点亮指示灯”。

它属于ABB DCS I/O家族的输出模块，插在OCS机架上，通过背板总线接收来自主控制器（如PM863,SDCSCON3）的输出指令。一旦CPU决定某个输出点为“ON”，它内部对应的继电器线圈就得电，触点闭合，从而接通外部的控制回路。

这16个继电器输出是“干接点”（Dry Contact），意味着它们本身不提供电压，只是像一个“开关”一样，去接通或断开外部已经存在的电源回路。这种设计极其灵活，可以控制AC 220V的电机接触器，也可以控制DC 24V的电磁阀，完全取决于你外部怎么接线。LED灯亮了，你就知道这个“命令”已经发出去了。用在需要直接驱动负载的场合，那是相当直接。它不flashy，但它是整个系统“动手能力”的体现。

主要特点和优势

ABB SDCS-DSL-4 3ADT200005R0001最大的优势，就是“隔离”和“灵活”。继电器输出提供了完全的电气隔离，将脆弱的DCS控制系统与可能存在高电压、强电流、电弧干扰的外部执行回路彻底分开，保护了昂贵的控制卡件。

“干接点”设计是其核心优势，输出端子不带电，只作为开关使用，因此可以兼容AC和DC负载，电压和电流范围宽（最高250VAC/2A），驱动能力强。16个独立通道，每个都有LED指示，现场巡检时能直观看到哪个设备正在被激活。

作为ABB原厂备件，其继电器质量和触点寿命有保障，能在工业现场频繁开关。LED指示清晰，便于故障诊断。对于那些需要高可靠、电气隔离输出的场合，SDCS-DSL-4是理想的选择。这不光是个输出卡，这是给你的控制系统装上了“安全的手”。

The ABB SDCS-DSL-4 3ADT200005R0001 is a 16-channel relay output module for ABB’s distributed control systems,designed to safely interface the control logic with high-power or high-voltage field devices.Featuring dry-contact relay outputs,it provides complete galvanic isolation between the sensitive control system and the external load circuits(such as motor contactors,solenoid valves,or alarm horns).This isolation protects the DCS from electrical noise,surges,and faults,ensuring reliable and safe operation in demanding industrial environments.

应用领域

这ABB SDCS-DSL-4 3ADT200005R0001，用的地方可太关键了。电厂里，它直接驱动风机、水泵的电机接触器线圈，实现启停控制。

水厂的加药泵、搅拌机，都是靠它来“下令”启动。化工厂的紧急停车（ESD）回路、安全阀的电磁头，也常由它控制。还有那些需要点亮大型指示灯牌、启动声光报警器的场合，更是它的用武之地。

只要是ABB DCS系统需要“动手”去控制一个外部设备，并且需要电气隔离或驱动AC负载，SDCS-DSL-4就是最常用的“执行者”。它不挑负载，只要在触点容量范围内，它就能“开关”自如。

选型指南/购买建议

你要换或者备一块SDCS-DSL-4 3ADT200005R0001，老姜提醒你几点：第一，认准原厂，别贪便宜买仿制品。市面上有些山寨继电器卡，继电器质量差，触点容易烧蚀粘连。

第二，确认你的负载类型（AC/DC）、电压和电流是否在触点额定范围内。严禁超载，否则会损坏继电器。第三，对于感性负载（如接触器线圈、电磁阀），强烈建议在外部并联续流二极管（DC负载）或RC吸收回路（AC负载），以抑制反向电动势，保护继电器触点。第四，更换后可以在软件中强制输出，看LED灯是否亮起，用万用表测量输出端子是否导通。最后，注意静电防护。

常见问题解答(FAQ)

Q：SDCS-DSL-4能输出220VAC电压吗？

A：不能。SDCS-DSL-4是干接点输出，它本身不提供任何电压。它只是一个“开关”。你需要将外部的220VAC电源通过这个“开关”连接到负载（如接触器线圈）。模块只负责“接通”或“断开”这个外部电源。

Q：支持源型/漏型输出吗？

A：不适用。继电器输出是无源的，没有“源型”或“漏型”的概念。它只是一个物理开关。

Q：和SD831有啥区别？

A：SD831也是16通道数字量输出模块，但通常是晶体管输出（如24VDC推挽输出），用于驱动DC 24V负载（如小型继电器、指示灯）。SDCS-DSL-4是继电器输出，可以驱动AC/DC负载，电压更高，电流更大，且提供完全隔离。

Q：LED灯亮，但外部设备不动作？

A：首先检查外部电源是否正常供电。其次，检查从SDCS-DSL-4输出端子到负载再到电源的整个外部回路是否接线正确、有无松动。最后，可能是外部负载（如接触器线圈）本身损坏。
