关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 6ES7 405-4DA01-0AB0 (订货号 405-4DA01) |
| 兼容系统 | SIMATIC S7-400 PLC |
| 输出类型 | 混合输出：模拟量输出 (AO) + 数字量输出 (DO) |
| 模拟量输出通道 | 4 路，电气隔离 |
| 模拟输出范围 | ±10 V， 0 至 20 mA (可组态) |
| 模拟输出精度 | 12 位分辨率 (需以手册最终精度为准) |
| 数字量输出通道 | 4 路，晶体管输出 |
| 数字输出负载电压 | 24 V DC |
| 数字输出额定电流 | 0.5 A / 通道 |
| 背板总线电源消耗 | 典型值 100 mA (来自S7-400背板5V电源) |
| 外部负载电源 | 需要外部24V DC电源为数字输出点供电 |
| 诊断功能 | 支持组诊断，可检测外部辅助电源丢失等故障 |
| 模块宽度 | 约 40 mm (单个S7-400模块标准宽度) |
产品深度介绍 | Product Introduction

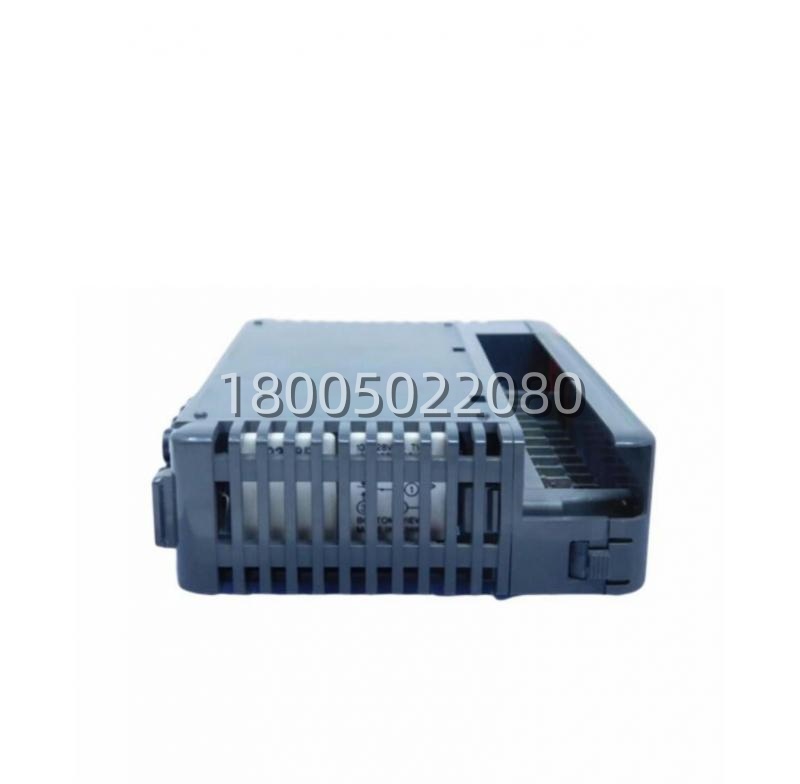

西门子 6ES7 405-4DA01-0AB0 是 SIMATIC S7-400 系列可编程控制器系统中的一款混合输出模块。它在一个标准宽度的模块上集成了4路模拟量电压/电流输出和4路数字量晶体管输出，专为需要同时控制模拟执行器（如调节阀、变频器速度给定）和数字设备（如继电器、指示灯）的复杂自动化任务而设计。
这款模块的核心价值在于节省机架空间和简化配置。对于输出点需求紧凑且兼具模拟与数字控制的场景，使用一个405-4DA01模块可以替代一个单独的4通道模拟输出模块和一个4通道数字输出模块，从而为S7-400机架腾出宝贵的插槽用于其他功能扩展。其直接集成在S7-400背板总线上，由STEP 7硬件组态工具统一配置和管理，保证了与S7-400系统在诊断、编程和维护上的一致性。然而，工程师需注意其数字量输出通道需要外部提供24VDC电源，在柜内布局和配电设计时需要提前规划。
