SIMATIC S5 6ES5380-8MA11 智能定时卡 独立运行不占CPU资源

描述

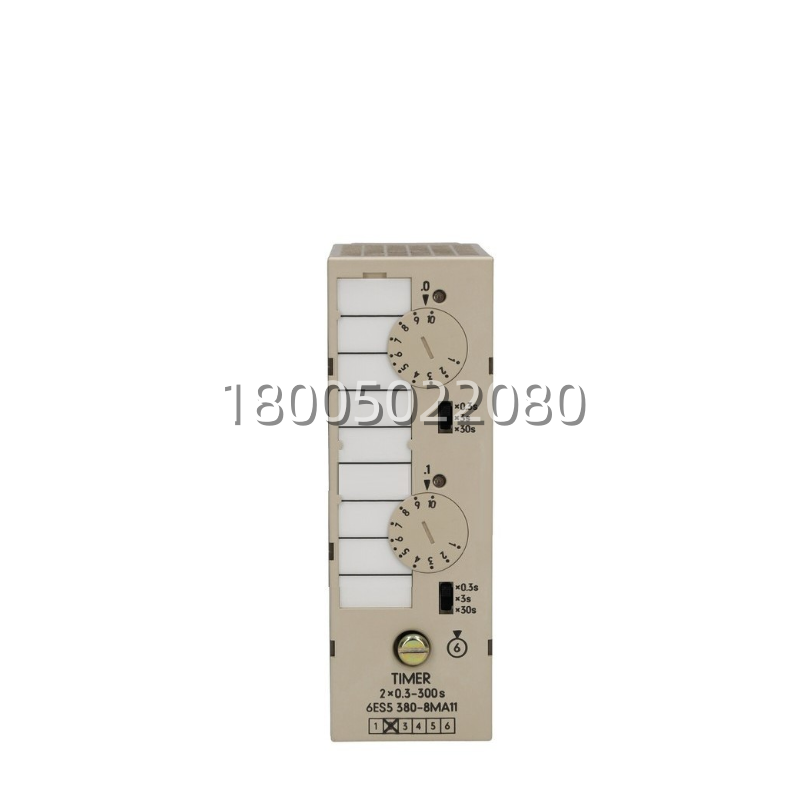

6ES5380-8MA11 产品概述

在自动化控制的江湖里，时间就是金钱，更是安全。当普通的软件定时器因为CPU扫描周期波动而不够精准，或者需要长达数小时的延时而不敢占用CPU资源时，就得请出这位“时间大师”——西门子 6ES5380-8MA11.作为SIMATIC S5系列中经典的专用定时模块，它广泛适用于S5-115U、S5-135U和S5-155U等多种可编程控制器。这可不是简单的计数芯片，而是一块自带高精度晶振和逻辑电路的智能板卡，能够提供8路完全独立的硬件定时功能。

在很多运行了数十年的化工反应、热处理炉、大型传送带或包装产线上，6ES5380-8MA11 依然默默地掌控着每一个关键的时间节点。它的核心价值在于其卓越的定时精度和独立性。由于是硬件定时，它不受PLC程序扫描时间的影响，即使CPU负载高达99%，6ES5380-8MA11 的计时依然分秒不差。对于很多依赖西门子S5系统的工厂来说，找到一块状态完美的 6ES5380-8MA11 ，往往意味着那些对时间要求苛刻的工艺(如固化时间、冷却时间、混合时间)得以精准执行，其重要性堪比交响乐团的指挥棒。这不仅仅是一个备件，更是确保生产节奏井然有序、产品质量稳定的时间守护者。

6ES5380-8MA11 技术规格

产品型号：6ES5380-8MA11

制造商：西门子 (Siemens)

产品类型：定时模块 (Timer Module)

所属系列：SIMATIC S5 / S5-115U, S5-135U, S5-155U

供电电压：DC 24V (允许范围 19.2V – 30V)

电流消耗：典型值 80mA (5V背板总线), 30mA (24V外部电源)

通道数量：8 路独立硬件定时器

时间基准 (Time Base)：可参数化选择，包括 10ms, 100ms, 1s, 10s, 1min, 10min

预设值范围：1 到 999 (结合时间基准，最大可达 9990分钟 ≈ 166小时)

定时精度：±0.1% (典型值，受温度影响极小)

启动方式：通过PLC程序指令启动/停止/复位

输出信号：定时器到期后，通过过程映像区通知CPU，或直接驱动特定输出 (视配置)

工作温度范围：0°C 至 +60°C

存储温度范围：-40°C 至 +70°C

防护等级：IP20 (安装在控制柜内)

外形尺寸：225mm x 29mm x 215mm (宽x高x深)

连接器：前连接器 (20针)

主要特点和优势

提起 6ES5380-8MA11 的本事，那可真得好好夸夸。首先，它最牛的地方就是“精准且独立”。普通的软件定时器是靠CPU每次扫描累加计算的，如果程序太长，扫描周期变长，定时就会不准。而 6ES5380-8MA11 内部有独立的时钟电路，一旦设定好时间，它就自己在那儿跑，完全不看CPU的脸色。这种硬件级的独立性(Hardware Independence)，保证了在高速、高负载工况下，定时依然精准无误，误差极小。

再一个，就是它那超宽的定时范围。通过选择不同的时间基准(从10毫秒到10分钟)，配合1-999的预设值，它可以轻松实现从几毫秒的短脉冲到几百小时的长延时。这对于某些需要长时间保温、缓慢搅拌或周期性维护提醒的工艺来说，简直是量身定做。不用在程序里写复杂的循环计数，一个 6ES5380-8MA11 就能搞定，大大简化了程序结构。

还有不得不提的是它的灵活性和诊断功能。8个通道可以独立设置不同的时间基准和预设值，互不干扰。模块面板上的指示灯能清晰显示每个通道的运行状态(运行中、已到期、故障等)。对于维护人员来说，一眼就能看出哪个定时器在 work，哪个已经 time-out 了，排查问题非常方便。对于搞复杂工艺的老师傅来说，6ES5380-8MA11 就像八个精准的沙漏，无论外界如何喧嚣，它们始终按部就班地流淌，用实力诠释了什么叫“分秒不差”，在特定的时序控制领域，它依然是不可替代的经典之选。
