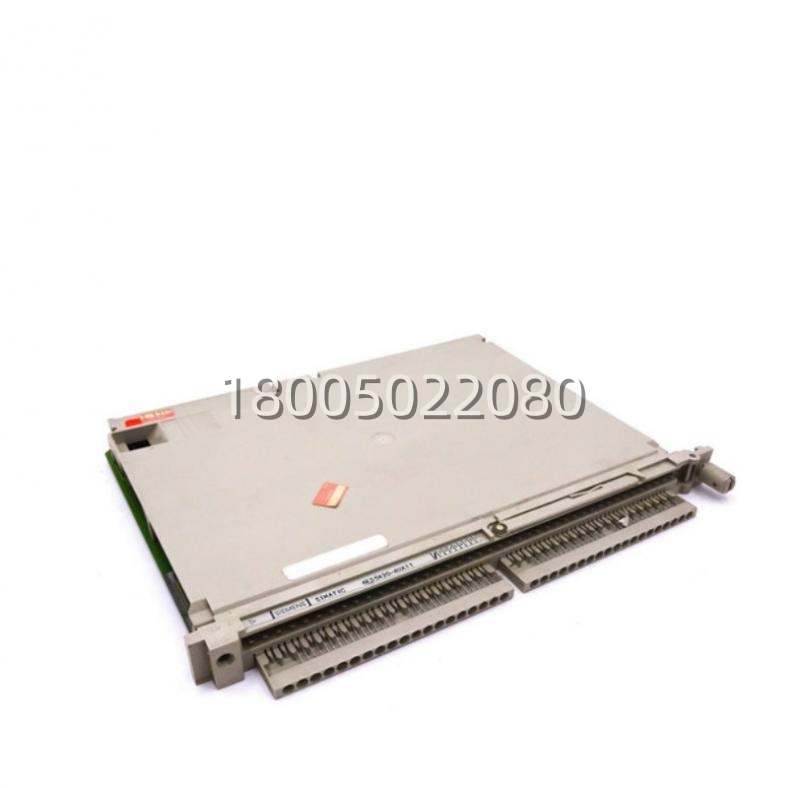

6ES5420-4UA11 产品概述
在工业自动化这片江湖里，现场信号就像前线的情报，如果情报不准或者被干扰，指挥部(PLC)就会做出错误决策，导致生产事故。西门子 6ES5420-4UA11 就是 SIMATIC S5 系列中那个坚守阵地的“情报官”——浮点式数字量输入模块。它可不是普通的输入卡，而是专门为恶劣电气环境设计的“隔离卫士”。
这块 6ES5420-4UA11 核心任务就一个：将现场各种开关量信号(如按钮、行程开关、光电传感器输出等)安全、准确地转换为 PLC 内部可识别的逻辑电平(0 或 1)。它最大的亮点在于浮点式（Floating）设计。这意味着它的 16 个输入通道并不是共地的，而是相互隔离的，并且整个模块的输入侧与 PLC 背板(逻辑侧)也是光电隔离的。这种设计彻底切断了地环路干扰，即使现场不同设备的接地点之间存在几十伏的电位差，也不会影响信号的采集，更不会损坏 PLC CPU。对于 S5-115U、S5-135U 和 S5-155U 这些经典大型 PLC 系统，6ES5420-4UA11 是处理复杂现场信号、提高系统抗干扰能力的“神器”。手里备着它，就像是给您的控制系统穿上了一层“防弹衣”，任凭现场电磁环境如何恶劣，信号依然稳如泰山。
6ES5420-4UA11 技术规格
产品型号：6ES5420-4UA11
制造商：西门子 (Siemens)
产品类型：数字量输入模块 (Digital Input Module)
所属系列：SIMATIC S5
输入点数：16 点 (分组隔离或全隔离，视具体内部电路，通常浮点式意味着高隔离度)
输入电压：24 V DC (额定值)
允许电压范围：20.4 V DC 至 28.8 V DC (典型值)
输入电流：每通道约 7-10 mA (典型值，取决于具体内部电阻)
输入类型：浮点式 (Floating) – 输入回路不参考背板地，具有极高的共模抑制比
隔离电压：输入与背板之间通常为 500 V AC 或更高 (测试电压)
适用主机：S5-115U, S5-135U, S5-155U
安装位置：S5 机架槽位 (Slot)，占用 1 个标准槽位
总线连接：通过背部总线连接器与 CPU 通讯
响应时间：
导通延迟：典型 < 5 ms
关断延迟：典型 < 5 ms
可组态滤波时间 (部分固件支持)
功耗：典型 2-4 W (由背板 5V 供电，现场 24V 仅供输入信号)
防护等级：IP20 (安装于控制柜内)
工作温度：0 °C 至 60 °C
存储温度：-25 °C 至 70 °C
尺寸：标准 S5 模块尺寸 (高度约 290mm, 宽度约 25mm)
指示灯：
SF (红色): 组故障/模块故障
24V (绿色): 外部供电正常 (如有外部供电端子，通常浮点模块需外部供参考电位或内部自处理) 注：浮点模块通常不需要外部24V供电给模块本身逻辑，但输入信号需要24V源。
通道指示灯 (绿色/黄色): 每通道对应一个 LED，显示当前输入状态 (ON/OFF)
主要特点和优势
说到 6ES5420-4UA11 的优势，那得从它的“隔离”内功讲起。作为西门子早期大型 PLC 系统中追求极致稳定性的输入组件，它最大的特点就是“稳”、“隔”和“准”。
卓越的浮点隔离性能：这是 6ES5420-4UA11 的核心竞争力。在大型工厂中，不同设备(如电机、变频器、传感器)的接地点往往存在电位差，普通共地输入模块容易形成地环路电流，导致信号误动作甚至烧毁接口。6ES5420-4UA11 的浮点设计彻底消除了地环路，允许输入信号的参考点(M端)在很大范围内浮动而不影响逻辑判断。这使得它特别适合安装在长距离传输、强电磁干扰或与高压设备邻近的场合。
高精度信号采集：模块内部采用了高质量的光电耦合器和滤波电路，能够有效滤除高频噪声和毛刺信号，确保只有真实的开关动作被 PLC 识别。每通道独立的 LED 指示灯让现场调试和故障排查变得一目了然，工程师无需连接编程器就能快速判断哪个传感器出了问题。
灵活的接线与组态：6ES5420-4UA11 通常采用前连接器(Front Connector)或直接在模块正面接线(视具体版本)，接线方便且牢固。虽然它是浮点输入，但在实际应用中，用户可以根据需要将多个输入的负端短接并连接到特定的参考电位，灵活性极高。它与 S5-115U/135U/155U 的兼容性极佳，无需复杂的组态即可即插即用(默认地址由槽位决定，也可通过 DIP 开关或软件修改，视具体 CPU 和模块版本)。
坚固耐用与长寿命：秉承西门子工业级产品的优良传统，6ES5420-4UA11 能够在高温、高湿、多粉尘和强振动的恶劣环境下长期稳定运行。其元器件选型严格，电路板工艺精湛，许多二十年前安装的模块至今仍在正常工作，是名副其实的“长寿星”。
