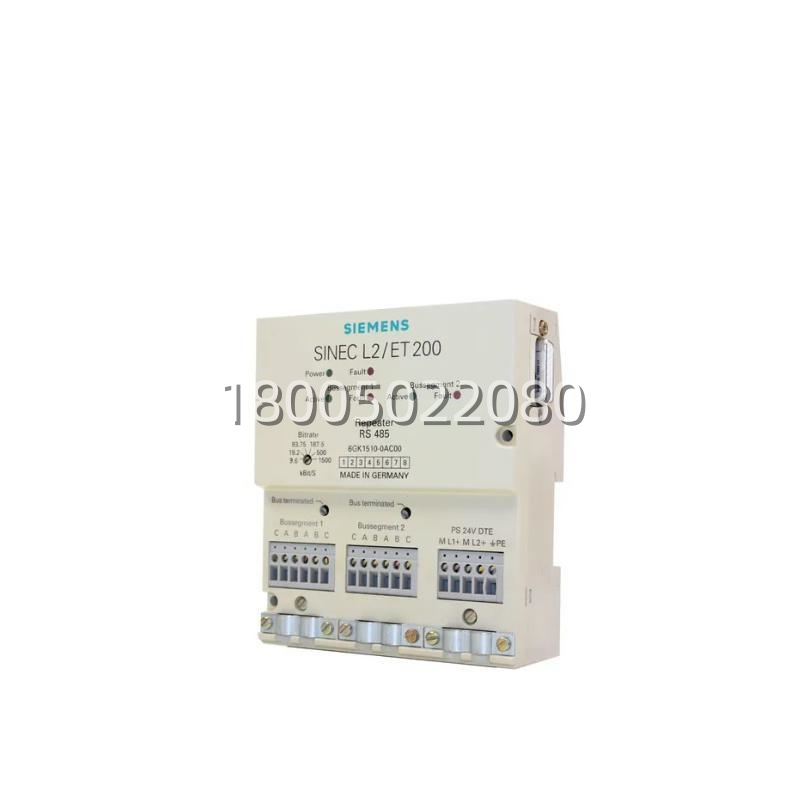

SINEC L2 6GK1510-0AC00 工业级PROFIBUS中继器 宽温运行

描述

6GK1510-0AC00 产品概述

老铁们，今儿咱聊聊西门子 6GK1510-0AC00.这玩意儿在工控圈子里可是个“无名英雄”。它是SINEC L2系列里的经典有源中继器(Repeater)，专门用来伺候PROFIBUS DP和PA网络的。你要是搞过大型工厂的自动化改造，肯定遇到过这种头疼事：设备离得太远，信号传不过去;或者节点太多，信号衰减得厉害，通讯老是断断续续。这时候，6GK1510-0AC00 就是来救场的。它不像那些普通的无源 splitter，它是带电源放大的，能把弱不禁风的RS485信号重新“打”得生龙活虎，让数据跑得又稳又远。

作为PROFIBUS网络的关键延伸部件，6GK1510-0AC00 不仅仅是个连接器，它还是个智能的信号再生器。它能自动检测并匹配从9.6k到12M的所有标准波特率，根本不用你拨码设置，插上就能用，这叫啥?这叫真正的“傻瓜式”操作。更重要的是，它在电气上把两段总线完全隔离开，一段出短路故障，另一段照样跑得欢，绝对不会因为一个点的毛病导致整条生产线瘫痪。不管是钢铁厂的长距离皮带廊道，还是污水处理厂分散的泵站，6GK1510-0AC00 都能在那儿稳稳当当地干活，绝对是构建高可靠性现场总线网络的基石。

6GK1510-0AC00 技术规格

产品型号：6GK1510-0AC00

制造商：Siemens (西门子)

产品类型：SINEC L2 Repeater (RS485 Optical/Electrical Converter base)

总线协议：PROFIBUS DP, PROFIBUS PA (需配合PA链接), MPI

传输速率：9.6 kbit/s 至 12 Mbit/s (自动识别/自适应)

接口数量：2 x 9-pin Female Sub-D (RS485)

电气隔离：是 (500V DC 测试电压)

最大段长度：1000m (在1.5Mbps及以下), 200m (12Mbps)

每段最大节点数：32 (使用中继器后可扩展至127+)

供电方式：5V DC (可从总线取电或外部24V转5V)

功耗：典型值 60mA @ 5V DC

安装方式：DIN导轨安装 (35mm) 或直接安装在RS485总线连接器上

防护等级：IP20

工作温度：0°C 至 +60°C

存储温度：-40°C 至 +70°C

相对湿度：10% – 90% (无冷凝)

认证：CE, UL, cULus, Ex (部分区域认证)

主要特点和优势

说到 6GK1510-0AC00 的优势，那真得好好掰扯掰扯。首先，这货最牛的地方就是“自适应波特率”。以前的老式中继器还得拿螺丝刀拨 DIP 开关设速度，设错了通讯就起不来，麻烦得要死。6GK1510-0AC00 内置了智能检测电路，上电瞬间自动 sniff (嗅探) 总线上的通信速率，9.6k也好，12M也罢，它秒级同步。这对于咱们现场调试人员来说，简直是省了大麻烦，效率直接翻倍。

再一个，就是它的电气隔离和故障隔离能力。工业现场电磁环境复杂，雷击、电机启动都可能引入浪涌。6GK1510-0AC00 在两个RS485端口之间提供了高达500V的电气隔离，有效切断了地环路干扰 (Ground Loop Interference)。更关键的是，如果其中一段总线发生了短路或断路故障，中继器会自动阻断故障蔓延，保护另一段总线正常运行。这在大型分布式控制系统 (Distributed Control System) 里太重要了，相当于给网络装了个“保险丝”，把故障范围控制在最小，排查起来也方便，看哪个段的LED灯报警就知道了。

还有不得不提的是它的灵活供电和安装方式。这哥们儿可以直接插在标准的PROFIBUS总线连接器上，利用总线上的5V供电工作，省得你再拉一根电源线。当然，如果距离太远总线取电不够，它也支持外部独立供电。安装更是简单，直接卡35mm DIN导轨上，或者像积木一样挂在总线接头上。加上它那个清晰的LED诊断指示灯，TX/RX状态一目了然，维护人员远远一看就知道网络通不通。这种高可用性 (High Availability) 和易维护性，才是咱们一线工程师最看重的真本事。
