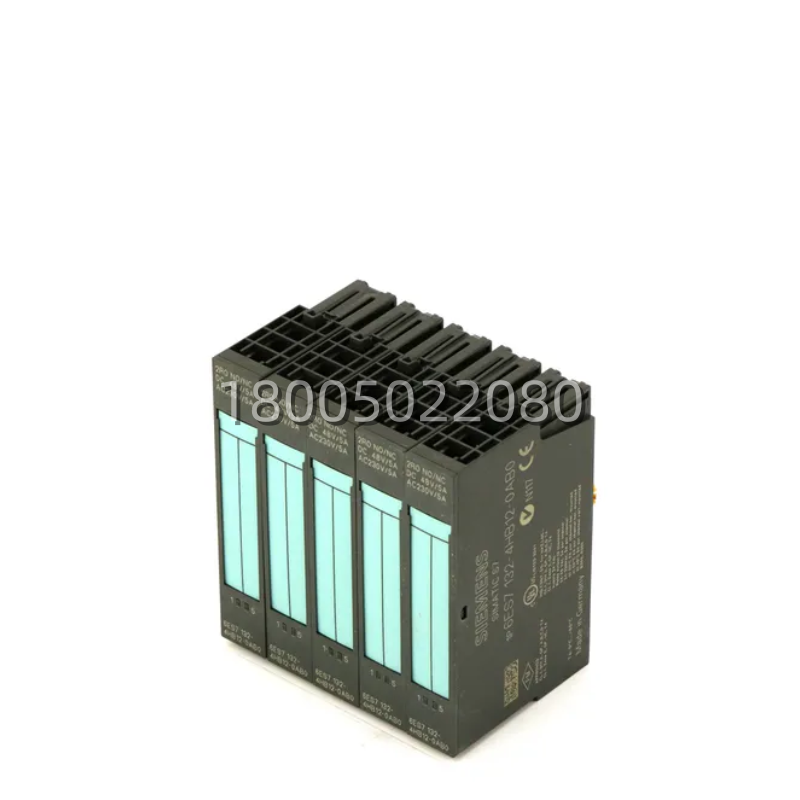

SM322模块6ES7132-4HB12-0AB0：8DO继电器，干接点，AC120V/DC24V

描述

6ES7132-4HB12-0AB0 技术规格

产品型号：6ES7132-4HB12-0AB0

制造商：SIEMENS (西门子)

产品类型：S7-300 SM322 数字量输出模块

输出点数：8

输出类型：继电器，常开触点 (干接点)

负载电压范围：5 至 30 V DC / 5 至 120 V AC

额定输出电流 (阻性负载)：最大 2.0 A (每通道)

最大切换功率：30 W DC / 200 VA AC (每通道)

电气隔离：通道间、通道与背板总线间 (光耦隔离)

继电器机械寿命：典型 10^7 次开关循环

继电器电气寿命 (额定负载)：典型 10^5 次开关循环

状态指示：每通道一个绿色 LED (输出状态)

接线方式：螺钉型端子

模块宽度：40 mm

工作温度：0°C 到 60°C

防护等级：IP20

6ES7132-4HB12-0AB0 产品概述

在西门子S7-300这个庞大的可编程逻辑控制器 (PLC) 家族里，西门子 6ES7132-4HB12-0AB0​ 扮演着“强电指挥官”的角色。它属于SM322系列数字量输出 (DO) 模块，核心是8个独立的机电式继电器。PLC内部的CPU做出逻辑判断后，发出一个微弱的“命令”信号，这个信号经过6ES7132-4HB12-0AB0模块内部的电路放大和隔离，最终驱动这8个小继电器“啪”地一声吸合或断开，从而控制外面那些“大家伙”——比如交流接触器、电机启动器、指示灯、报警器或者小型电磁阀的通与断。

您可以把这块模块想象成一个超级可靠、动作精准的“八路遥控开关板”。它与纯粹电子式的晶体管输出模块最大的不同，就在于这组物理触点。继电器触点是“干接点”，意味着它本身不带电，只是一个纯粹的开关。这个设计带来了巨大的灵活性：它的触点可以控制交流电，也可以控制直流电;电压范围从低压5V一直到120V交流;负载能力最大能达到2安培。这种“跨界”能力，是晶体管输出模块无法比拟的。西门子 6ES7132-4HB12-0AB0​ 以其强大的驱动能力和优异的电气隔离特性，在需要直接控制中小功率交流负载，或者需要将PLC弱电控制系统与现场强电设备完全隔离开的场景中，成为了经久不衰的经典选择。

主要特点和优势

这模块的能耐，全在“继电器”这三个字上。老姜给你掰开了揉碎了讲。

首先，负载能力强，类型不限。这是它最核心的优势。每路最大2A、30W DC/200VA AC的带载能力，驱动一般的交流接触器线圈、小型单相电机、指示灯、报警蜂鸣器那是绰绰有余。关键是“干接点”设计让它不挑食——既可以控制24V直流电磁阀，也能直接控制220V交流的接触器。在同一个模块上，你甚至可以混用交流和直流负载(但需注意分组隔离，后面会说)，这种灵活性在项目设计和改造中能省下大量中间继电器，简化柜内布局。

其次是完美的电气隔离。这模块的隔离做得非常到位。内部，PLC的逻辑侧(背板总线5V)和继电器线圈之间通过光耦隔离;外部，继电器的触点与线圈之间是物理空气隔离。这意味着，现场负载侧的电压波动、浪涌甚至短路故障，基本上不可能通过触点“倒灌”回娇贵的PLC主板。每一路输出之间也是相互隔离的(以2路为一组)，一组输出短路或故障，不会影响其他组。这种设计为整个控制系统提供了坚固的安全屏障，是系统长期稳定运行的基石。

再者，状态一目了然，维护方便。每个输出通道都配有一个醒目的绿色LED指示灯。PLC程序让哪一路输出，对应的灯就亮，现场设备动作与否，在柜门前一看便知，排查故障极其直观。模块采用标准的S7-300 40mm宽度，用DIN导轨卡扣安装，接线是可靠的螺钉端子。虽然继电器有机械寿命，但西门子产品的质量，通常远高于标称的1000万次机械寿命。即使真的需要更换，模块也是即插即用式的，维护更换非常快捷。

最后，应对复杂工况能力强。继电器触点在断开感性负载(如电机、线圈)时，会产生较高的感应电动势(反电势)。西门子 6ES7132-4HB12-0AB0​ 的继电器触点本身具有一定的抗电弧能力，但为了更可靠，建议在感性负载两端并联吸收回路(如RC吸收器或续流二极管)。它的工作温度范围是0-60°C，能适应大多数工业环境。在存在较强振动但非持续剧烈震动的场合，其可靠性也远高于一些对振动敏感的其他类型开关。
