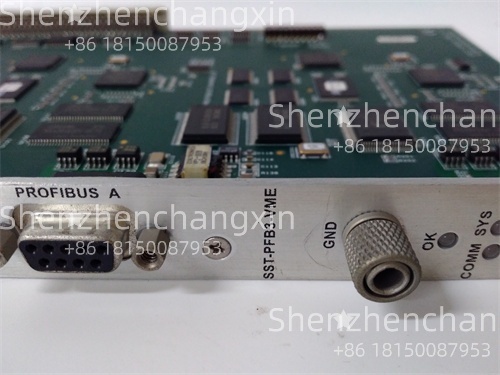

SST-PFB3-VME

描述

产品详细说明

技术规格(PFB3-VME系列通用，-2-E版本有其特殊性)

制造商：Woodhead（前身为Molex/SST,Softing）

产品类型：Profibus DP VMEbus接口卡/主站接口

总线接口：VMEbus（通常支持VME64或VMEbus Rev.C.1,A24/A32/D16/D32）

Profibus DP特性：

支持协议：Profibus DP-V0,DP-V1主站（Class 1和Class 2）

通信速度：高达12 Mbps

通道数：

SST-PFB3-VME：单通道

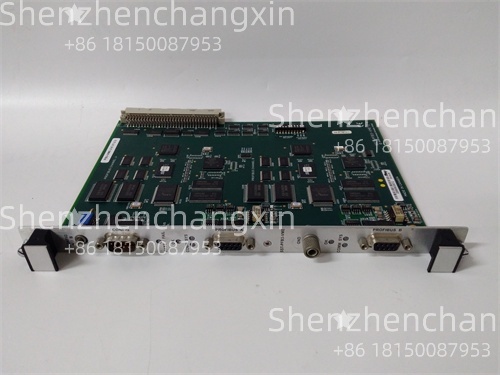

SST-PFB3-VME-2-E/PB3-VME-2-E：双通道（2个独立的Profibus DP端口）

从站数量：每个通道通常支持多达125个从站（取决于配置和段中继器）。

连接器：标准Profibus DP 9针D-sub连接器。

处理器：通常内置微控制器，用于处理Profibus协议（例如Siemens SPC3或类似的专用ASIC/微处理器）。

内存：板载内存，用于Profibus配置和数据缓冲。

软件支持：通常附带一个全面的软件开发工具包(SDK)，包括适用于各种操作系统的驱动程序（例如VxWorks、Linux、Windows NT/XP/7用于开发，通常支持实时操作系统）、配置工具（例如GSD文件导入器、网络配置软件）和API。

电源：通过VMEbus背板供电。

工作温度：通常为0到60°C；增强型版本（如带“-E”的）可能支持更宽的范围（-25到70°C或类似）。

主要功能：

DP主站Class 1&2功能

自动波特率检测

诊断功能（网络统计、错误计数器）

看门狗定时器

可通过GSD文件配置

闪存用于固件更新

产品概述

SST-PFB3-VME系列是连接传统VMEbus工业控制系统与现代Profibus DP现场网络的关键桥梁。VMEbus系统以其坚固性和实时能力而闻名，至今仍在许多重工业、航空航天和专用嵌入式应用中广泛使用。然而，这些系统需要与大量主要使用Profibus DP协议的当代现场设备进行通信。

SST-PFB3-VME接口卡满足了这一需求，它将一个VMEbus插槽转变为一个强大的Profibus DP主站。它们处理复杂的Profibus协议栈，将这一负担从主VME CPU上卸载，从而确保高效且确定性的数据交换。

SST-PFB3-VME-2-E（及其很可能对应的PB3-VME-2-E）由于其双通道能力而成为一个特别通用的变体。这意味着一张卡可以管理两个完全独立的Profibus DP段，或者为单个关键段提供冗余，从而提高了系统灵活性和可靠性。“E”（增强型）后缀通常表示扩展的工作温度范围或更强的电气隔离等功能，使其适用于更恶劣的工业环境。这些卡通过Profibus从站的标准GSD文件进行配置，并且通常通过强大的软件驱动程序和配置工具进行管理，无缝集成到VMEbus系统的软件架构中。

主要特点和优势

SST-PFB3-VME/SST-PFB3-VME-2-E系列为工业自动化提供了显著优势：

无缝VMEbus-Profibus集成：为VMEbus系统提供专用、高性能的链路，使其能够与Profibus DP网络通信，从而延长现有VME基础设施的生命周期和连接性。

双通道功能（适用于-2-E型号）：允许一张卡管理两个独立的Profibus DP段，降低硬件成本和复杂性。它还支持冗余网络配置，以增强可靠性。

高性能：支持高达12 Mbps的Profibus DP速度，确保实时控制应用中的快速数据交换。专用的板载处理器将Profibus协议处理从VME CPU上卸载。

坚固可靠：专为工业环境设计，确保在电气噪声和温度波动存在的情况下稳定运行。

全面的软件支持：附带适用于各种操作系统的广泛驱动程序和SDK，简化了开发和集成。

支持主站Class 1&2：可同时作为Class 1（与从站进行循环数据交换）和Class 2（非循环数据交换、诊断、配置）Profibus主站，提供完整的网络管理能力。

标准符合性：完全符合Profibus标准（IEC 61158），确保与不同制造商的各种Profibus DP设备互操作。

应用领域

SST-PFB3-VME/SST-PFB3-VME-2-E在那些仍然使用VMEbus系统并需要现代现场总线连接的行业中至关重要。典型应用包括：

过程控制系统：将基于VME的DCS或PLC系统与化工厂、石油天然气设施、发电和水处理中的Profibus DP现场仪表（传感器、执行器、远程I/O）集成。

工厂自动化：将VMEbus控制器连接到制造线中支持Profibus DP的机械、机器人和离散I/O。

测试测量系统：为基于VME的数据采集系统提供与支持Profibus的测试设备或工业设备的通信。

嵌入式控制系统：在航空航天、国防和交通运输等专业应用中，VMEbus仍然是坚固和实时控制的首选平台，这些卡能够连接到基于Profibus的子系统。

改造和现代化项目：允许旧的VMEbus系统通过现代现场总线功能进行升级，而无需完全更换控制系统。
