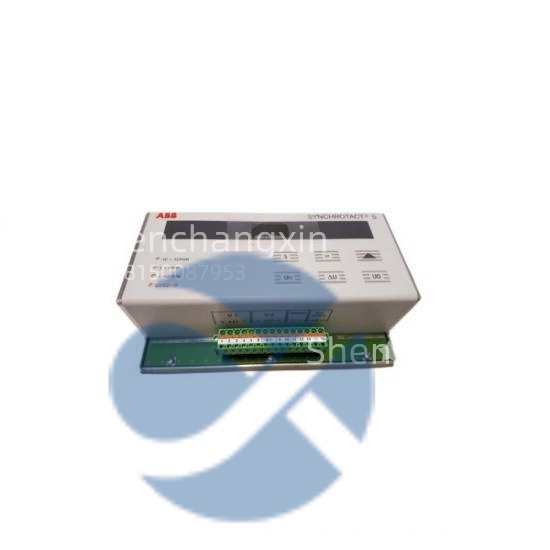

SYN5100A-Z V0221(3BHB006717R0221)技术规格
产品型号：SYN5100A-Z
软件版本/硬件版本：V0221
订货号/序列号：3BHB006717R0221
制造商：ABB（瑞士）
产品类型：自动准同期控制器（Auto Synchronizing Controller）
主要功能：实现发电机与电网的安全、平滑并网（同期合闸）
测量输入：
系统电压（Bus Voltage）：100V AC(相电压)或100/√3V AC
发电机电压（Gen Voltage）：100V AC(相电压)或100/√3V AC
系统频率、发电机电压频率
测量精度：
电压：±0.5%of reading
频率：±0.01 Hz
相位角：±0.5°
同期条件设置（可配置）：
最大允许压差：通常设为5%-10%Un
最大允许频差：通常设为0.1-0.2 Hz
最大允许滑差（频差变化率）：通常设为0.1 Hz/s
合闸导前时间（Closing Time）：可设置（典型值20-100ms），装置自动补偿此时间，确保在相位差为零时合闸
输出控制：
合闸命令输出（Circuit Breaker Close）：继电器干接点或晶体管输出
升速/降速命令（Speed Up/Down）：用于调节原动机转速
升压/降压命令（Raise/Lower Voltage）：用于调节发电机励磁
同期允许/禁止信号
工作模式：
自动模式（Auto）：全自动测量、判断、发出调节和合闸命令
半自动模式（Semi-Auto）：自动测量判断，手动触发合闸
手动模式（Manual）：仅提供测量值显示，操作员手动操作
保护与闭锁功能：
压差闭锁（Voltage Difference Lockout）
频差闭锁（Frequency Difference Lockout）
滑差闭锁（Slip Frequency Lockout）
TV断线检测与闭锁
装置自检故障闭锁
通信接口：
RS485（Modbus RTU）
可选Profibus,Ethernet（取决于具体配置）
人机界面：
LCD显示屏（显示电压、频率、相位差、滑差等实时值）
按键用于参数设置和操作
安装方式：标准19英寸机架安装（1U高度）或盘面安装
工作温度：-10°C至+55°C
存储温度：-25°C至+70°C
防护等级：IP54（前面板）
符合标准：IEC 60255,IEEE C37.90,EN 50263
SYN5100A-Z V0221(3BHB006717R0221)产品概述
说白了，ABB SYN5100A-Z就是发电厂电气控制室里的”并网大师”——它不直接操作断路器，而是通过精密的测量和智能的算法，确保发电机在并入电网的瞬间，电压、频率、相位与电网完全同步，实现”零冲击”合闸。想象一下，如果发电机和电网的电压或相位对不上就强行合闸，会产生巨大的冲击电流和机械应力，轻则损坏发电机和变压器，重则导致电网震荡甚至崩溃。
SYN5100A-Z属于ABB著名的Synchrotact系列产品，是专为中高压发电机组（水轮机、汽轮机、燃气轮机、柴油发电机、风电变流器等）设计的高性能自动准同期装置。它实时采集发电机端电压和电网（母线）电压的信号，高速计算两者之间的电压差、频率差、相位差和滑差（频差变化率）。只有当所有参数都在预设的安全范围内，且预测到在断路器固有合闸时间结束时相位差恰好为零的瞬间，它才会发出合闸命令。这个”导前时间”的精确补偿是实现无冲击并网的关键。
SYN5100A-Z在新建或改造的水电站、火电厂、热电厂、垃圾发电厂、大型工矿企业自备电厂以及新能源电站（如集中式光伏电站的并网逆变器同期控制）中广泛应用。它是保障电力系统安全、稳定、高效运行的核心二次设备之一。
主要特点和优势
ABB SYN5100A-Z最牛的地方，就是它的”精准智能”。微秒级的相位测量精度和毫秒级的合闸时机控制，确保每次并网都平滑无冲击，保护了价值数百万的发电机组和电网设备。
这装置的算法也是一绝。先进的预测算法能精确补偿断路器的合闸时间（包括机械延迟和电气延迟），即使这个时间有微小波动，也能确保在”零相位差”点合闸。它还能根据滑差自动判断并网速度，避免在滑差过大时强行并网。
再说可靠性，工业级设计，抗电磁干扰能力强（通过IEC 61000-4系列严酷测试），TV断线等异常情况能自动闭锁，防止误操作。LCD显示屏和按键提供直观的人机交互，方便运行人员监控和操作。
更关键的是，它支持多种工作模式（自动/半自动/手动）和通信接口（Modbus等），能无缝集成到DCS或监控系统中，实现远程监控和数据记录。
The ABB SYN5100A-Z(3BHB006717R0221)is a high-precision automatic synchronizing controller from ABB’s renowned Synchrotact family,designed for the safe and seamless parallel operation of generators with the electrical grid.It continuously measures bus and generator voltage,frequency,and phase angle with exceptional accuracy(±0.5%voltage,±0.01 Hz frequency,±0.5°phase).Using advanced algorithms,it calculates the precise closing instant,compensating for the circuit breaker’s inherent closing time to achieve”zero-impact”synchronization.Featuring comprehensive lockout functions(voltage,frequency,slip difference)and multiple operating modes(Auto,Semi-Auto,Manual),the SYN5100A-Z ensures reliable and shock-free generator connection in hydro,thermal,and renewable power plants.Its robust design,clear HMI,and communication capabilities make it an essential component for power system stability and equipment protection.
