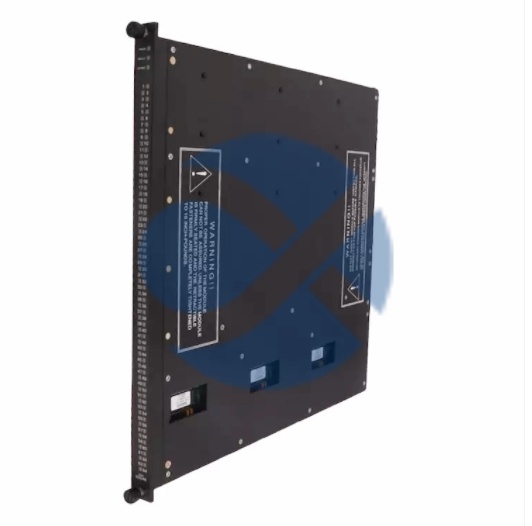

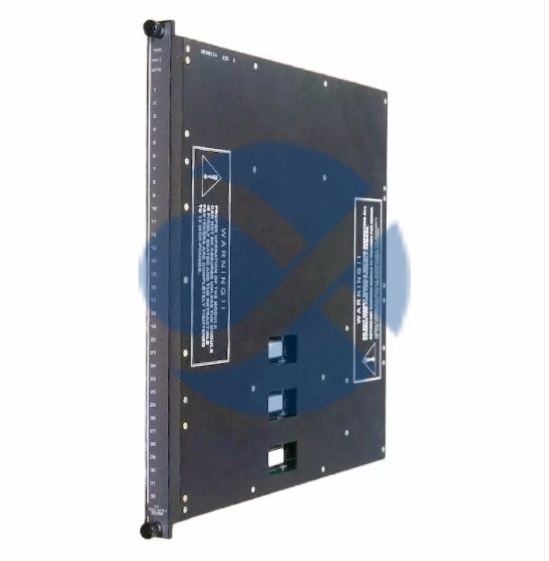

Triconex 3625A | 三重化模拟量输出模块

描述

产品概述

在安全仪表系统（SIS）中，输出信号的可靠性直接决定了最终执行元件（如关断阀、变频器或加热器）能否在危急时刻准确动作。Triconex 3625A正是为这一使命而设计的16通道三重化模拟量输出模块，隶属于Schneider Electric旗下Triconex Tricon高完整性平台。该模块并非普通AO卡，而是将每个4–20 mA输出信号通过三套完全独立的硬件电路同步驱动，并由主控制器执行“三取二（2oo3）”表决后输出至现场设备——即使任意两路发生故障，系统仍能维持安全功能，满足IEC 61508 SIL 3的最高安全等级要求。

从工程实践角度看，Triconex 3625A的价值在于其对“危险失效”的深度抑制。传统双冗余AO模块在共因干扰（如电源波动、地环路噪声）下可能同时漂移，导致阀门误开或拒动。而3625A在物理层实现通道间电气隔离、独立DAC（数模转换器）与电流驱动电路，并通过硬件级交叉校验确保三路输出一致性。这种设计使其成为紧急泄压控制、反应器温度调节、燃气轮机燃料控制等高风险应用中的首选。在全球数百个LNG、炼油和化工项目中，Triconex 3625A已成为保障过程安全的“最后一道电子防线”。

技术规格

产品型号：3625A

制造商：[Schneider Electric–Triconex]

产品类型：[三重化模拟量输出模块]

安全等级：IEC 61508 SIL 3/IEC 61511

输出通道数：16（每通道三重化独立输出）

输出信号：4–20 mA（可配置为0–20 mA或0–24 mA）

负载能力：最大750Ω（ 24 VDC回路供电）

HART支持：兼容HART 5/6/7协议（叠加于4–20 mA信号）

精度：±0.1%F.S.（典型），含温度漂移补偿

响应时间：<100 ms（满量程阶跃响应）

隔离电压：>500 VAC（通道间及通道对地）

安装方式：Tricon主机架（如3503/3504/3700系列），支持热插拔

工作温度：0°C至+60°C

认证标准：ATEX,IECEx,cULus,FM,CSA,EN 50205 Type B

主要特点和优势

Triconex 3625A的核心竞争力在于其“输出即安全”的设计理念。在真实工业场景中，一个微安级的输出偏差可能导致控制阀开度错误，进而引发超温或超压。3625A通过三路独立电流源+实时表决机制，确保只有当至少两路输出一致时，才驱动现场设备——单路漂移或短路会被自动隔离并报警，系统继续安全运行。

每通道支持HART数字通信，可在不中断4–20 mA信号的前提下进行设备诊断与参数调整

内置开路/短路检测，任何回路故障均触发通道级报警并上报TriStation工程站

支持在线热插拔，更换模块无需停机，保障连续生产

输出具备反向极性保护与过流限制，防止现场接线错误损坏模块

与Triconex TriStation 1131深度集成，支持自动通道映射与安全逻辑绑定

尤为关键的是，Triconex 3625A的输出电路符合故障安全（Fail-Safe）原则：任何内部故障（如DAC失效、运放饱和）均导向安全状态（通常为0 mA或用户定义值），而非危险输出。这种“保守但可靠”的哲学，正是其在全球高危行业零重大事故记录的根基。

The Triconex 3625A is a 16-channel triple-modular redundant(TMR)analog output module engineered for SIL 3 safety applications in oil&gas,chemical,and power generation.Each 4–20 mA output is generated by three independent hardware paths,with 2oo3 voting ensuring fail-safe operation even during dual-channel faults.Featuring HART compatibility,open/short circuit detection,and hot-swap capability,it delivers exceptional reliability for critical final control elements like emergency shutdown valves and reactor temperature actuators.With±0.1%accuracy,robust isolation(>500 VAC),and seamless integration into the Tricon platform,the 3625A provides the trusted foundation for mission-critical safety instrumented functions worldwide.

应用领域

Triconex 3625A广泛应用于需要高完整性模拟控制输出的安全联锁回路。例如，在一套高压保护系统（HIPPS）中，它用于驱动两个独立的关断阀定位器——只有当SIS逻辑确认超压，3625A才输出4 mA（关闭指令），且三路输出必须一致才能生效。这种“三取二”驱动机制极大提升了执行可靠性。

石油与天然气：ESD系统中的关断阀控制、火炬点火器燃料调节

化工与制药：反应釜冷却水流量控制、催化剂注入速率调节

电力行业：锅炉给水控制、汽轮机抽汽压力设定

LNG接收站：BOG压缩机负荷控制、再冷凝器液位调节

老旧系统升级：替代早期Triconex 3625或3616模块的理想备件

特别值得强调的是，在Triconex系统扩容或备件替换项目中，3625A因其引脚兼容性、固件向后兼容性以及无需重新验证SIF（安全仪表功能）的特性，成为业主首选。它允许在不停产前提下完成关键模块更新，大幅降低运营风险。

集成与配置要点

将Triconex 3625A集成到Tricon系统中，必须严格遵循TMR架构规范。每个输出通道需连接三对独立电缆至现场设备（如三线制智能阀门定位器），这是实现真正硬件冗余的前提。若共用公共端，将破坏三重化隔离，导致共因失效风险上升。

关键集成注意事项包括：

现场设备必须支持三输入或内置表决功能（如部分Fisher DVC6000 SIS定位器）

使用屏蔽双绞线，每路输出单独屏蔽，屏蔽层单点接地于机柜

在TriStation 1131中，为每个安全输出变量绑定三个物理通道，并启用HART参数（如需要）

模块插入主机架后，系统自动识别，无需DIP开关或跳线设置

更换模块时，务必在系统运行状态下热插拔，避免触发冗余丢失报警

此外，建议在FAT（工厂验收测试）阶段执行单/双通道故障注入测试，验证表决逻辑与安全动作正确性。日常运维中，应定期通过HART手操器读取定位器健康状态，实现预测性维护。

生命周期与采购建议

Triconex 3625A目前处于现役主力（Active）生命周期阶段。Schneider Electric明确承诺对该模块提供长期支持，包括持续生产、固件更新与全球技术服务，预计供货将持续至2035年以后。因此，它不仅适用于新建SIL 3项目，更是现有Tricon系统扩容与关键备件储备的战略选择。

深圳长欣作为专注高完整性系统十余年的专业供应商，建立了北美与欧洲双渠道库存体系，确保Triconex 3625A为原厂全新或经严格翻新的A类品。所有模块均经过72小时老化测试、三通道输出精度验证、HART通信测试及热插拔耐久性试验，并附带完整测试报告。我们提供12个月质保、SIL系统工程师级技术支持及快速交付服务，确保您的安全系统永不断档。

As a cornerstone of SIL 3 safety systems,the Triconex 3625A demands more than functional verification—it requires validation under fault-injection and real-world load conditions.Our global supply chain secures only authentic units from Schneider Electric authorized sources.Each undergoes rigorous QA:72-hour burn-in,triple-channel 4–20 mA accuracy check(±0.1%),HART interoperability test,and hot-swap cycling.Backed by a 12-month warranty and direct access to engineers certified in Triconex system integration,we ensure your final control elements respond exactly as designed—when it matters most.In safety-critical processes,trust only fully validated,mission-proven reliability.
