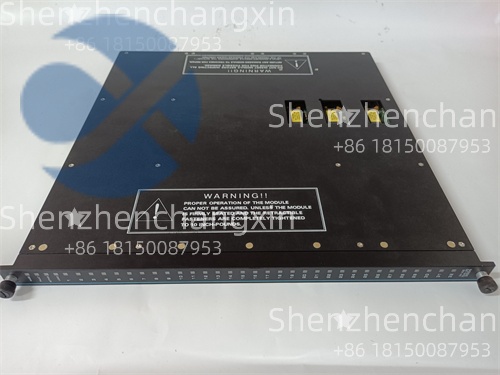

TRICONEX 3625A | 三重化模拟量输出模块

描述

产品概述

在化工、炼油、核电等高风险流程工业的安全仪表系统中， 当逻辑控制器判定工艺已进入危险状态时， 最终的“安全动作”指令必须被无差错地、可靠地转换为物理世界的动作——例如， 精确调节一个阀门到安全开度， 或平缓降低一台压缩机的转速以防止喘振。TRICONEX 3625A​ 正是承担这一“最终执行者”角色的关键硬件。它不是一个普通的模拟量输出卡， 而是Tricon三重化容错架构在输出层面的具体实现， 其核心使命是确保“安全指令”到“安全动作”的转换过程本身是高度可靠、确定且容错的。

TRICONEX 3625A​ 位于Tricon机架的I/O模块槽位中， 通过三重化背板与三个主处理器通信。它的设计哲学是“失效导向安全”和“输出一致性”。模块内部， 每一路输出通道都包含三个独立、隔离的输出电路。三个主处理器分别向这三个电路发送相同的输出指令。模块内部的高可靠表决电路会对这三个输出进行实时比较和仲裁。只有当其中两个或三个电路的输出指令一致时， 模块才会驱动最终的外部负载。这意味着， 即使模块内部的一个输出电路、一条数据通路， 甚至一个主处理器发生故障， 正确的控制信号依然能够被送达现场设备， 从根本上防止了因单点硬件故障导致的安全功能失效或误动作。因此， 3625A​ 是实现诸如调节阀的精确位置控制、透平调速等需要模拟量安全输出的应用基石， 是将安全系统的“决策”转化为稳定、可信的物理“执行”的关键一环。

技术规格

产品型号：3625A

制造商：TRICONEX​ (施耐德电气旗下)

产品类型：三重化、隔离式模拟量输出模块

输出信号：4-20 mA​ 电流信号(典型)， 支持有源输出

通道数量：8路​ 隔离输出通道

输出负载：每通道最大驱动负载通常为 600 Ω​ 至 1050 Ω​ (具体需查证手册)

精度：高精度输出， 满足严苛的过程控制要求

安全架构：三重模件冗余​ 输出， 每通道包含三个独立的输出驱动器

表决机制：内部硬件表决， 确保输出与多数(2-out-of-3)指令一致

隔离：通道对通道​ 及 通道对系统总线​ 电气隔离

诊断功能：全面的在线诊断， 包括输出回路开路/短路检测、输出与指令比较诊断、模块健康状态监测

故障安全状态：可组态， 在模块故障、失电或通信中断时， 输出可跳变至预设的故障安全值(如4mA, 20mA, 或保持)

安全认证：符合IEC 61508​ 等标准， 支持构建高安全完整性等级​ 的安全仪表功能

安装：插拔式模块， 安装于Tricon系统机架

主要特点和优势

TRICONEX 3625A​ 的核心竞争力在于其为安全关键应用提供了具有内在容错能力的高完整性模拟量输出。它确保了从数字安全逻辑到模拟量现场执行器之间信号链路的终极可靠性， 这是实现复杂、精确安全联锁(而非简单的开关式停车)的基础。

其最显著的优势是固有的硬件容错与高可用性。基于TMR架构， 模块内任何单一元件的随机故障都会被自动屏蔽， 不影响安全输出。这不仅满足了安全仪表系统​ 对硬件故障裕度​ 的要求， 也极大提升了整个安全回路的可用性， 避免了因输出模块单点故障导致的非计划停车， 为用户带来显著的经济效益。其次， 强大的在线诊断与预测性维护支持​ 是其另一大价值。模块持续监测每个输出通道的健康状况， 能精确诊断出负载开路、输出短路、以及内部三个输出驱动器之间的一致性故障。这些诊断信息可实时上报， 使维护人员能在输出功能完全失效前进行干预， 实现预测性维护， 最大化系统在线时间。

高精度与稳定输出：提供高精度的4-20mA电流信号， 确保对调节阀、调速器等执行机构的精确控制， 这对于需要平稳控制而非急停的工艺安全场景(如压缩机防喘振控制)至关重要。

灵活的故障安全配置：允许为每通道独立配置故障安全值(上电/断电/通信故障时的状态)， 确保在系统异常时， 工艺能进入预设的安全状态， 这是失效安全​ 设计原则的直接体现。

简化系统安全认证：作为经认证的Tricon系统组件， 其固有的HFT(硬件故障裕度)和SFF(安全失效分数)为构建SIL 2/SIL 3​ 安全回路提供了经过验证的硬件基础， 大幅简化了系统工程和认证的复杂性。

Technical Overview

The TRICONEX 3625A is an 8-channel, Triple Modular Redundant (TMR) Analog Output Module for the Tricon safety system. It is designed to deliver highly reliable, fault-tolerant 4-20 mA control signals to final elements such as control valves and variable speed drives in safety-critical applications. Its core safety mechanism lies in its triple-redundant output architecture: each channel incorporates three independent output drivers. The module continuously compares the outputs from these three paths; a valid output to the field is only generated when at least two of the three drivers agree. This ensures that a single random hardware failure within the module does not cause an erroneous or lost output. Comprehensive onboard diagnostics monitor for field wiring faults (open circuit, short circuit) and internal discrepancies. Configurable fault states allow outputs to default to a predefined safe value (e.g., 4 mA, 20 mA, Hold Last) upon detection of a failure or loss of communication. Engineered to meet rigorous standards like IEC 61508. the 3625A is essential for implementing high-integrity analog control within Safety Instrumented Functions (SIFs).

应用领域

TRICONEX 3625A​ 的应用严格限定于对安全功能输出有高可靠性、高可用性及精确模拟控制要求的流程工业安全系统。它常见于需要平稳、精确调节而非简单开关动作的安全联锁回路中。

在石油化工​ 的紧急停车系统​ 中， 它用于控制关键调节阀(如反应器进料阀、放空阀)的安全位置， 实现平缓的工艺停车而非突然切断， 避免设备应力冲击。在大型压缩机组​ 的防喘振控制​ 中， 它作为安全层， 输出信号至防喘振阀， 在接近喘振线时快速、精确地开阀， 保护昂贵的压缩机。在锅炉​ 和燃烧管理系统​ 中， 用于控制燃料调节阀， 实现安全的燃料/空气比例控制。在油气输送​ 管道中， 用于压力调节和安全截断控制。

石油、天然气与化工：紧急停车系统中的调节阀控制、压缩机防喘振保护、燃烧器管理系统。

电力：燃气轮机/蒸汽轮机的辅助控制与保护、锅炉给水调节。

管线与储运：长输管线压力安全控制、大型储罐的压力/液位安全调节。

集成与配置要点

集成TRICONEX 3625A​ 是一项必须严格遵守功能安全工程规范的工作。其核心在于正确的硬件安装、精确的软件组态， 以及对输出回路（包括现场执行器）的全面验证。

所有配置在Tricon专用工程软件TriStation 1131​ 中完成。工程师必须在硬件组态中正确定义模块型号和槽位， 并为每个输出通道​ 配置关键参数：信号类型、工程量程、输出限幅， 以及最重要的故障安全值。故障安全值必须根据工艺安全分析确定， 例如， 对于一个燃料阀， 故障安全值通常设为4mA(故障关)。现场接线需使用屏蔽电缆， 屏蔽层在系统机柜侧单点接地。必须为每路输出配置合适的回路保护器​ 或隔离栅， 确保本安或防止故障蔓延。

调试阶段的核心是功能测试。必须对每个输出通道进行全行程测试， 在TriStation中强制输出值(如0%， 50%， 100%)， 同时在现场端子或执行器处用校准的万用表测量实际电流输出， 验证线性度、精度和方向(阀门的开/关方向)正确。此外， 必须模拟模块故障(如拔出模块)， 验证所有输出是否按预设的故障安全值动作。所有这些测试都必须记录并存档， 作为安全验证​ 报告的一部分。

安全生命周期管理：模块的集成是IEC 61511​ 安全生命周期中的关键活动。所有设计、安装、测试文件必须完整， 以备功能安全评估​ 和审计。

严格的版本控制：记录模块的固件版本​ 和硬件版本， 确保与Tricon控制器及TriStation软件版本完全兼容。

定期测试：根据安全要求规格书​ 的测试周期， 对每个由3625A​ 驱动的安全仪表功能​ 执行部分行程测试， 以验证其可用性。

授权与能力：参与调试和维护的人员应接受相关培训， 理解TMR架构和安全理念。

生命周期与采购建议

TRICONEX 3625A​ 作为Tricon平台的成熟型号， 目前处于成熟期。其技术稳定， 在全球有庞大的安装基础， 并持续获得制造商的支持。然而， 随着技术进步， 可能存在集成度更高、诊断更全面的新型号。

因此， 当前采购主要服务于现有Tricon安全系统的维护、扩容和备件储备。对于新建的高SIL等级安全系统， 建议评估制造商最新推荐的型号。对于在役系统， 3625A​ 是必须储备的最高优先级关键备件。其数量应根据SIF回路的重要性和风险评估来确定。

鉴于其在安全回路中的核心地位， 其质量和来源的可靠性是绝对不可妥协的。来源不明或翻新工艺低劣的模块， 其内部冗余电路可能失效， 诊断功能可能不准， 导致危险的共因故障， 使三重化设计形同虚设。我们承诺提供的每一件TRICONEX 3625A​ 均源自可完全追溯的原厂或顶级授权渠道。每一件模块都经过针对安全应用的深度功能与安全测试， 包括：三重输出通道的独立性、精度与表决逻辑验证;全诊断功能测试;故障安全值触发测试;以及长时间的老化运行测试。我们提供详尽的测试报告， 确保性能与原装模块100%一致。我们不仅是您的供应商， 更是您功能安全​ 与业务连续性​ 的战略合作伙伴， 致力于为您的终极安全屏障提供最可信赖的硬件保障。

Supply and Service Commitment

Procuring and supporting mission-critical safety components like the TRICONEX 3625A demands an unparalleled level of diligence and expertise. We specialize in the lifecycle management of high-integrity safety systems. Every 3625A module we supply is sourced through meticulously vetted, authorized channels, ensuring full traceability and authenticity. Recognizing that this module forms the final link in a safety chain, each unit undergoes an exhaustive, protocol-driven requalification process. This process validates the integrity of the triple-redundant output paths, tests the majority voting logic under various fault scenarios, and rigorously verifies all critical diagnostic functions. We provide comprehensive documentation, including test certificates, to support your safety lifecycle management and compliance audits. Backed by a substantial warranty and access to specialized technical support, we deliver not just a component, but the absolute certainty required to maintain the integrity, availability, and safety of your most critical processes. We are your dedicated partner in achieving operational excellence and safety compliance.
