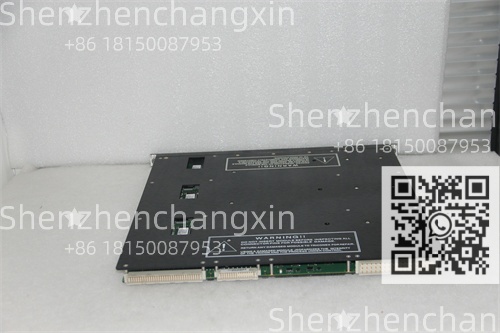

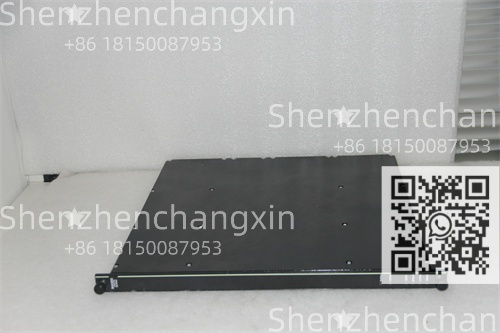

Triconex 3805E 高速DI模块 – 支持125kHz脉冲采集 用于压缩机防喘振

描述

Triconex 3805E产品概述

说白了，Triconex 3805E就是Triconex三重化冗余（TMR）安全系统里的“高速哨兵”——一款专用于采集高频数字信号的安全级高速数字量输入模块。它不光是读个开关状态那么简单，而是要把压缩机、涡轮机、发电机这些“工业心脏”的转速、振动、相位等动态参数，以微秒级精度传给Tricon主控制器，用于毫秒级的安全判断。

这玩意儿通常用在大型离心压缩机的防喘振控制系统（Anti-Surge Control System）中。当压缩机运行在“喘振区”边缘时，必须在几毫秒内打开防喘振阀，否则会导致设备严重损坏甚至爆炸。而判断是否进入喘振，依赖的就是安装在轴上的电涡流传感器或磁阻传感器输出的高频脉冲信号（每转几十个脉冲）。3805E就是专门干这个活的——它能以125kHz的采样率精确计数这些脉冲，计算出实时转速、加速度、相位差，再通过TMR系统做出安全决策。

关键是，它不是普通高速计数卡，而是安全仪表系统（SIS）专用模块。所有电路、固件都通过SIL3认证，支持三重化冗余架构，任何单一通道或模块故障都不会影响系统安全功能。它还支持热插拔，可在系统运行中更换故障模块，实现“零停机”维护。

在石化、天然气液化（LNG）、海上平台等高风险场所，压缩机一旦喘振，损失动辄上亿。所以，这Triconex 3805E，就是确保“毫秒级响应”的最后一道防线。

Triconex 3805E技术规格

产品型号：Triconex 3805E

制造商：Triconex(现属Schneider Electric)

产品类型：64通道高速数字量输入模块(High-Speed Digital Input Module)

适配系统：Triconex TMR安全系统（如3008主控）

通道数量：64路（分为8组，每组8通道）

信号类型：

干接点（Dry Contact）

NAMUR传感器（符合IEC 60947-5-6）

输入电压范围：8–30 VDC（NAMUR）

最大输入频率：125 kHz（每通道）

最小脉冲宽度：4μs

计数模式：

频率测量（Frequency）

转速计算（RPM）

周期测量（Period）

正交编码器输入（Quadrature，部分应用）

响应时间：<1 ms（从信号输入到系统动作）

绝缘电压：≥1500 VAC（1分钟，通道间及通道对地）

工作温度：0°C至+60°C

存储温度：-40°C至+85°C

防护等级：IP20（安装于控制柜内）

MTBF（平均无故障时间）：>150,000小时

诊断覆盖率：>90%（支持通道断线、短路、超频诊断）

尺寸：标准Tricon模块（约150×150×80 mm）

重量：约1.2 kg

认证标准：SIL3（IEC 61508）、CE、UL、CSA、FM、ATEX、IECEx

主要特点和优势

这Triconex 3805E，真不是普通DI模块能比的。首先，超高响应速度是它的命根子。125kHz的采样能力，足以应对每分钟数万转的高速旋转设备，确保在喘振发生的瞬间就能捕捉到异常信号。它的硬件计数器独立于CPU扫描周期，避免了软件延迟。

再一个，安全级冗余设计太关键了。作为TMR系统的一部分，三个3805E模块并行工作，对同一组传感器信号进行三重采集和比对。即使一个模块或一个通道失效，系统仍能通过“两票通过”机制获取正确值，确保安全功能不丧失。

它还带全面通道诊断。不仅能计数，还能检测传感器断线、信号短路、频率异常等故障，并立即上报。诊断信息还能通过TriStation 1131软件读取，方便维护人员快速定位问题。

最关键的是，它支持热插拔。在压缩机运行期间，你可以直接更换故障的3805E模块，系统自动切换到冗余路径，不影响防喘振保护功能。这对连续运行的大型机组来说，就是“生命保障”。

The Triconex 3805E is a high-integrity,64-channel high-speed digital input module designed for critical Safety Instrumented Functions(SIFs)in rotating machinery protection.Engineered for applications such as anti-surge control,overspeed protection,and vibration monitoring in compressors and turbines,it supports input frequencies up to 125 kHz with microsecond-level response.Integrated into the Triple Modular Redundant(TMR)architecture,the 3805E ensures fault tolerance and continuous operation even during module failure.Certified to SIL3,it delivers the highest level of functional safety for oil&gas,power generation,and LNG facilities where millisecond-level response is essential.

应用领域

这Triconex 3805E，专为“高速旋转设备”保护准备。在大型离心压缩机的防喘振系统中，它采集轴位移、键相信号，实时计算转速和相位，一旦进入喘振区，立即触发跳车。在燃气轮机或蒸汽轮机的超速保护系统（OPS）中，它监测转速，一旦超过设定值，立即停机。

海上平台的天然气压缩机组也少不了它，确保在恶劣环境下仍能可靠运行。在LNG工厂的冷剂压缩机、炼油厂的催化裂化主风机，只要是需要毫秒级响应的高速设备安全保护，这Triconex 3805E就是安全链路的“高速通道”。

说白了，只要是涉及旋转机械本质安全的关键监测点，它就是“毫秒守护者”。

相关产品

Triconex 3721：高速计数/频率输入模块（32通道）。

Triconex 3666：8通道安全数字量输出模块（DO）。

Triconex 3504E：8通道模拟量输入模块（AI）。

Triconex 3008：TMR主处理器模块。

Triconex 3110：TMR通信模块（Modbus/Ethernet）。

Triconex 8411：冗余电源模块（24VDC）。

Triconex 8312：TMR机架（Triple Rack）。

Triconex 9451：诊断接口模块（DIM）。

Triconex TriStation 1131：工程编程与诊断软件。

Triconex Experion HS：与Honeywell DCS集成的接口方案。

安装前准备:装这Triconex 3805E之前，确保系统处于安全模式或已执行LOTO。检查机架电源是否正常，接地良好。模块插入时对准导槽，垂直用力，听到“咔哒”声才算锁紧。接线时使用屏蔽双绞线，屏蔽层在机柜端单点接地。确认传感器输出类型（干接点/NAMUR）与模块设置匹配。上电前用万用表检查有无短路。

维护建议:这模块本身极可靠，但定期巡检不可少。重点看前面板LED：PASS绿灯常亮，ACTIVE绿灯闪烁，FAULT红灯不亮为正常。如果某通道报错，用TriStation 1131读诊断信息，看是传感器问题还是模块故障。支持热插拔，更换时无需停机。长期不用的备用模块，存放于防静电袋中，避免潮湿。

产品保障:从我们深圳长欣（www.cxdcs.cn）出去的每一块Triconex 3805E，都是原厂正品，带防伪标签和出厂批次号。我们承诺18个月质保，非人为损坏包换。技术支持团队24小时在线，系统报什么故障代码，你发过来，我们立马给你分析是接线、传感器还是模块问题。不做翻新件，不搞拆机料，只做让客户安心的工控备件生意。选我们，就是选了一份靠谱的“工业医生”。

Every Triconex 3805E from Shenzhen Changxin(www.cxdcs.cn)is a genuine Triconex(Schneider Electric)module,fully tested and ready for critical high-speed safety applications.We provide 18 months of warranty,expert technical support,and fast global delivery.Our focus is on delivering authentic,high-reliability components for rotating machinery protection in Safety Instrumented Systems(SIS).Whether you’re protecting a multi-million dollar compressor or upgrading your turbine control system,we ensure compatibility,performance,and long-term support.Partner with us for a trustworthy,professional supply of industrial safety solutions.
