WAGO 750-344 | 分布式I/O系统总线控制器

描述

产品概述

在构建大型工厂自动化网络时，如何将成千上万个遍布现场的传感器和执行器信号，高效、可靠地汇聚到中央控制系统，是一项永恒的挑战。现场总线技术正是为此而生，而WAGO 750-344 INTERBUS耦合器则是该技术领域内一个久经考验的经典解决方案。它不是简单的连接器，而是一个智能的通信与数据管理引擎。其核心角色是作为INTERBUS总线网络上的一个主站节点，负责管理下游连接的所有WAGO 750系列I/O模块，将它们组织成一个逻辑上统一的远程I/O从站，实现与上位PLC或DCS之间周期性的、确定性的数据交换。

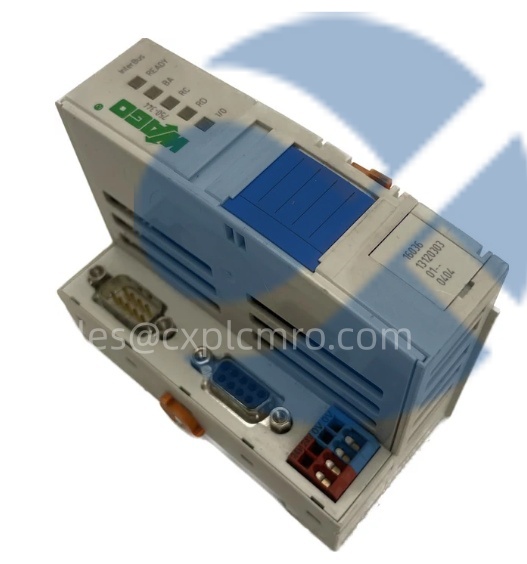

WAGO 750-344​的设计体现了德国工业的严谨与实用性。它采用坚固的DIN导轨安装外壳，前端是标准的INTERBUS连接器，后端是WAGO专利的CAGE CLAMP​弹簧压接技术接线端子，用于连接I/O模块。在内部，它集成了完整的INTERBUS协议控制器和高速微处理器。它的工作可以这样理解：上位INTERBUS主控制器（如PLC）通过总线周期性地发送包含输出数据的“数据环”报文；750-344​耦合器接收报文，提取属于自己的输出数据，并立即通过内部背板总线刷新所连I/O模块的输出状态；同时，它采集所有输入模块的状态，打包成输入数据，在下一周期“数据环”回传时将其送回主控制器。这个过程是严格同步和确定性的，确保了无论网络上有多少站点，每个I/O点的更新时间都是可预测的。对于汽车生产线、大型包装机械等对时序有苛刻要求的应用，这种确定性至关重要。此外，750-344​还管理着本地I/O站的配置信息、执行自诊断，并通过总线报告详细的故障信息，极大地简化了系统的调试与维护。

技术规格

产品型号：750-344

制造商：WAGO

产品类型：INTERBUS现场总线耦合器/主站接口

所属系统：WAGO-I/O-SYSTEM 750

总线协议：INTERBUS(符合EN 50254标准)

传输速率：500 Kbps(同步模式)

总线接口：1 x 9针D-Sub插座(INTERBUS IN)，1 x 9针D-Sub插头(INTERBUS OUT)，用于菊花链连接

数据通道：最大512字节输入+512字节输出(过程映像)

内部总线：本地背板总线，用于连接数字/模拟I/O模块

最大本地扩展：支持连接最多64个WAGO 750系列I/O模块

电源：24 V DC(通过系统电源模块或独立供电)

功率消耗：典型1.5 W

工作温度：-25°C至+55°C

状态指示：LED指示POWER,INTF,EXTF,SYNC/ERROR

诊断：全面的模块与总线诊断功能

安装：DIN 35 mm导轨安装

主要特点和优势

WAGO 750-344​的核心优势在于它将卓越的通信性能、无与伦比的接线便利性与强大的系统诊断能力完美结合，为基于INTERBUS的分布式I/O应用提供了一个坚固、可靠且易于维护的解决方案。

首先，卓越的实时性与网络确定性保障了控制精度。INTERBUS总线采用集总帧协议和循环数据环的通信方式。750-344​作为主站，高效地管理着本地I/O站的数据进出这个“环”。这种机制保证了从主控制器到最末端I/O点的信号传输延迟是恒定且可计算的，不受网络上其他站点通信量的影响。这对于需要快速联锁、精确时序控制的机械（如装配线、印刷机）来说是不可或缺的特性。其高达500 Kbps的同步传输速率，足以满足绝大多数高速离散控制和中等规模模拟量采集的应用需求。

其次，革命性的CAGE CLAMP接线技术与模块化设计带来了极致的工程效率。这是WAGO产品的标志性优势。750-344​耦合器及其后连接的I/O模块均采用弹簧压力连接技术。接线时无需螺丝刀，只需将剥好线的导线直接插入端子孔，内部的弹簧夹持机构会自动提供恒定、可靠的接触压力，抗震防松，且支持带冷压接头的导线。这为现场安装和后续改线节省了巨量时间，并从根本上避免了螺丝松动导致的故障。其模块化设计允许用户根据需求任意组合数字量、模拟量、特殊功能模块，并通过简单的卡扣进行连接和扩展，系统构建灵活度极高。

再者，强大的综合诊断功能是实现高可用性的基石。模块配备了清晰的多色LED指示灯，可直观显示电源、内部总线、外部INTERBUS通信及同步/错误状态。更重要的是，其诊断信息可以通过INTERBUS协议上传至主站。工程师可以在上位编程软件（如WAGO-I/O-CHECK或支持INTERBUS的PLC软件）中，远程查看每个I/O通道的状态、耦合器温度、电压等信息。当发生断线、短路或模块故障时，能快速定位到具体的通道和模块，这极大地缩短了平均修复时间，对于维护产线7×24小时连续运行至关重要。

Technical Overview

The WAGO 750-344​is an INTERBUS Fieldbus Coupler​that serves as the master interface module for the WAGO-I/O-SYSTEM 750 within an INTERBUS network.It acts as a central communication gateway,linking a local cluster of WAGO I/O modules to the higher-level INTERBUS control system.

The coupler fully implements the INTERBUS protocol,operating as a bus master to manage deterministic data exchange between the programmable logic controller and the distributed I/O devices.It features a high-speed internal backplane bus for local module expansion and provides a substantial process image capacity for both input and output data.Configuration and parameterization are typically handled via the INTERBUS master configuration tools.

Designed for robust industrial use,it incorporates WAGO’s reliable CAGE CLAMP spring-pressure connection technology for tool-free wiring.Comprehensive diagnostic capabilities via status LEDs and bus-accessible data ensure high system availability and ease of maintenance,making it a trusted component for demanding automation applications requiring reliable INTERBUS connectivity.

应用领域

WAGO 750-344​的应用领域与INTERBUS总线的历史优势领域高度重合，特别适用于那些对实时性、可靠性和模块化有高要求的自动化产线与设备。

在汽车制造行业，它曾是并将继续在大量现有产线中扮演关键角色，用于车身车间焊装线、涂装车间输送系统、总装线工位的分布式I/O控制，其确定性确保了生产节拍的精准同步。在包装与印刷机械行业，用于高速灌装机、贴标机、多色印刷机的控制，实时采集光电传感器、编码器信号，并控制气动阀、伺服驱动器，其稳定的性能保障了高速运行下的精度。在物料输送与仓储系统，控制大型输送线、分拣机、堆垛机，实现对遍布现场的电机、传感器的集中管理。在食品饮料行业，生产线上大量的接近开关、液位计、温度传感器通过750-344​汇聚，实现对阀门、泵、加热元件的控制。

其典型应用场景包括：

大型生产线分布式控制：作为主PLC的远程I/O从站，将控制功能分散到各工艺段附近，减少大量长距离电缆。

OEM设备标准化I/O解决方案：机械设备制造商将其作为标准电气接口，方便客户将其设备集成到基于INTERBUS的工厂网络中。

现有INTERBUS系统改造与扩展：在已投运的INTERBUS系统中，增加新的I/O站或替换老旧的第三方从站。

高抗干扰要求场合：INTERBUS的物理层特性使其在强电磁干扰环境（如焊接车间）中表现稳健，750-344​继承了这一优点。

集成与配置要点

将WAGO 750-344​集成到自动化系统中，需要遵循清晰的步骤，其核心在于正确的网络规划、硬件组态和软件配置。

硬件安装与网络连接：首先，将耦合器固定在DIN导轨上。网络拓扑必须为严格的菊花链，即从INTERBUS主控制卡（如安装在PLC中的CP）的“OUT”口，用专用电缆连接到第一个750-344​的“IN”口，再从这个耦合器的“OUT”口连接到下一个耦合器的“IN”口，依次串联。网络末端必须连接终端电阻。为耦合器和I/O模块供电的24V DC电源需稳定可靠，建议在总线和每个本地站使用独立的电源，以提高抗干扰性。通过CAGE CLAMP端子连接I/O信号线时，需确保导线插入到位。

软件配置与数据映射：配置通常在INTERBUS主站配置软件（如Phoenix Contact的PC WORX或WAGO的I/O-CHECK）中完成。

扫描硬件：软件通过总线扫描网络，自动识别出750-344​耦合器及其后面连接的所有I/O模块，并建立硬件树。

分配过程映像地址：软件会为整个本地站分配一段连续的输入和输出地址。用户需要在上位PLC编程软件（如Siemens STEP 7,Rockwell Studio 5000通过总线主站卡）中，将这些地址映射到PLC的I/O映像区或直接映射到变量。

参数设置：对于模拟量等特殊模块，可能需要在配置软件中设置量程、滤波时间等参数。

调试时，应充分利用耦合器和软件的诊断功能，验证所有模块被正确识别，并进行信号的点对点测试。

生命周期与采购建议

生命周期分析：WAGO 750-344​是INTERBUS技术鼎盛时期的经典和成熟产品。随着工业以太网的普及，INTERBUS在新项目中的份额已下降，但其在全球范围内，特别是在汽车、机械等行业仍有庞大的存量安装基础。对于这些现有系统，750-344​处于关键的备件供应和维护支持阶段。WAGO作为主要供应商之一，通常会提供长期的产品支持。市场需求主要来源于现有系统的维护、维修和局部改造。

采购建议：对于仍在使用INTERBUS系统的用户，750-344​是必须储备的关键网络备件。采购时，务必确认型号“750-344”​的完整性。由于是成熟产品，市场上可能存在不同硬件版本或翻新件。强烈建议从WAGO授权分销商或信誉良好的专业自动化备件供应商处采购原装正品，以确保与现有系统的完全兼容和长期运行的可靠性。非原装耦合器可能在通信稳定性、诊断功能或与特定I/O模块的配合上存在问题，导致难以排查的间歇性故障。

我们的货源与质量承诺：深圳长欣是工业控制与接口产品的可靠供应商。我们承诺所提供的每一台WAGO 750-344​INTERBUS耦合器，均通过正规渠道采购，确保为100%原装正品。每台模块发货前，均需通过我们的标准化检测流程，包括：外观与接口检查、型号核对、基本通电测试（验证电源指示灯正常，内部自检通过）。我们为此产品提供12个月的质量保证。我们的技术团队可协助您进行型号确认，并提供基本的集成指导。对于复杂的系统集成与故障诊断，建议您参考WAGO官方技术文档或联系其技术支持。

Service and Supply Commitment

Shenzhen Changxin supplies the WAGO 750-344​INTERBUS coupler as a reliable replacement component for maintaining existing automation infrastructure.We source this product through established channels to ensure authenticity and functional integrity.

Each 750-344​unit undergoes a pre-shipment verification process,which includes a physical inspection and a basic power-on test to confirm operational readiness.We provide a standard warranty on our products.

We understand the importance of reliable components in production environments.Our goal is to offer a trustworthy source for genuine WAGO parts,supporting the continued operation of your critical INTERBUS-based systems.We recommend consulting the original system documentation or WAGO support for detailed configuration and troubleshooting procedures.
