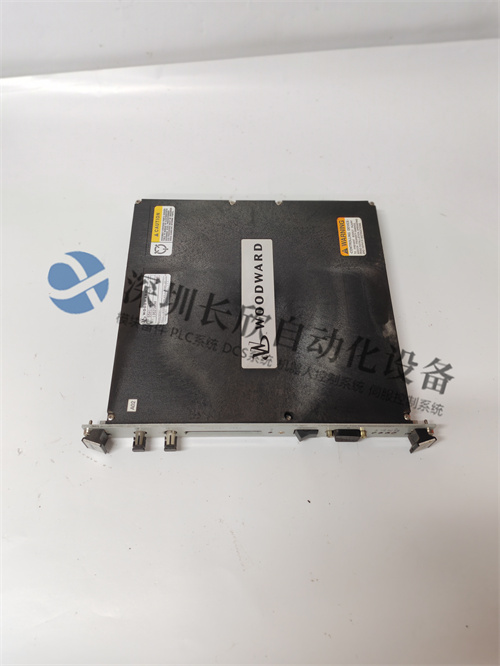

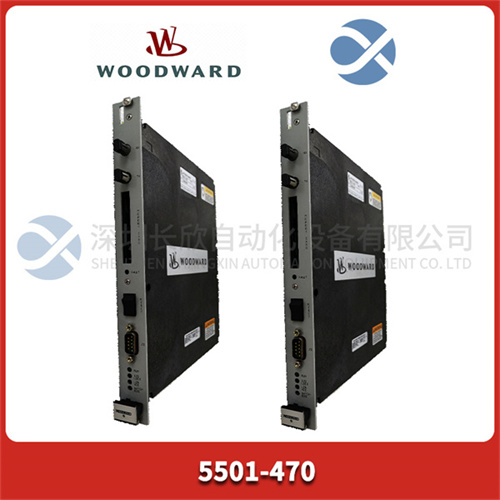

Woodward 5501-470 高可靠性三取二逻辑运算控制器

描述

Woodward 5501-470 产品概述

在高端工业控制领域，尤其是航空衍生燃气轮机、大型蒸汽轮机及管道压缩机的控制系统中，安全性与可用性是不可妥协的底线。Woodward 5501-470 作为 Woodward 公司 MicroNet TMR 系列的核心——三冗余主处理器模块，扮演着整个控制系统“大脑”的关键角色。它不仅仅是一个 CPU，而是一个高度集成的安全计算平台，专为执行关键的控制逻辑和保护算法而设计。

该模块的核心优势在于其 TMR (Triple Modular Redundant) 架构。内部集成了三个完全独立的微处理器通道，它们并行执行相同的控制程序。每个扫描周期，三个通道的结果会通过硬件表决电路进行“三取二”比较。如果其中一个通道因硬件故障或软件错误产生异常结果，表决器会自动屏蔽该通道，采纳另外两个正常通道的结果，从而保证输出指令的绝对正确。这种设计使得 Woodward 5501-470 能够容忍单点甚至多点故障而不导致机组停机，极大地提高了系统的可用性。对于负责机组安全的工程师来说，Woodward 5501-470 就是那道坚不可摧的防线，确保在极端工况下，控制系统依然能做出最正确的决策。

Woodward 5501-470 技术规格

产品型号：5501-470

制造商：Woodward (伍德沃德 / 现属贝克休斯旗下)

产品类型：MicroNet TMR 核心处理器模块 (TMR Core Processor)

所属系列：MicroNet TMR / Vertex-Pro

处理器架构：Triple Modular Redundant (三冗余独立核心)

表决机制：硬件实时“三取二”表决 (2oo3 Voting)

编程环境：Woodward PC Configurator / NetCon 6000 软件

编程语言：IEC 61131-3 标准 (功能块图 FBD, 梯形图 LD, 结构化文本 ST)

扫描时间：< 10ms (典型值，取决于程序复杂度)

内存容量：大容量 Flash 存储程序，RAM 存储实时数据

通信接口：

RS-485 (Modbus RTU)

Ethernet (Modbus TCP/IP, UDP, 可选 DNP3)

专用背板总线 (用于与 IO 模块及同步模块通信)

输入/输出能力：通过背板连接多达数十个离散量、模拟量及高速脉冲 IO 模块

工作温度：-20°C 到 +70°C (-4°F 到 +158°F)

存储温度：-40°C 到 +85°C

相对湿度：5% 到 95% (无冷凝)

认证：UL, CSA, CE, ATEX (可选), IEC 61508 (SIL 3 认证)

安装兼容性：适用于 8 槽和 14 槽的 MicroNet TMR 及 Vertex-Pro 机箱

状态指示：多色 LED 指示灯，显示各通道状态、表决结果、通信状态及故障代码

主要特点和优势

说到Woodward 5501-470 的优势，首先得提它那极致的安全性与可靠性。传统的单 CPU 控制器一旦死机或出错，机组就得跳闸，损失巨大。而 5501-470 的 TMR 架构从根本上消除了单点故障风险。它的硬件表决机制是纳秒级的，能在故障发生的瞬间将其隔离，整个过程对控制回路完全透明，不会引起任何扰动。这对于那些需要连续运行数年不停机的天然气管道压缩机或调峰燃机来说，价值不可估量。

再一个就是它的强大编程灵活性。支持 IEC 61131-3 国际标准编程语言，意味着工程师可以使用熟悉的功能块图 (FBD) 或梯形图 (LD) 进行组态，无需学习专有语言。它内置了丰富的专用功能块，如 PID 控制、转速测量、温度平均、负荷分配、防喘振逻辑等，大大简化了编程工作量。同时，它支持在线修改程序(Online Change)，在不中断机组运行的情况下优化控制策略，这对于生产任务繁重的工厂来说是个巨大的便利。

还有啊，这模块的通信与集成能力也非常出色。它标配多种通信接口，既能作为 Modbus 从站接入现有的 DCS 系统，也能作为主站采集第三方仪表数据。通过以太网接口，它可以轻松连接到工厂的管理网络，实现远程监控、数据记录和历史趋势分析。配合 Woodward 的 diagnostics 软件，维护人员可以实时查看三个处理器核心的运行状态、表决记录和故障历史，让维护工作变得前所未有的简单。总之，Woodward 5501-470 就是用实力诠释了什么叫“智慧与安全并存”，在那些对控制要求苛刻的关键场合，它是您最值得信赖的控制中枢。
