Woodward 8440-1706 – 原厂固件长期供货燃机电厂升级改造首选

描述

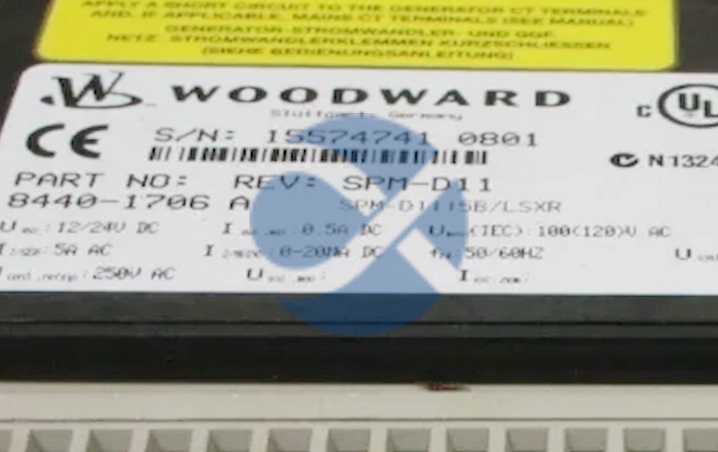

Woodward 8440-1706技术规格

产品型号：8440-1706

制造商：Woodward,Inc.（美国伍德沃德公司）

产品类型：开关电源模件（Switching Power Supply Module）

所属系统：Woodward 9907燃气轮机控制系统

输出电压：+24VDC（标称）

输出电流：最大10A

输出功率：240W

电压精度：±1%（稳态）

纹波与噪声：≤1%峰峰值（20MHz带宽）

输入电压范围：

交流：85-264VAC，47-63Hz

直流：100-300VDC

输入电流：

AC:4A 120VAC,2A 240VAC

DC:2.5A 125VDC,1.2A 250VDC

效率：≥85%

功率因数：≥0.95（满载）

隔离方式：

输入与输出：加强绝缘，耐压≥3000VAC

输入与地：≥1500VAC

输出与地：≥500VAC

冗余功能：支持并联均流（Current Sharing），可多台8440-1706并联运行，实现N+1冗余供电

保护功能：

输出过压保护（OVP）

输出过流保护（OCP）

输出短路保护（SCP）

过温保护（OTP）

诊断功能：

前面板LED：

AC/DC IN（输入电源正常）

24V OUT（输出电压正常）

FAULT（故障指示）

支持远程故障报警干接点输出（可选）

冷却方式：自然对流散热（无风扇设计）

接线方式：弹簧压接端子（Phoenix风格），支持6mm²导线

安装方式：DIN导轨卡装，标准9907机架槽位

工作温度：0°C至+55°C（降额使用）

存储温度：-20°C至+70°C

相对湿度：5%至95%RH（无凝露）

防护等级：IP20（需安装于控制柜内）

安全认证：CE,UL 60950-1,CSA C22.2 No.60950-1

EMC认证：符合IEC 61000-4标准（ESD,Surge,EFT等）

符合标准：EN 55032 Class A,EN 61000-3-2/3-3

Woodward 8440-1706产品概述

Woodward 8440-1706，在燃气轮机控制领域，这型号是9907控制系统中至关重要的主电源模件。它不是简单的AC/DC转换器，而是专门为9907三重化冗余（TMR）架构设计的高可靠性供电单元，堪称整个控制系统的“能量心脏”。

你可以把它理解为9907系统的“生命维持系统”。无论是主控制器（CPU）、数字量输入模件（5500-159D）、模拟量/伺服输出模件（5437-672），还是网络交换机，所有模件的+24VDC工作电源都由8440-1706提供。电源的稳定性直接决定了控制系统的可靠性。一次电压跌落或纹波过大，都可能导致模件复位、数据丢失，甚至引发燃机误跳闸。

它最大的优势是高可靠性、高效率与冗余设计：

宽输入电压范围：支持85-264VAC和100-300VDC输入，适应全球不同电网标准，也兼容电厂的直流蓄电池系统（如125VDC或250VDC经升压后供电），确保在交流失电时仍能由直流系统维持运行。

高功率输出：10A/240W的输出能力，足以驱动一个完整的9907控制柜内所有模件。

并联均流与冗余：支持多台8440-1706并联运行。在典型的9907系统中，常配置两台或三台电源并联，实现“1+1”或“N+1”冗余。当一台电源故障时，其余电源自动承担全部负载，保证系统永不掉电。

热插拔设计：支持在线更换。当一台电源出现故障（FAULT灯亮），维护人员可直接拔出更换，无需停机，极大提高了系统可用率。

无风扇设计：采用自然对流散热，避免了风扇故障和灰尘堵塞问题，提高了长期运行的可靠性。

低纹波与高精度：≤1%的输出纹波，确保为敏感的模拟电路和数字逻辑提供“纯净”的电源，避免信号干扰。

8440-1706的前面板LED直观显示输入和输出状态，是现场巡检的重要依据。

主要特点和优势

先说它的“可靠”——冗余并联+热插拔。这是工业关键系统的生命线。通过N+1冗余配置，即使一台电源完全失效，系统仍能正常运行，真正实现了“永不掉电”。

再说“适应性”。宽电压输入（AC/DC兼容），让它能灵活接入各种电源系统，特别适合需要直流后备的电厂环境。

它的“高效”也很突出。≥85%的转换效率，不仅节能，还减少了柜内发热，降低了空调负荷。

还有“纯净”。低纹波输出，为高精度的伺服控制和数字逻辑提供了稳定的工作环境，避免了因电源噪声导致的误动作。

Woodward 8440-1706 is a high-reliability 240W switching power supply module designed for the Woodward 9907 gas turbine control system,serving as the primary source of stable+24VDC power for CPUs,I/O modules,and network components in critical power generation and industrial applications.With a wide input range(85-264VAC/100-300VDC),it adapts to global power grids and integrates seamlessly with plant DC battery systems for uninterrupted operation.Featuring current-sharing capability,it supports N+1 redundant configurations—ensuring continuous power delivery even if one unit fails.Designed for hot-swap replacement and DIN-rail mounting,it maximizes system availability.Its fanless,natural-convection design enhances long-term reliability in harsh environments,while low output ripple(<1%)and comprehensive protection(OVP,OCP,SCP,OTP)safeguard sensitive control electronics.The 8440-1706 provides the clean,stable,and fault-tolerant power essential for the safe,efficient,and deterministic operation of gas and steam turbine control systems.

应用领域

Woodward 8440-1706的主要应用场景是采用Woodward 9907控制系统的燃气轮机和汽轮机：

联合循环电厂：为Frame 6B、7FA、9FA等燃机的9907控制柜提供主电源。

热电联产厂（CHP）：作为燃机与余热锅炉控制系统的供电核心。

工业驱动：压缩机、泵组的透平控制柜电源。

海上平台：透平机械控制系统的主/冗余电源。

升级改造项目：替换老旧或失效电源，提升系统供电可靠性。

选型指南/购买建议

选8440-1706，必须确认系统为Woodward 9907平台。它是9907系统的专用电源，物理尺寸和电气接口均为此设计。

注意：在配置冗余电源时，需确保所有并联的8440-1706型号一致，并正确连接均流线（如有），以实现负载均衡。

购买时请确认现场输入电源类型（AC或DC），虽然模件兼容，但接线方式不同。

常见问题解答(FAQ)

Q：8440-1706支持冗余吗？

A：支持。可通过并联多台实现N+1冗余。当一台故障时，其余电源自动承担负载。

Q：可以热插拔吗？

A：可以。支持在线更换。更换时，系统由其他并联电源供电，不影响运行。

Q：FAULT灯亮是什么原因？

A：可能原因：输出过压、过流、短路、过温或内部故障。需断电检查负载是否短路，并测量输出电压。

Q：输入是125VDC，能用吗？

A：可以。125VDC在100-300VDC输入范围内，完全兼容。

Q：效率高吗？发热量大吗？

A：效率≥85%，发热量相对较低。无风扇设计依赖自然散热，需保证控制柜通风良好。
