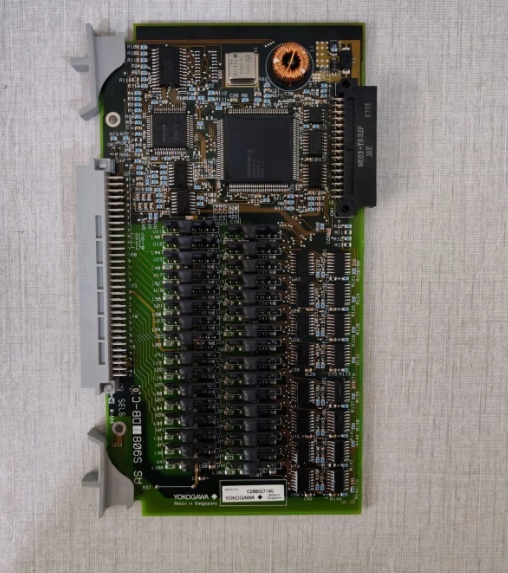

YOKOGAWA ANR10D | 高隔离数字量输入卡件

描述

产品概述

在流程工业自动化系统中，来自现场按钮、限位开关、辅助触点或安全继电器的状态信号是实现联锁、报警和设备监控的基础。YOKOGAWA ANR10D正是为可靠采集这些高电位、高噪声环境下的开关量信号而设计的高性能数字量输入（DI）模块。作为CENTUM VP和CS 3000平台的核心I/O组件，它采用10个完全独立的光耦隔离通道，可直接接入从24 VDC低压控制回路到230 VAC主电路辅助触点的各类信号，无需外部信号调理器。其宽电压范围、强抗干扰能力及符合IEC 61508 SIL2的安全设计，使其成为紧急停车（ESD）、设备状态反馈等关键应用的理想选择。

从工程实践角度看，YOKOGAWA ANR10D的核心价值在于其“一卡通接”的灵活性与“故障可见”的诊断能力。传统DI模块通常仅支持单一电压等级（如24 VDC），若需接入高压触点，必须额外配置中间继电器——这不仅增加成本与故障点，还引入响应延迟。而ANR10D内置宽范围输入电路与高压光耦，可直接连接电机启动器的220 VAC辅助触点或压缩机振动开关的110 VDC干接点，大幅简化系统架构。同时，每通道配备绿色LED状态指示灯，并通过背板总线将开路、短路或信号抖动等异常实时上报至HIS操作站，使维护人员能快速定位是现场开关故障还是接线问题。

技术规格

产品型号：ANR10D

制造商：YOKOGAWA Electric Corporation

产品类型：10通道数字量输入模块（高电压兼容型）

输入类型：

干接点（Dry Contact）：内部提供查询电压（24 VDC）

湿接点（Wet Contact）：外部供电，支持24–230 VAC/24–250 VDC

通道数：10（完全独立，无公共端）

输入阻抗：>10 kΩ（典型值）

响应时间：≤10 ms（ON→OFF或OFF→ON）

隔离方式：通道间及现场侧对系统侧：光耦隔离+变压器隔离（≥2500 VAC）

状态指示：每通道绿色LED（输入有效时点亮）

供电方式：由I/O底板通过背板提供（查询电源及逻辑电源）

工作温度范围：0°C至+60°C

认证标准：CE,UL 61010-1,IEC 61508(SIL2),IEC 61326(EMC)

主要特点和优势

YOKOGAWA ANR10D的核心竞争力在于其高电压直连能力、通道级隔离安全性与智能诊断集成。在实际项目中，这意味着客户可用更少的硬件覆盖更多类型的现场信号，同时提升系统可维护性。尤其在安全仪表系统（SIS）的辅助监测回路中，其SIL2认证确保了输入信号的完整性——例如，当一台反应釜搅拌电机过载跳闸时，其主接触器的220 VAC辅助触点直接接入ANR10D，DCS立即捕获停机事件并触发联锁，全程无中间环节延迟或失效风险。

宽电压直连：无需中间继电器，直接接入24–230 VAC/DC现场信号，降低系统复杂度与成本。

干/湿接点自适应：同一模块可混合接入按钮（干接点）与电机触点（湿接点），灵活应对复杂现场。

SIL2合规：满足IEC 61508功能安全要求，适用于安全相关但非跳闸的监测回路。

实时通道诊断：支持开路检测（干接点模式）与信号有效性验证，减少误报与漏报。

热插拔支持：可在系统运行中更换模块，输入状态自动恢复，保障连续监控。

The YOKOGAWA ANR10D is a high-integrity digital input module engineered for reliable status acquisition in demanding industrial environments.With 10 fully isolated channels that accept both dry contacts and wet signals up to 230 VAC/250 VDC,it eliminates the need for external relay interfaces—simplifying wiring and improving response time.Certified to IEC 61508 SIL2 and featuring per-channel LED indication and diagnostic reporting,the ANR10D delivers the robustness and visibility required for safety-critical applications in refineries,chemical plants,and power stations,where every switch closure must be trusted.

应用领域

YOKOGAWA ANR10D广泛应用于需要直接采集高压或混合电压开关信号的关键场景。例如，在炼油厂催化裂化装置中，该模块同时接入：

反应器顶部紧急泄压阀的限位开关（干接点）

主风机电机启动柜的运行/故障辅助触点（220 VAC湿接点）

现场操作柱的手动停机按钮（干接点）

所有信号经ANR10D隔离后送入FCS，实现设备状态全息感知。又如在LNG接收站的BOG压缩机系统中，其高抗干扰能力确保在变频器启停瞬间仍能准确识别振动高高报警触点动作。

电机状态监控（运行/停止/故障触点）

阀门位置反馈（开/关到位限位开关）

安全联锁输入（急停按钮、门禁开关、液位高高开关）

报警与事件触发（火灾探测器干接点、皮带跑偏开关）

老旧CENTUM CS或μXL系统向CENTUM VP升级的DI替换方案

集成与配置要点

成功部署YOKOGAWA ANR10D的关键在于正确区分干接点与湿接点接线方式。许多用户误将湿接点信号接入干接点模式，导致内部查询电源短路。必须在Project Editor中为每个通道明确设置“Dry Contact”或“Wet Contact”属性，并按对应端子图接线。此外，对于长距离干接点信号（>100 m），建议启用软件“Debounce”滤波以抑制电缆感应噪声。

接线模式匹配：干接点使用内部24 VDC查询电源（接S+与I端子）；湿接点外部供电（接L/N与I端子）。

底板兼容性：仅支持YOKOGAWA AAB841/AAB842等通用I/O底板，固件版本需≥V3.0。

屏蔽接地规范：DI电缆使用屏蔽双绞线，屏蔽层单端接于I/O柜专用接地排。

安全回路验证：在FAT阶段，必须进行“强制断开+软件报警”测试，验证开路检测功能。

避免共模干扰：高压湿接点信号勿与模拟量电缆平行走线，最小间距300 mm。

生命周期与采购建议

YOKOGAWA ANR10D目前处于现役主力(Active)生命周期阶段，是CENTUM VP平台的标准高电压DI模块，YOKOGAWA持续制造并提供全球技术支持。对于新建大型流程装置，它是简化I/O架构的首选；对于存量系统，它是高价值备件。由于其直接关联安全与设备状态感知，仿制品可能导致误读或绝缘失效。深圳长欣作为YOKOGAWA授权渠道合作伙伴，确保所供ANR10D均为全新原装，附带出厂测试报告与SIL2合规声明。所有模块入库前均进行全通道干/湿接点功能测试、绝缘耐压验证（2500 VAC）及72小时老化试验，并提供12个月质保、现货供应及YOKOGAWA系统集成技术支持，保障客户每一处开关信号都被精准、安全地捕捉。

As an authorized supplier of YOKOGAWA critical I/O components,we deliver genuine ANR10D digital input modules with full traceability to factory test records and IEC 61508 compliance documentation.Every unit undergoes rigorous validation:10-channel dry/wet contact simulation test,dielectric strength verification(2500 VAC),and thermal stress screening.We maintain strategic inventory in Shenzhen to support urgent replacements across Asia-Pacific.Our engineering team provides pre-deployment wiring review and post-installation commissioning support,ensuring your digital input infrastructure delivers the reliability and safety integrity that modern process operations demand.
