产品详细说明

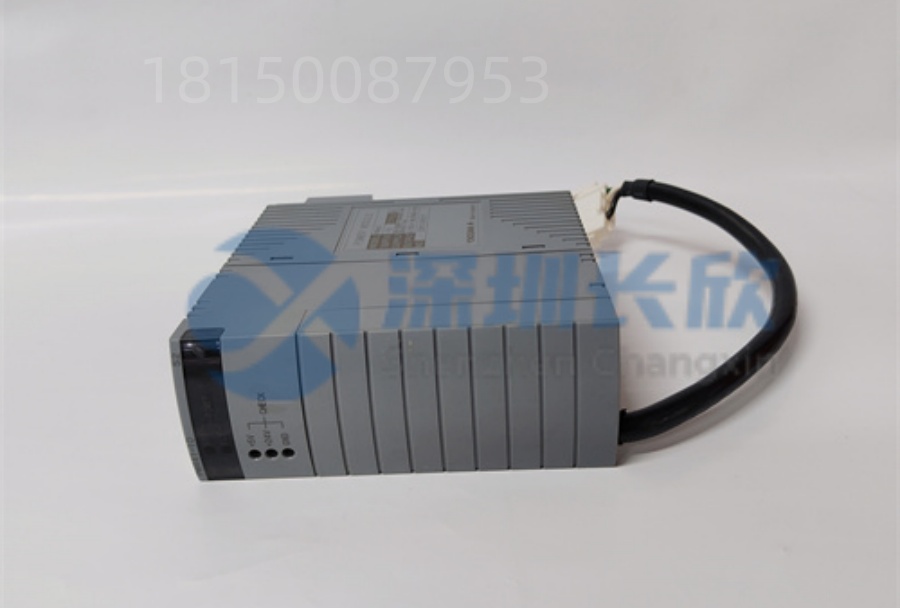

SDV144-S63 技术规格
产品型号：SDV144-S63 (常标注为 SDV144-S63 S4)
制造商：Yokogawa Electric Corporation (横河电机)
所属系列：S4系列 I/O模块
模块类型：数字输入模块 (Digital Input Module)
核心输入参数：
输入通道数： 16通道，采用模块隔离设计。
输入信号类型： 无电压触点（干接点）输入。
ON（导通）状态： 触点电阻 ≤ 1 kΩ。
OFF（断开）状态： 触点电阻 ≥ 100 kΩ。
输入电流： 6 mA ± 20% (在外部24V DC供电，输入电阻为0Ω时)。
外部电源要求： 24 V DC (+20% / -10%)，电流容量需满足 200 mA。
触点额定值： 24 V DC (+20% / -10%)，≥ 10 mA。
瞬时最大允许输入电压： 30.0 V DC。
输入响应时间： ≤ 40 ms (最大值)。
电气与环境参数：
模块功耗：
+5 V DC：最大 290 mA。
+24 V DC：最大 140 mA。
工作温度范围： -20°C 至 +70°C。
防护等级： 通常为IP20或更高(取决于安装方式)，需安装在控制柜内使用。
尺寸与重量：
尺寸：130 mm (长) × 32.8 mm (宽) × 107.5 mm (高)。
重量：约 0.36 kg (使用压接端子块或MIL电缆时);约 0.41 kg (带信号电缆接口适配器时)。
连接与系统特性：
连接方式： 支持压接端子块、MIL电缆或专用的信号电缆接口适配器（如AKB331）。
安全认证： 通过 SIL 2 认证 (符合 IEC 61508 标准)，适用于安全相关应用。
兼容性： 设计用于与横河电机的可编程逻辑控制器（PLC）和分布式控制系统（DCS） 无缝集成。
SDV144-S63 产品概述
在工业自动化系统中，控制器需要一双可靠的“眼睛”来感知现场设备的状态——是启动还是停止，是打开还是关闭。YOKOGAWA SDV144-S63 正是这样一双专为采集开关量信号设计的“工业之眼”——16通道数字输入模块。它并非执行复杂逻辑运算的CPU，而是位于控制系统I/O层的前端，专门负责将现场各种无源触点(如按钮、行程开关、继电器辅助触点)的“通”与“断”状态，准确、快速地转换为控制系统背板能够理解的数字信号。其核心价值在于高可靠性的信号采集。通过模块级的电气隔离，它能有效抵御现场常见的共模干扰和电压瞬变，防止误信号导致控制逻辑错误。紧凑的尺寸和16通道的高密度设计，使得它在有限的机架空间内能采集大量离散信号，提高了系统配置的经济性。对于使用横河控制系统的电力、化工、水处理等行业的用户而言，SDV144-S63 是保障其自动控制系统能够“看清”现场、做出正确判断的基础硬件单元。
主要特点和优势
16通道高密度与模块隔离设计，实现可靠、经济的信号采集： SDV144-S63 在一个紧凑的单模块中提供了16个独立的输入通道，显著提高了机架空间的利用率，降低了单点采集成本。其采用的模块隔离技术，确保了所有输入通道与控制系统背板之间具有有效的电气隔离屏障，能大幅抑制地线环路和共模噪声引起的信号干扰，从根本上保障了采集数据的真实性和可靠性，尤其适用于电气环境复杂的工业现场。
工业级可靠性与宽温工作范围，无惧严苛环境挑战： 该模块严格按照工业标准设计和制造，采用高品质元器件，能够在-20°C至+70°C的宽温度范围内稳定工作。这种坚固性设计使其能够适应从寒冷户外到高温车间等各种恶劣的工业环境，确保控制系统7×24小时连续运行过程中，前端信号采集环节的长期稳定。
灵活的连接方式与SIL 2安全认证，简化集成并满足安全应用： 模块支持压接端子、MIL电缆及专用信号电缆适配器等多种连接方式，为现场布线提供了灵活性，简化了安装和维护。更重要的是，它通过了 SIL 2安全完整性等级认证（IEC 61508），这意味着其设计、制造和测试过程满足功能安全标准的要求，可以用于构建安全仪表系统(SIS)或对安全有要求的控制回路，为用户提供了额外的安全保障。
Core Technical Advantages and Performance Highlights
The YOKOGAWA SDV144-S63 is a high-density, 16-channel digital input module engineered for reliable signal acquisition in demanding industrial environments. Its key strength lies in module-level isolation, which effectively shields the control system from electrical noise and ensures signal integrity across all 16 channels. Operating within a wide -20°C to +70°C temperature range, it delivers consistent performance under harsh conditions. The module supports versatile connection methods, including pressure clamp terminals and MIL cables, facilitating easy installation. Certified to SIL 2 according to IEC 61508. it meets stringent safety requirements for critical applications. With a fast 40 ms maximum response time and a low 6 mA input current, it provides precise and efficient monitoring of dry contact status from field devices like switches and sensors, making it a dependable foundation for Yokogawa’s automation systems.
应用领域
SDV144-S63 模块专为需要大量离散状态监测的工业自动化场景设计：
过程工业（化工、石油、天然气）： 用于监测泵、风机、阀门的运行/停止状态，液位开关、压力开关的报警状态，以及安全联锁回路中的触点状态。
电力行业： 用于采集断路器、隔离开关的辅助触点位置信号，以及保护继电器的跳闸信号。
制造业（汽车、机械、包装）： 应用于生产线，监测限位开关、光电传感器、按钮的状态，实现设备互锁和流程控制。
水与污水处理： 用于监测格栅机、泵、搅拌器的运行状态及各种液位报警开关。
楼宇自动化： 可用于采集消防报警、门禁状态、设备故障等干接点信号。
选型指南 / 购买建议
选型 YOKOGAWA SDV144-S63 时，需确保其与系统兼容并满足应用需求：
确认系统平台： 首要条件是您的控制系统必须是横河电机（Yokogawa）的DCS或PLC系统(如CENTUM系列、FA-M3系列等)，并且支持S4系列I/O模块。该模块是横河专用产品，不适用于其他品牌系统。
评估输入需求： 明确需要监测的干接点设备数量。SDV144-S63 提供16个通道，若需要更多，则计算所需模块数量。确认现场触点类型为无源干接点，其ON/OFF电阻需在模块规定范围内(ON≤1kΩ, OFF≥100kΩ)。
核实安全等级： 如果应用涉及安全仪表功能(SIF)，需要SIL认证的组件，那么 SDV144-S63的SIL 2认证 是一个关键选型依据。但需注意，整个安全回路的等级由最弱的环节决定，需进行系统性的安全评估。
检查电源与连接： 确保能为模块提供稳定的24V DC外部电源，并满足电流容量要求。根据现场接线习惯，选择合适的连接器类型(压接端子或MIL电缆)。
注意产品状态： 该模块是横河成熟产品线的一部分，采购时建议通过正规代理商或授权渠道，确保获得原装正品和可靠的技术支持。
常见问题解答 (FAQ)
问：SDV144-S63 是模拟量模块还是数字量模块?它能接什么信号?
答：它是数字量（开关量）输入模块。专门用于采集无电压的干接点信号，例如按钮、限位开关、继电器触点等设备的“通”或“断”状态，不能用于连接4-20mA、0-10V等连续变化的模拟量信号。
问：模块的“模块隔离”是什么意思?有什么好处?
答：“模块隔离”是指模块的所有输入通道作为一个整体，与控制系统背板（及内部电路）之间通过光耦或变压器等方式实现了电气隔离。这能有效阻断现场信号地与系统逻辑地之间的电位差和干扰电流，防止共模电压损坏模块或引起误信号，极大地提升了抗干扰能力和系统安全性。
问：什么是SIL 2认证?有这个认证的模块可以直接用在安全系统里吗?
答：SIL（安全完整性等级） 是衡量一个设备或系统执行安全功能可靠性的指标，SIL 2是其中一个等级，认证依据IEC 61508标准。拥有SIL 2认证表明该模块的设计和制造满足了一定的安全可靠性要求。但是，单独一个SIL 2模块不能构成一个安全系统。安全系统需要从传感器、逻辑控制器到执行器的整个回路进行设计、验证和认证。该模块可以作为经认证的安全回路中的一个合格组件使用。
问：模块的响应时间是40ms，这个速度够快吗?
答：40ms的响应时间对于绝大多数过程控制和设备状态监测应用是完全足够的。例如，监测一个泵的启停状态或一个阀门的开限位，这种变化速度通常以秒计。只有在需要检测极高频率的脉冲信号(如高速计数)时，才需要更快的专用模块。40ms的指标确保了信号变化的可靠捕捉，同时避免了因触点抖动可能产生的误报。
问：这个模块支持热插拔吗?
答：关于热插拔能力，搜索结果未明确说明。对于横河S4系列这类工业I/O模块，是否支持热插拔通常取决于其所属的特定机架或底板的设计，以及系统软件的配置。在进行任何在线插拔操作前，必须查阅该模块和对应机架的官方硬件手册，并严格遵守安全规程，否则可能导致模块损坏或系统故障。
客户案例分享 / 成功应用解析
华北某大型火力发电厂的输煤程控系统改造项目中，需要可靠采集遍布数百米输煤廊道上的上百个跑偏开关、拉绳开关、堵煤开关的状态信号，用于紧急停机联锁。项目选用了横河的PLC系统，并大量配置了 SDV144-S63 数字输入模块。每个模块的16个通道被用于采集这些安全开关的干接点信号。得益于模块的模块隔离设计，即使部分传感器电缆较长且与动力电缆并行敷设，也有效避免了干扰引起的误报警。其SIL 2认证也为整个输煤安全联锁回路提供了符合标准的硬件基础。自投运以来，系统运行稳定，准确捕捉了多次真实的设备异常(如皮带跑偏)，并及时触发停机，避免了设备损坏。电厂维护工程师评价道：“SDV144-S63 模块就像可靠的‘哨兵’，信号从未出现漂移或误报，为我们实现无人值守的输煤廊道提供了坚实的数据基础。”
相关产品
SDV144-S61： 标准型16通道数字输入模块，无特殊认证。
SDV144-S62： 16通道数字输入模块，增强输入浪涌保护。
SDV144-S64： 适用于扩展温度环境的16通道数字输入模块。
ADV151-P00： 16通道数字输出模块(晶体管型)，与输入模块配套使用。
AAI143-H00： 16通道模拟量输入模块(4-20mA)，用于采集连续过程变量。
ALR121-S00： 逻辑解算器模块，用于安全仪表系统(SIS)。
安装与维护
安装前准备： 安装必须由合格电气人员执行。确认控制系统已断电。准备好合适的螺丝刀、压线工具及指定的连接器(如AKB331适配器)。仔细阅读横河S4系列I/O模块的硬件安装指南。
安装步骤：
模块安装： 将 SDV144-S63 模块对准PLC或DCS机架上的空闲I/O插槽，平稳地插入到底，确保背板连接器完全啮合，然后锁紧模块的固定螺丝或卡扣。
外部电源连接： 根据接线图，为模块连接稳定的24V DC外部电源，注意极性。
信号线接线： 使用屏蔽双绞线连接现场干接点。将线缆正确接入模块前端的压接端子块或通过MIL电缆/专用适配器连接。确保屏蔽层在控制系统侧单点接地。
软件配置： 上电后，通过横河的组态软件(如FA-M3编程软件或CENTUM组态工具)添加该模块，并为其分配正确的机架号和槽位号，配置各通道的滤波时间等参数。
维护建议：
状态监控： 定期通过编程软件或HMI检查模块的诊断状态和各个通道的输入值，确认工作正常。
环境与清洁： 保持控制柜内清洁、干燥、通风良好。定期用干燥压缩空气清洁模块表面的灰尘。
接线检查： 定期检查所有信号接线端子是否紧固，防止因振动导致松动。
备份配置： 在对硬件进行任何操作前，务必对整个控制系统的硬件配置和应用程序进行完整备份。
