产品核心摘要

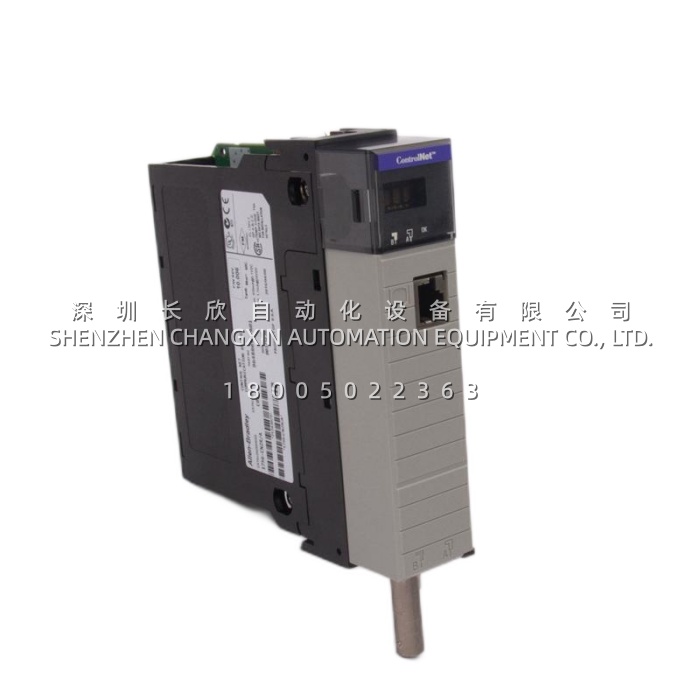

- 型号: Allen-Bradley 1756-CNBR
- 品牌: Allen-Bradley（罗克韦尔自动化）
- 系列: ControlLogix 5000
- 核心功能: ControlLogix控制器与ControlNet网络之间的桥接通信，支持冗余介质
- 产品类型: ControlNet冗余网桥通信模块
- 关键规格: 2个BNC端口 | 5Mbps | 99节点 | 64连接 | 单槽
- 成色: 全新原装（New Surplus），非翻新
- 库存状态: ⚠️ 已停产（2024年12月31日），库存有限
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | Allen-Bradley 1756-CNBR |
| 制造商 | 罗克韦尔自动化 (Allen-Bradley) |
| 所属系列 | ControlLogix 5000 |
| 产品类型 | ControlNet冗余网桥通信模块 |
| 网络协议 | ControlNet（CIP协议） |
| 通信速率 | 5 Mbps |
| ControlNet端口 | 2个BNC端口（支持双缆冗余介质） |
| NAP端口 | 1个RJ45网络访问端口 |
| 最大节点数 | 99个 |
| 最大连接数 | 64个双向连接（预定/非预定混合） |
| Logix连接数 | 40-48个 |
| 背板电流（5.1V） | 970 mA |
| 背板电流（24V） | 1.7 mA |
| 最大功耗 | 5.1 – 5.5 W |
| 热耗散 | 17.4 – 17.5 BTU/hr |
| 隔离电压 | 30V连续（基本绝缘） |
| 工作温度 | 0°C ~ 60°C |
| 存储温度 | -40°C ~ 85°C |
| 相对湿度 | 5% ~ 95%（无冷凝） |
| 冲击 | 运行30G / 非运行50G |
| 振动 | 2G @ 10-500Hz |
| 插槽宽度 | 单槽 |
| 安装位置 | ControlLogix机架任意槽位 |
| 重量 | 约0.293 – 0.45 kg |
| 原产国 | 美国 |
| 停产状态 | 2024年12月31日已停产 |
| 替代型号 | 1756-CN2R（推荐升级型号） |
产品深度介绍
Allen-Bradley 1756-CNBR 是罗克韦尔自动化ControlLogix平台下的ControlNet冗余网桥通信模块。它在ControlLogix机架中扮演“通信枢纽”的角色——将机架内的控制器、I/O模块接入ControlNet网络，实现控制器之间、控制器与远程I/O站之间的数据交换。
与基础型1756-CNB的最大区别在于：1756-CNBR多出一个BNC端口，支持双缆冗余介质部署。当主电缆因断线或接头松动导致通信中断时，模块可自动切换至备用通道，切换时间不超过50ms。对于依赖ControlNet网络的SIL2级安全应用，这种冗余能力是官方推荐配置。
1756-CNBR负责调度网络上的预定数据（与Logix5550控制器配合），同时桥接ControlLogix背板与ControlNet网络之间的非预定数据。最大支持99个节点和64个双向连接，单模块可承载40-48个Logix通信连接。
