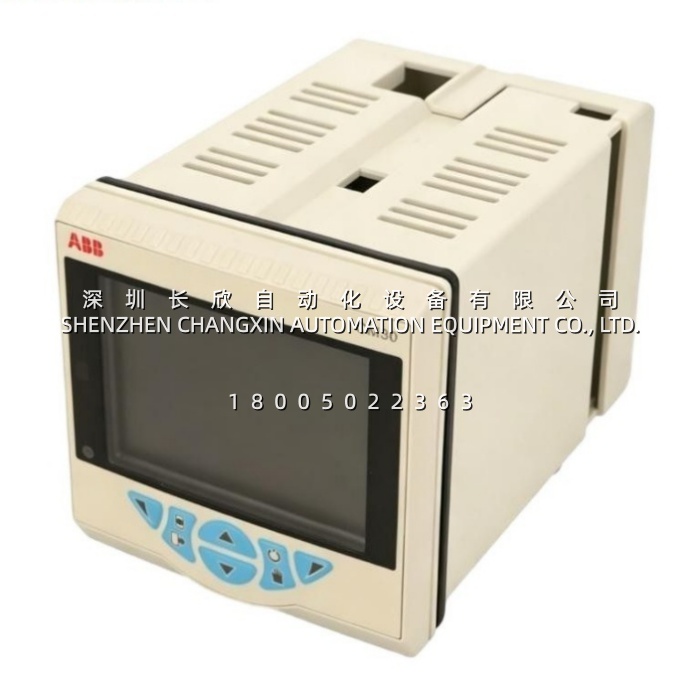

产品核心摘要 | Product Core Brief
- 型号 (Model): CM30（完整订货号形如 CM30/000S0E0/STD、CM30/100S0E0/STD，后缀决定硬件配置）
- 品牌 (Brand): ABB
- 系列 (Series): ControlMaster CM30 —— ABB 记录仪与控制 (Recorders & Controllers) 产品线
- 核心功能 (Core Function): 1/4 DIN 面板式 PID 过程控制器，温度压力流量液位都能调
- 产品类型 (Type): 通用过程控制器 / 回路调节器，不是 PLC 也不是 DCS 模块
- 关键规格 (Key Specs): 1/4 DIN (96 × 96 mm) 面板开孔 92 × 92 mm；彩色 TFT 显示屏；前面板 IP66 / NEMA 4X
- 成色: 常见供货为全新原装 (New Surplus)，具体以实际库存确认为准
⚠️ 选型提醒：CM30 是系列名，不是单一型号。 后面那串配置码（000S0E0、100S0E0、3S0S0E0 之类）决定了输入路数、有没有通讯口、显示屏尺寸。只报”CM30″下单，很容易拿到跟现场不匹配的版本。
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 面板尺寸 | 1/4 DIN，96 × 96 mm（开孔 92 × 92 mm），机身深度约 110 ~ 160 mm 视配置而定 |
| 显示 | 全彩 TFT 液晶，带历史趋势与过程参数显示（渠道常见 3.5 英寸与 5.5 英寸两种说法，以实物为准） |
| 模拟输入 | 通用输入，兼容 B/E/J/K/N/R/S/T 热电偶、Pt100 热电阻、mV / V / mA / 电阻 / 频率 / 开关量信号 |
| 模拟输出 | 1 路隔离 0 ~ 20 mA（最大负载 750 Ω），部分配置含多路输出与变送器供电 |
| 继电器输出 | 1 组转换触点，5 A 250 V AC（部分配置提供 2 组） |
| 控制策略 | PID、级联、前馈、比例、预测、自适应控制，双回路控制，数学与逻辑运算、累积功能 |

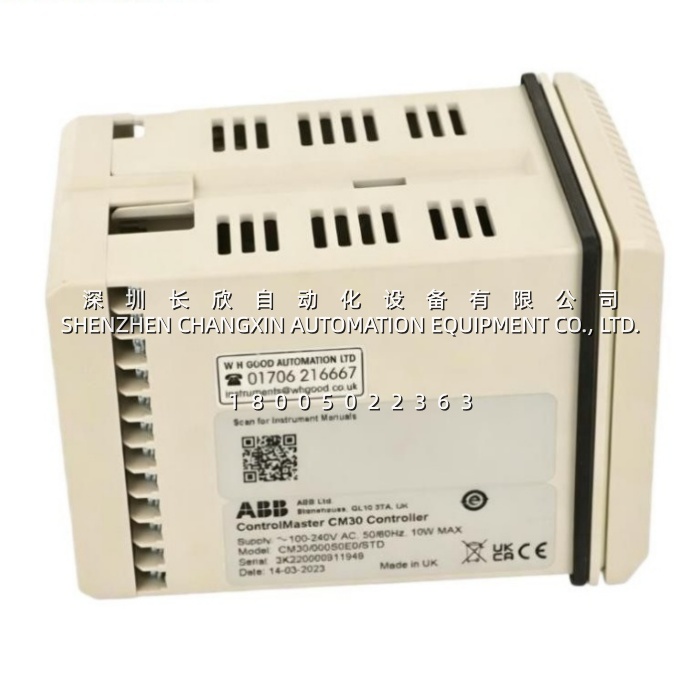

| 供电 | 90 ~ 264 V AC 宽电压；最大功耗约 10 W（部分配置标至 50 W，以实物铭牌为准） |
| 通讯选项 | Modbus RTU（RS-485）与以太网可选装 —— 基础版 000S0E0 无内置通讯口 |
| 前面板防护 | IP66 / NEMA 4X（柜内安装时防尘防水） |
| 组态方式 | 前面板菜单导航，或 ABB 电脑组态软件（ConfigPilot 一类） |
| 自整定 | 支持高级自动整定 (Autotune)，缩短调试时间 |
| 安装方式 | 面板嵌入式，随机支架固定 |
| 典型应用 | 温度、压力、流量、液位等单回路或双回路过程控制 |
产品深度介绍 | Product Introduction
同样是 ABB 的面板控制器，CM10/CM15 属于够用就好的入门档，屏幕小、功能固定，遇到需要级联或者前馈的工况就得外接仪表凑。 往上走了一档：1/4 DIN 的标准面板尺寸没变，但换上了彩色 TFT 屏和可扩展的软硬件架构，级联、前馈、比值、自适应这些策略直接做在表里，不需要再叠一台 PLC 去补功能。说白了，它是给”单回路不够用、上 DCS 又太重”那一层需求准备的。
现场真正省时间的地方有两处。一是通用输入——热电偶、热电阻、mV、mA、电阻、频率信号都能直接接，不用为每种传感器配信号调理模块，柜内空间和接线工时都省下来。二是通讯选装有弹性：Modbus 和以太网都是可选件，基础版不装就便宜一截，要连上位系统时再补上，不必为用不到的功能付钱。IP66 / NEMA 4X 的前面板防护在食品饮料、水处理这类需要冲洗的场合很实用（注意是前面板防护，机身还得装在柜里）。
也有几个边界要讲清楚，免得买错。它没有逻辑顺序控制能力，需要复杂顺控、批量配方或者大量数据记录的场合， 顶不住，该上小型 PLC 或者更强的过程控制器。渠道上关于它的参数写得挺乱——同一型号有的标 8 路输入、有的标 2 路，有的写自带以太网、有的写无通讯，还有把工作温度、功耗、重量写成完全不同数值的。这些差异基本都来自配置码不同，不是同一块表。 下单前务必核对手上仪表
