关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | CM30（ControlMaster 系列） |
| 安装尺寸 | 1/4 DIN（面板开孔 92×92 mm，面板尺寸 97×97 mm） |
| 面板深度 | 约 121 mm（机柜内安装深度） |
| 显示屏 | 3.5英寸全彩TFT液晶屏，多行显示 |
| 供电电源 | 100-240V AC（标准）或 10-36V DC（可选） |
| 功耗 | 最大 10W |
| 模拟量输入 | 2路（1路标配+1路选配），支持热电偶、RTD、mA、mV、V、电阻 |
| 模拟量输出 | 1路标配（0-20mA可编程，最大负载750Ω），另有1路可选 |
| 继电器输出 | 共4路（1路标配+3路选配），触点容量 5A/240V AC |
| 数字I/O | 6路（2路标配+4路选配），可编程为输入或输出，符合IEC 61131-2 |
| 通讯接口 | MODBUS RS-485、以太网（选配）、IrDA 红外通讯口 |
| 防护等级 | 前面板 IP66 / NEMA 4X |
| 工作温度 | 0°C 至 +55°C |
| 存储温度 | -20°C 至 +70°C |
| 重量 | 约 0.5 kg |
| 认证标准 | cULus，符合 IEC 61010-1、IEC 61326（工业环境EMC） |
产品深度介绍

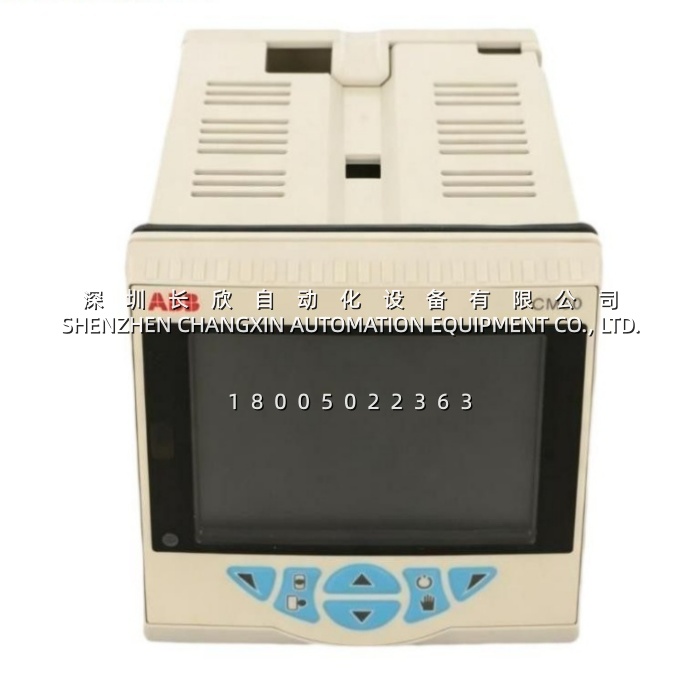

ABB ControlMaster CM30 是一款 1/4 DIN 尺寸的单回路通用过程控制器，定位很清晰——给工业现场提供一台配置灵活、上手快、显示直观的 PID 调节器。
拿它跟常规的温控表头比，最直观的区别就是这块 3.5 英寸的全彩 TFT 屏幕。传统控制器通常是一段式数码管或单色液晶，而 CM30 的彩屏上能同时显示 PV（过程值）、SP（设定值）、输出百分比，还能显示历史趋势曲线，不用切页面就能看清变化趋势 。
硬件选型上 CM30 做得比较灵活。基础配置给 2 路模拟量输入、1 路模拟量输出、2 路继电器，另外还有可选的额外 AI、AO 和继电器扩展槽 。这意味着同一块表可以同时接热电偶测温、接收 4-20mA 压力信号，输出端同时控制加热器和报警灯。
控制功能方面它支持 PID 自适应调节、串级控制（Cascade）、前馈控制（Feed-forward）、比值控制（Ratio）和预测控制策略 。做非线性的加热/冷却过程时，可以用”增益调度（Gain Scheduling）”功能——根据当前过程状态自动切换 3 组不同的 PID 参数 。另外它也支持分路输出控制（Split Output），一路控制加热、一路控制冷却。
