产品核心摘要
- 型号：V18345-2010521001
- 品牌：ABB（原属 Tyco，现归 ABB 测量与分析业务）
- 系列：TZIDC（TZIDC-100，4-20 mA / HART 平台基型）
- 产品类型：智能电气阀门定位器（Electro-Pneumatic Positioner）
- 核心功能：把 DCS/PLC 的 4-20 mA 设定信号变成气动输出，驱动调节阀走到指定开度并稳住
- 关键规格：双作用输出、故障闭锁（Fail Freeze）、自带 4-20 mA 阀位反馈、铝合金壳体带机械位置指示
- 成色说明：需按订单确认，市场以原厂库存件与新件为主
- ⚠️ 两个必须核对的点：防爆代码为 0 = 无防爆认证；通信代码为 1 = 不带 HART 模块（详见下文）
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号 / 订货号 | V18345-2010521001（分段写法 20.1.0.5.2.1.00.1） |
| 所属系列 | ABB TZIDC（TZIDC-100） |
| 壳体 / 安装（代码 20） | 铝合金喷漆，带机械位置指示；直行程按 DIN/IEC 534 / NAMUR，角行程按 VDI/VDE 3845 |
| 输入信号（代码 1） | 4-20 mA DC，两线制，带 LKS/LCI 适配器插口 |
| HART | 本型号通信代码为 1，按官方选型表不含 FSK/HART 模块 |
| 防爆（代码 0） | 无防爆认证（危险区需选防爆代码版本） |
| 输出 / 安全位（代码 5） | 双作用，Fail Freeze——断电气源或信号时阀门保持当前位置 |
| 接口（代码 2） | 电气 1/2-14 NPT；气源 1/4-18 NPT |
| 阀位反馈（代码 1） | 插入式模拟反馈模块，4-20 mA，两线制 |
| 机械数字反馈（代码 00） | 无 |
| 行程范围 | 直行程 20-150 mm；角行程最大 125° |
| 气源压力 | 1.4-6 bar（部分资料标 1.4-7 bar / 20-100 psi，以铭牌为准） |
| 耗气量 | 稳态 ≤ 0.03 kg/h；气容 ≥ 13.5 kg/h |
| 控制精度 | 出厂典型 ±0.3% FS；死区最小可设 0.1% |
| 工作温度 | −40 °C 至 +85 °C |
| 防护等级 | IP65 / NEMA 4X（部分资料标 IP66，以实物铭牌为准） |
| 抗振 | 最高 10 g（10-80 Hz 区间） |
| 显示与操作 | 两行 LCD + 四个操作按键，防护盖下 |
| 诊断数据 | 阀门动作次数、累计行程，可设阈值报警 |
| 尺寸 / 重量 | 约 168.5 × 101 × 114.5 mm；1.7 kg |
产品深度介绍
V18345-2010521001 是 TZIDC 家族里的一台”双作用 + 故障闭锁”机型。它的活儿很直接：接 4-20 mA，读阀门实际行程，算偏差，调输出气压，把阀芯顶到位。真正值得说的是代码 5——故障闭锁，也就是常说的三断保护，断电、断气、断信号时阀门锁在当前开度不跑位。对不能随便全开全关的工段，这个行为比”故障安全复位”更合适。

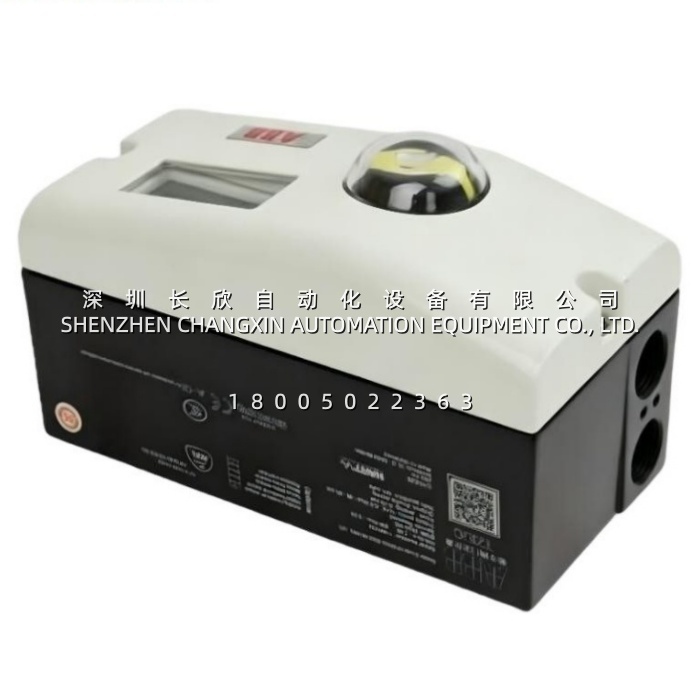

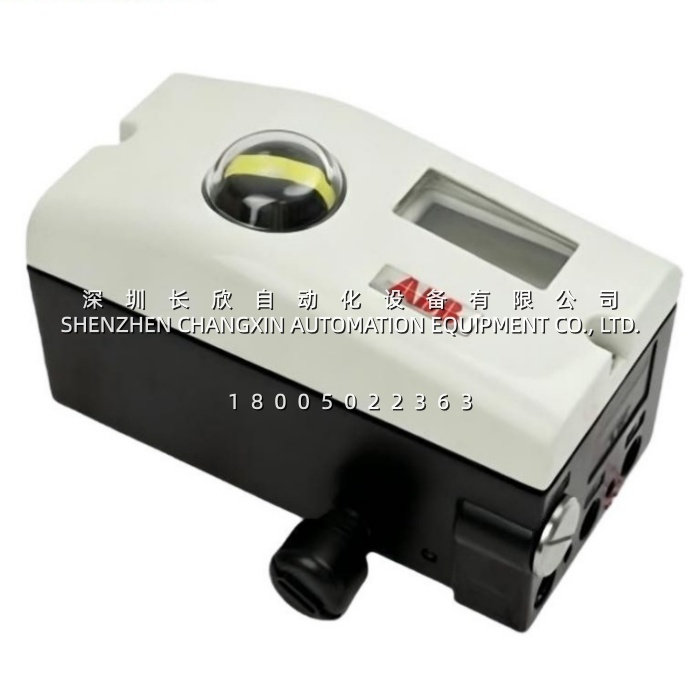

它自带 4-20 mA 阀位反馈模块，不用外挂；壳体带机械指针，断电能看出阀门大概在哪个位置；前面板四个按键加两行 LCD，一键 Autoadjust 自动整定，现场不用背电脑。这些都是 TZIDC 卖了多少年的老本行，没什么新鲜感，但好用。
