关键技术规格
| 参数项 | 参数值 |
|---|---|
| 产品型号 | 1794-IE8B |
| 制造商 | Allen-Bradley / Rockwell Automation（美国，威斯康星州密尔沃基） |
| 产品类别 | 模拟量输入模块（Analog Input Module） |
| 所属系列 | FLEX I/O（1794 系列），与 1794-IE8、1794-IE12 同族 |
| 输入通道数 | 8 路 |
| 输入类型 | 电压、电流、热电偶（TC）、RTD（依组态与端子基座而定） |
| 输入范围（电压） | ±10 V、0–10 V、0–5 V、1–5 V、±5 V |
| 输入范围（电流） | 0–20 mA、4–20 mA、±20 mA |
| 分辨率 | 16 位（含符号位，有效 15 位） |
| 精度 | ±0.1% 满量程（典型，25 °C）；±0.3% 满量程（全温区） |
| 转换时间 | < 1 ms / 通道（8 通道合计 < 8 ms） |
| 采样模式 | 同步采样（8 通道同周期） |
| 输入阻抗 | > 1 MΩ（电压）；250 Ω（电流，内置精密电阻） |
| 隔离 | 通道间隔离 1500 V AC；通道对背板隔离 2500 V AC |
| 共模抑制比 (CMRR) | > 90 dB @ 50/60 Hz |
| 供电电压 | 24 VDC（±10%，即 21.6–26.4 VDC） |
| 功耗 | < 3 W（典型 1.8 W，含端子基座） |
| 背板电流 | < 400 mA @ 5 VDC（从 FLEX 总线取） |
| 数据格式 | IEEE 754 浮点 / 整数（依控制器数据类型） |
| 工程单位换算 | 模块内部完成，直接输出工程量（°C、bar、mm 等） |
| 断线检测 | 支持（4–20 mA 回路，< 3.6 mA 报 Under Range） |
| 超限检测 | Under Range / Over Range 标志位，可读 |
| 接线端子 | 可拆卸 12 位端子块（1794-TB3 / 1794-TB3S），弹簧式 |
| 端子基座 | 1794-TBN（B 系列专用，与 A 系列不通用） |
| 模块宽度 | 单槽（约 46 mm） |
| DIN 导轨安装 | 35 mm DIN 导轨（EN 60715） |
| 工作温度 | 0 至 +60 °C（水平安装）；垂直安装降额至 50 °C |
| 存储温度 | –40 至 +85 °C |
| 相对湿度 | 5% 至 95%，无凝露 |
| 振动 | IEC 61131-2，5–150 Hz，0.15 mm 振幅 |
| 冲击 | IEC 61131-2，15 g，11 ms |
| 防护等级 | IP20（柜内安装） |
| 前面板指示 | 8 个通道 OK 灯 + 1 个模块 OK 灯 + 1 个网络/背板灯 |
| 诊断信息 | 断线、超限、超温、校准错误、端子未接、通道故障 |
| 校准 | 出厂校准，用户不可调；建议 5 年返厂校准一次 |
| 支持控制器 | ControlLogix（1756 系列）、CompactLogix（1769 系列，经 1794-AENT）、PLC-5、SLC 500、MicroLogix（经适配器） |
| 通信适配器 | 1794-ASB（Remote I/O）、1794-AENT（EtherNet/IP）、1794-ACNR15（ControlNet） |
| 组态软件 | RSLogix 5000 / Studio 5000 Logix Designer |
| 热插拔 | 不支持。必须断电后更换（FLEX I/O 系列通病） |
| 认证 | CE、UL 508、cULus、CSA、ATEX Zone 2、RoHS |
| 生命周期状态 | Active（在产），但 B 修订版库存趋紧，建议关注 C 修订 |
产品深度介绍
在自动化柜里，模拟量输入模块是最”安静”的故障源。它不像数字量输出那样烧保险、不像通信模块那样亮红灯，它只是悄悄地给你一个错的值——温度低 2 °C、压力高 0.3 bar、流量漂 1%。操作员看不出，PLC 不报警，直到产品质量出了偏差、直到轴承烧了、直到汽包水位低到保护动作。

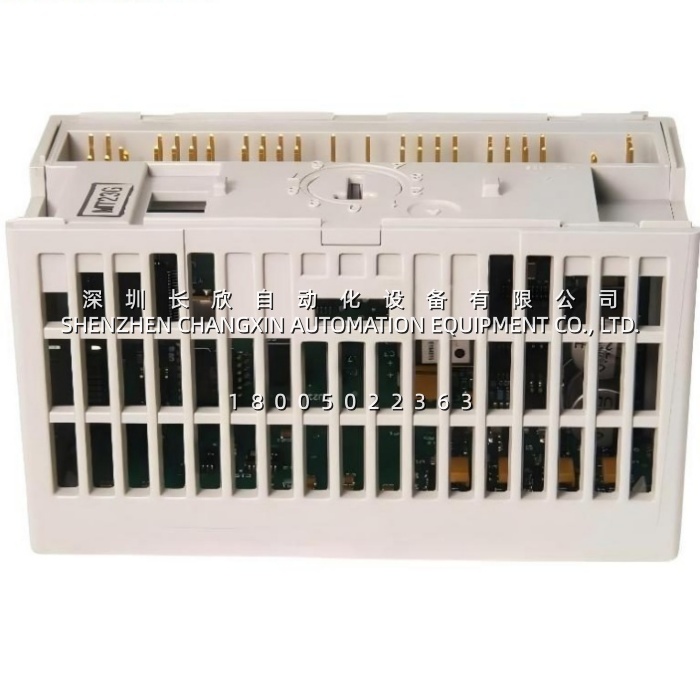

Allen-Bradley 1794-IE8B 就是干这个活的。它是 Rockwell FLEX I/O 系列（1794 系列）的 8 通道模拟量输入模块，Rev B 修订版。8 个通道，16 位分辨率，< 1 ms 转换时间，24 VDC 供电，1500 V AC 通道间隔离，2500 V AC 通道对背板隔离。插在 FLEX 底座（1794-TBN）上，通过 1794-ASB / 1794-AENT / 1794-ACNR15 适配器，挂到 ControlLogix、CompactLogix、PLC-5 或 SLC 500 上。
它存在的意义不是”能采 8 个模拟量”，而是”在 480 V 接触器旁边、在变频器柜里、在 –40 °C 的罐区，采得准、报得出、换得快”。
跟 1794-IE8（A 修订，无 B）比，1794-IE8B 的改动主要在三个方面：端子基座换成 1794-TBN（B 系列专用，与 A 系列不通用——这是现场最容易踩的坑）；诊断更细（新增断线、超限、超温、校准错误、端子未接 5 类诊断，A 版只有”通道故障”一个位）；精度在全温区从 ±0.5% 提升到 ±0.3%。
跟 1794-IE12（12 通道）比，IE8B 每个通道的采样保持电容独立，8 通道同步采样，适合同一时刻对比多路信号的场合（如三相电流、多点温差）。IE12 是轮换采样，便宜 30%，但 12 个通道共享转换时序，不适合需要”同一瞬间”的数据。
一个经验判断： 如果这 8 个通道里，有任何一个用于保护或联锁（如”轴承温度 > 85 °C 跳机”），选 IE8B 而不是 IE12。同步采样在保护回路里不是奢侈，是必须。
