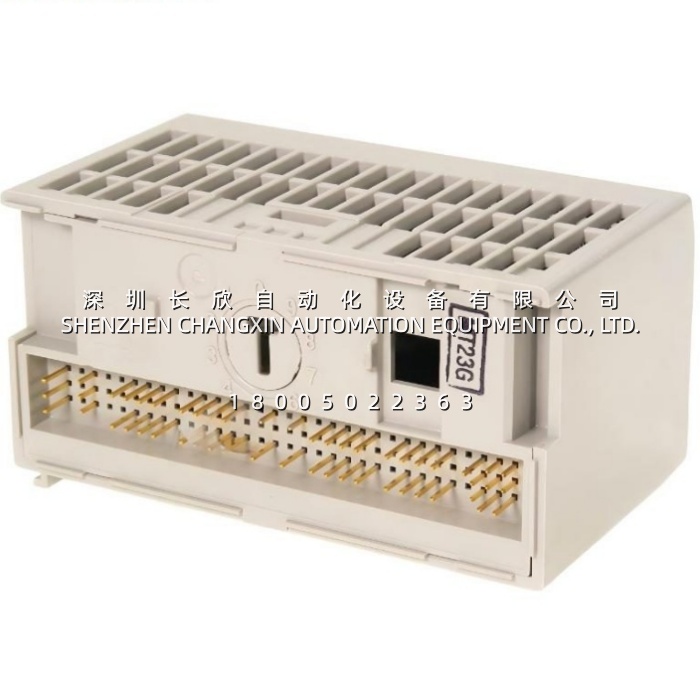

产品核心摘要
- 型号：1794-IE8 Series B（标注 1794-IEB2 的实物需核实）
- 品牌：Allen-Bradley / Rockwell Automation
- 系列：FLEX I/O 1794 平台
- 核心功能：采集 8 路单端模拟信号，支持电流或电压输入
- 产品类型：模拟量输入模块（非隔离，单端）
- 关键规格：8 通道 | 12 位分辨率 | 256 µs 全通道转换 | 24 VDC 供电 | 需配 1794-TB2/TB3 端子底座
- 生命周期状态：Active Mature（活跃成熟期），仍在产，但新设计建议转向 FLEX 5000
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 通道数 | 8 路，单端，非隔离 |
| 分辨率 | 12 位（单极性）/ 11 位+符号（双极性） |
| 输入信号范围 | 4–20 mA, 0–20 mA, ±10 V, 0–10 V（用户可配置） |
| 转换速率 | 256 µs（全通道） |
| 数据格式 | 左对齐 16 位二进制补码 |
| 绝对精度 | 0.29% 满量程 @ 25°C |
| 温度漂移 | 电流输入：0.00407%/°C；电压输入：0.00428%/°C |
| 阶跃响应（63%） | 电流：18.2 ms；电压：9.4 ms |
| 外部供电 | 24 VDC 标称（19.2–31.2 VDC 范围） |
| 背板电流 | 20 mA（Flexbus） |
| 功耗 | 3 W max @ 31.2 VDC |
| 隔离电压 | 850 VDC 测试 1 秒（用户侧对系统侧），通道间无隔离 |
| 钥匙开关位置 | 3 |
| 工作温度 | 0–55°C |
产品深度介绍
1794-IE8 在 FLEX I/O 家族里的位置，可以用一句话概括：它是那个“够用但别指望太多”的模拟量入口。 8 个通道、单端输入、12 位分辨率、通道间不隔离——每一项都在告诉你它的设计边界在哪里。
但这块卡在存量系统里的保有量很大。FLEX I/O 平台从 1990 年代开始部署，1794-IE8 系列 B 是后续改进版，主要变化在电源上电行为和未配置状态下的输出逻辑。Series A 在上电未配置时会输出 2V 或 4mA，Series B 改成了 0V 或 0mA，这在安全回路设计上是个有实际意义的差异。
它真正被需要的地方，是那些不需要通道级隔离、不需要 HART、对转换速度要求不高的常规模拟量采集场景。 温度变送器输出的 4–20mA、压力传感器的 0–10V、变频器反馈的电流信号——这些信号本身的精度需求就在 0.5% 左右，用 12 位分辨率采集足够了。真正需要 16 位、通道隔离或 HART 透传的场合，Rockwell 有 1794-IE12、1794-IF4I 和 1794-IE8H 覆盖。
