关键技术规格 | Key Technical Specifications
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | 5500-577 |
| 制造商 | Woodward（美国） |
| 产品类型 | 继电器输出模块（Relay Module） |
| 所属系列 | Woodward 5500 系列（505 / NetCon / MicroNet 配套） |
| 继电器通道数 | 28 通道 |
| 继电器触点类型 | SPDT（Form C，NO/COM/NC） |
| 机架供电电压 | 24 VDC（标称） |
| 模块功耗 | 0.3 A @ 24 V |
| 线圈-触点隔离 | 1500 V AC |
| 输出隔离方式 | 光耦隔离 + 继电器隔离，抗现场干扰 |
| 工作温度 | –20 至 +70 °C |
| 存储温度 | –40 至 +85 °C |
| 相对湿度 | 5 – 95% RH 无凝露 |
| 外形尺寸 | 191 × 25 × 235 mm（长 × 高 × 深，以原厂手册为准） |
| 重量 | 约 0.95 kg |
| 安装方式 | Woodward 控制机架 / 机柜插卡式安装 |
| 维护方式 | 插件式模块，支持在线拔插更换 |
| 原产地 | 美国 |
| 典型应用机型 | Woodward 505 / 505E、NetCon 5000、MicroNet Simplex/Plus 调速控制系统 |
| 配套模块 | 5437-419 / 5437-687 现场端子模块、5500-332、5466-258 等 |
| 典型用户行业 | 火电/汽机、燃机、压缩机、柴油及燃气发动机、船用动力、过程工业 |
产品深度介绍 | Product Introduction

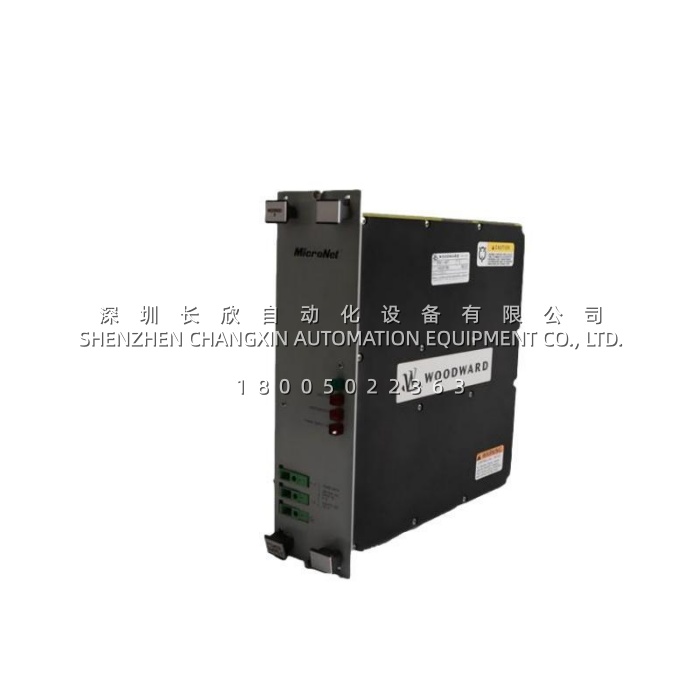

Woodward 5500-577 是美国 Woodward 5500 系列中的 28 通道继电器输出模块，主要服务于 Woodward 505 / 505E 汽轮机数字调速、NetCon 5000、MicroNet Simplex/Plus 等主驱动控制平台。它接收来自 CPU 或控制模块的开关量指令，通过 28 路 SPDT（Form C）继电器触点向外部设备提供可靠的”通/断”控制信号，广泛用于启动/停机回路、跳闸联锁、报警信号灯、电磁阀、辅助继电器和 DCS 联锁接口。模块由 24 VDC 机架母线供电，功耗 0.3 A，线圈与触点之间提供 1500 V AC 的电气隔离，输出回路具备光耦隔离能力，能有效抑制现场接线引入的共模干扰，适合部署在电力、石化、海上平台、船舶等电磁环境恶劣的场合。
从备件管理角度看，5500-577 属于ABC 分类中的 B 类关键备件——它是 Woodward 控制系统与现场执行/报警层之间的”开关量桥接器”，单台价值不高、消耗频次中等，但一旦失效会导致对应机组联锁/报警信号无法输出，触发非计划跳闸或被迫手动干预。由于 Woodward 505 / NetCon 老平台已进入生命周期后段，原厂交期波动（Lead time variability）通常在 6–14 周之间且逐季放大，最小/最大库存建议按 Min 1 / Max 2 配置；对在役机组数量较多的用户建议在官方库存窗口期一次性执行 Last-time-buy（末次采购）锁定 3–5 年用量，避免停产后的二级市场溢价。通过供应商整合将 5500-577 与同系列 5437 端子模块、5500-332、5466-258 等打包采购，可显著压缩单件总持有成本（TCO）；集团型用户可将此类跨厂区通用的 Woodward 继电器模块纳入跨厂共享库存池，降低库存持有成本并缩短应急响应时间。一次非计划跳机造成的产能损失远超备件投入，对承担关键旋转设备控制任务的 Woodward 系统而言，5500-577 的适度现货储备属于高保障的关键保险配置。
