关键技术规格
| 参数项 | 规格值 | 来源/说明 |
|---|---|---|
| 产品型号 | 05701-A-0302 | 催化型单通道控制卡 |
| 系统归属 | System 57（5701/5704 机架） | 需插入机架空槽 |
| 输入类型 | 催化燃烧（Bridge）传感器信号 | 配套传感器驱动模块 05701-A-0284 |
| 供电电压 | 18–32 VDC | 多源一致 |
| 功耗（典型） | 3.75 W（含催化传感器） | 自洽中文源 |
| 显示 | 25段模拟条图 + 4字符数字 + 4字符信息 | 前面板 LCD |
| 报警级别 | A1、A2、A3 三级可配置 | LED 指示 |
| 报警设定分辨率 | 1% FSD | 步长可调 |
| 输出 | 报警继电器 + 故障继电器 | Form C 干接点 |
| 存储 | EEPROM（配置断电保持） | 自洽源一致 |
| 尺寸（L×W×H） | 约 17 × 2.5 × 11.2 cm | 自洽中文源 |
| 重量 | 约 0.165 kg | 自洽中文源；Kempston 标 1.5kg 为包装重量 |
产品深度介绍

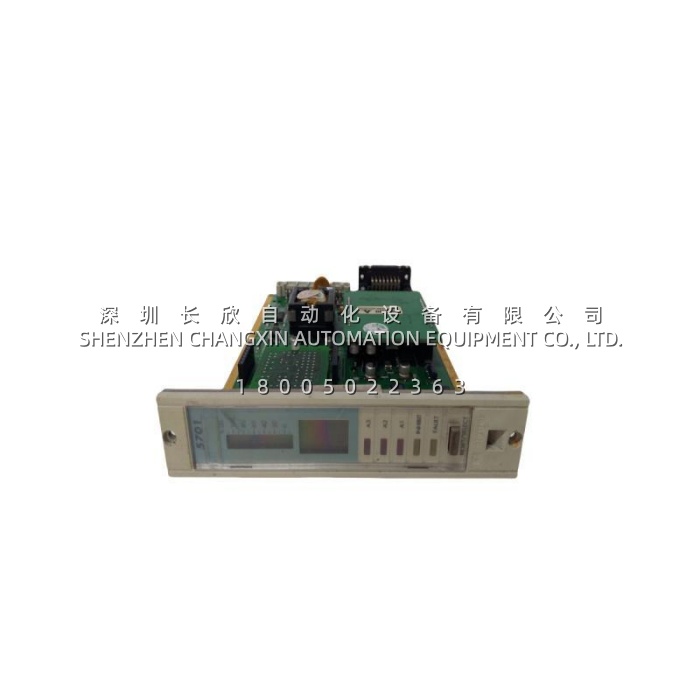

Honeywell 05701-A-0302 是 System 57 气体检测系统里负责“单点催化通道”的那块卡。它插在 5701 或 5704 机架里，接一路催化燃烧式传感器（测可燃气体 %LEL），前面板显示读数，超限了亮 A1/A2/A3 报警灯、驱动继电器。它跟 05701-A-0301 的区别很简单：0301 接 4-20mA 传感器，0302 接催化传感器。
这块卡在安全回路里的价值是独立性和确定性。每个通道有自己的处理器、EEPROM 配置和继电器输出，一个通道的传感器故障或报警不会拖垮其他通道。EEPROM 存配置意味着断电恢复后不用重新设报警点。买这类停产安全仪表，参数准确性比价格重要得多：先确认原来机架上用的是 0301 还是 0302（看传感器类型），再看卡上有没有配套的传感器驱动模块（05701-A-0284），最后确认卖家能提供上电自检和报警测试记录。表面成色好不代表继电器触点没老化，安全件值得多问几句。
