ABB 3BSE008508R1 | ABB AC 800M 高可用性系统冗余链路模块:澄清误解与真实架构
在工业自动化系统中,高可用性冗余链路模块是保障控制网络零中断的核心组件。然而,型号 3BSE008508R1 常被误标为该类模块,实则为 ABB AC800M 系统的 DI810 数字输入模块,不具备任何冗余通信链路功能。本文旨在澄清这一广泛存在的型号混淆,还原 ABB AC800M 系统中真正的高可用性冗余通信架构,并提供专业、准确的技术解析。
一、型号澄清:3BSE008508R1 的真实身份与功能
1.1 3BSE008508R1 是数字输入模块,非通信链路模块

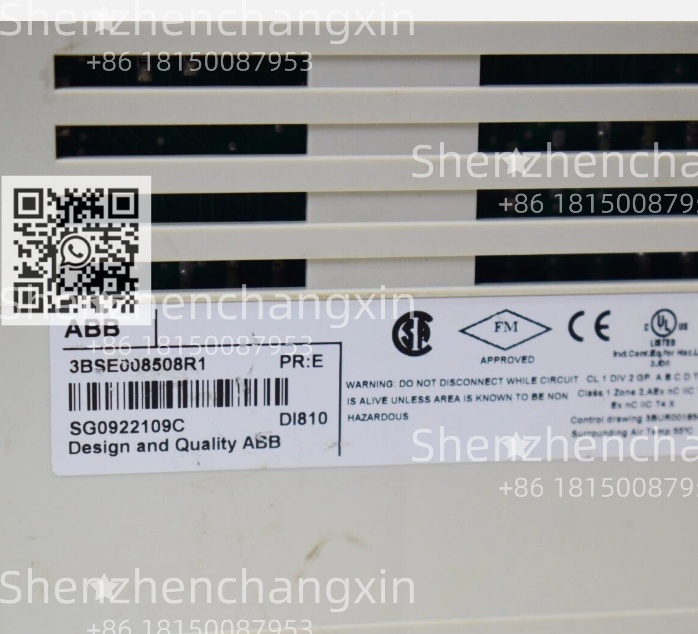

官方型号:3BSE008508R1 对应 ABB DI810 数字输入模块。
核心功能:采集现场 16 路 24V DC 开关量信号(如限位开关、按钮、传感器状态),并将其转换为数字信号供控制器处理。
技术参数:
输入电压范围:18–30 V DC(标准 24 V DC)
输入电流:6 mA(24 V 时)
通道隔离:16 通道分为两组独立隔离(每组 8 通道)
防护等级:IP20.适用于控制柜内安装
工作温度:-25°C 至 +60°C(需降额至 40°C 以确保长期稳定性)
典型应用:用于监测设备运行状态、安全联锁信号、电机启停反馈等离散量采集场景。
关键澄清:该模块无冗余通信接口,不支持 Profibus、Ethernet 或任何现场总线的主/备链路切换。其“冗余”属性仅体现在通道电气隔离,而非系统级通信冗余。
1.2 为何被误标为“冗余链路模块”?
非官方渠道(如电商、二手备件商)为提升产品吸引力,错误将“冗余”标签附加至所有 ABB 模块。
部分用户混淆了“模块冗余”(如双电源、双 CPU)与“通信链路冗余”(如双 Profibus 总线)的概念。
搜索引擎结果中大量非官方页面重复传播错误信息,形成认知偏差。
二、ABB AC800M 真正的高可用性冗余链路架构
2.1 核心冗余通信模块:CI854、CI860、BC820
模块型号 功能定位 支持协议 冗余机制 典型应用场景
CI854K01 Profibus DP 主站接口 Profibus DP-V1 双通道热切换,支持冗余总线拓扑 化工、能源、汽车制造中连接 124 个从站设备
CI860K01 FOUNDATION Fieldbus HSE 接口 HSE (High Speed Ethernet) 双网冗余,支持环形拓扑 石油化工、制药行业高可靠性过程控制
BC820 冗余控制器连接模块 以太网/光纤 实现主备 CPU 间 200m 距离热同步 火力发电、核电站等需物理隔离的冗余控制站
2.2 冗余通信工作原理:RCU 链路与热切换
RCU(Redundancy Communication Unit)链路:连接两个 AC800M CPU 模块(如 PM866),实现程序、数据、状态的毫秒级同步。
热切换机制:
主 CPU 故障(内存错误、通信中断)时,备用 CPU 在 **
