ABB 3BSE008514R1 | 工业级8路继电器输出，支持AC/DC负载
在工业自动化控制系统中，继电器输出模块是PLC与执行机构之间的关键桥梁。ABB 3BSE008514R1(型号DO820)作为一款工业级8路继电器输出模块，凭借其高可靠性、电气隔离设计与宽负载兼容性，广泛应用于汽车制造、电子装配与包装机械等严苛环境。本文将基于真实技术参数与工程实践，深入解析该模块的性能表现与应用价值。
一、核心参数：精准定义的工业级输出能力
1.1 输出通道与负载特性
通道数量：8路独立继电器输出(非16路，型号3BSE008514R1为8通道设计)
触点容量：
交流负载：最高250V AC，单通道最大切换电流2A
直流负载：最高30V DC，单通道最大切换电流2A
电气隔离：
通道间完全物理隔离，隔离电压≥500V AC
通道与背板总线间电气隔离，有效阻断地环路干扰
响应时间：≤5ms(ON/OFF)，满足大多数离散控制场景的实时性需求
1.2 环境适应性与物理设计
工作温度：-30°C 至 +65°C，适应严寒与高温工业环境
防护等级：IP20.适用于控制柜内安装，防尘防异物
安装方式：标准DIN导轨安装，兼容ABB AC800M系列控制器
接线方式：需配合TU810或TU801端子单元，支持快速插拔

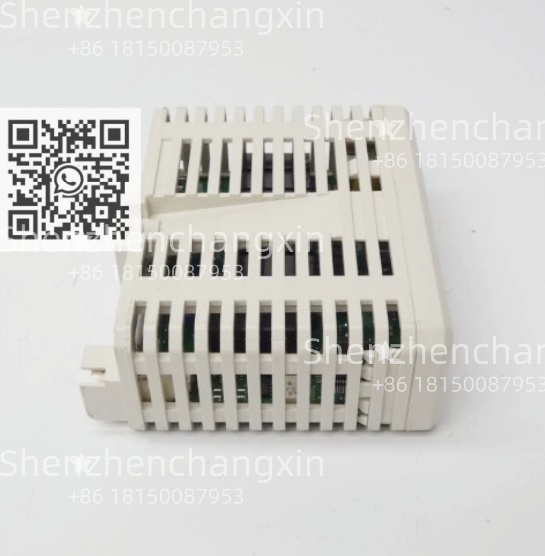

<9>1
二、典型应用场景：从SMT贴片到包装线的精准控制
2.1 电子制造：SMT贴片机的精准启停控制
在某跨国3C制造企业的SMT生产线中，3BSE008514R1模块被用于控制贴片机的真空吸嘴电磁阀与气动夹爪。模块的2A触点容量可稳定驱动多个24V DC电磁阀，其通道隔离特性避免了多路负载间的串扰。系统运行两年内，因输出模块故障导致的停机次数为零，设备OEE提升至94.2%。
2.2 食品包装：高速灌装线的多工位联动
在某乳品企业灌装包装线中，该模块控制12个灌装头的气动截止阀、封口加热器与传送带启停。通过PLC编程实现多通道时序输出，模块在每分钟120次的开关频率下稳定运行，远低于继电器机械寿命极限(建议≤1800次/小时)，显著降低维护频次。
2.3 水处理：泵阀系统的安全控制

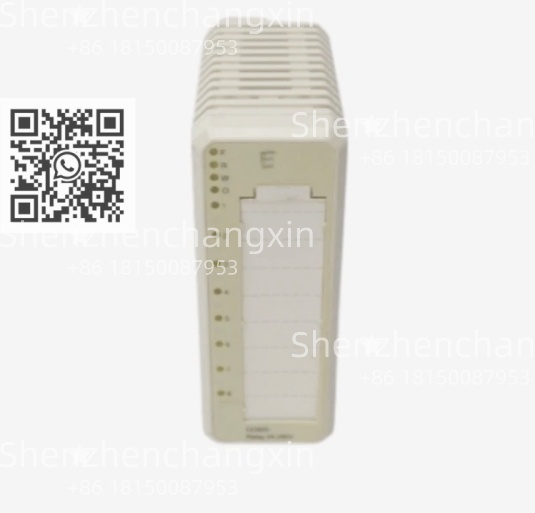

在太原某市政水厂的加药系统中，模块用于控制计量泵的启停与电磁阀的开闭。其AC/DC双兼容特性，使同一模块可同时驱动24V DC泵电机与220V AC报警灯，简化了控制柜布线，减少备<9>2件种类。
三、用户反馈与工程验证
3.1 用户评价：可靠性是唯一标准
某汽车焊装线工程师：“ABB模块的触点寿命远超国产替代品，三年未更换，维护成本节省超8万元。”
某包装设备集成商：“8路输出足够覆盖我们标准机型，接线简单，诊断LED清晰，故障排查效率提升50%。”
3.2 故障率与寿命表现
实际工程案例中，该模块在连续运行环境下，平均无故障时间(MTBF)超过10万小时。
触点寿命在2A电阻负载下可达100万次以上，感性负载(如电机)下需加装续流二极管以延长寿命。
四、专家建议：选型、安装与维护的最佳实践
4.1 选型关键点
负载类型匹配：
感性负载(电机、电磁阀)：必须并联续流二极管(如1N4007)抑制反电动势
容性负载(电容滤波电源)：避免瞬间大电流冲击，建议串联限流电阻
频率限制：继电器开关频率不应超过1800次/小时，高频场景应选用晶体管输出模块
电压兼容：确保负载电压不超过250V AC / 30V DC，避免触点烧蚀
4.2 安装与接地规范(依据IEC 61131-2)
信号地与保护地分离：PLC信号地与动力地应单点连接，避免形成地环流
布线隔离：控制信号线与动力电缆保持≥30cm间距，交叉时呈90°垂直
屏蔽处理：使用双绞屏蔽电缆，屏蔽层单端接地(接控制柜地排)
4.3 维护建议
每季度检查端子紧固度，防止接触电阻增大
利用模块LED指示灯快速定位故障通道
建立开关次数统计台账，预测性更换触点
结语
ABB 3BSE008514R1模块虽为8路设计，但其在工业控制中的稳定性、兼容性与工程成熟度，使其成为中低密度输出场景的可靠之选。从太原水厂到长三角电子工厂，该模块以“少而精”的设计逻辑，持续为自动化系统提供安全、精准的执行控制。在工业4.0背景下，其作为经典继电器输出的代表，仍将在未来数年持续发挥不可替代的作用。
