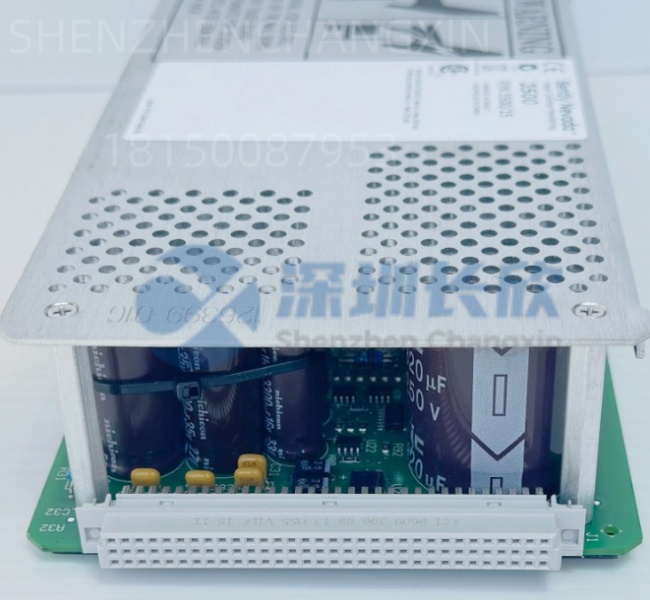

Bently Nevada 125840-02继电器模块应用：在汽轮机、压缩机紧急停机系统中的核心作用

在石油、化工、电力及天然气等流程工业中，大型旋转设备如汽轮机、离心压缩机一旦发生超速、轴位移过大或轴承温度异常，若不能在毫秒级内切断动力源，轻则导致数百万美元的设备损毁，重则引发火灾、爆炸等灾难性事故。Bently Nevada（本特利内华达）125840-02 继电器输出模块，作为其 3500/50 系列状态监测与保护系统的关键执行单元，正是实现这一“最后防线”功能的核心组件。它不仅将传感器的预警信号转化为可靠的硬接点动作，更通过多重冗余设计与高可靠性架构，确保在最危急时刻，紧急停机(ESD)指令能够无延迟、无失效地执行。

为何紧急停机系统必须依赖专用继电器模块?

许多用户误以为普通PLC继电器输出即可满足停机需求，但在安全关键场景中，这存在致命风险：

响应速度不足：通用PLC扫描周期通常为10–100ms，而旋转机械故障发展速度可达毫秒级;

无独立表决机制：单一通道故障可能导致拒动或误动;

缺乏安全认证：普通模块未通过 IEC 61508 SIL2/SIL3 或 API 670 认证。

而 125840-02 模块专为 API 670 标准设计，具备以下关键特性：

双通道独立继电器输出(Form C，SPDT)，支持 2A @ 30VDC / 250VAC;

与 3500 框架深度集成，接收来自监测卡(如 3500/42M 轴振动卡、3500/45 位置卡)的“Trip”信号;

支持 2oo3（三取二）表决逻辑：仅当至少两个监测通道同时触发，才输出停机命令，大幅降低误跳风险;

符合 IEC 61508 SIL3 功能安全等级，FMEDA 分析纳入整体安全回路计算。

“在我们的乙烯装置中，一次真实的轴瓦磨损事件中，125840-02 在 8ms 内切断了主汽阀电磁阀电源，”某石化企业设备经理回忆，“事后拆解发现，再晚 50ms，转子就可能抱死。”

核心工作机制：从监测到执行的无缝闭环

125840-02 并非孤立工作，而是嵌入于完整的 Bently Nevada 3500 保护系统中：

信号采集：涡流传感器、速度探头等实时监测轴振动、轴位移、转速等参数;

阈值判断：3500/40 监测卡将实测值与预设报警/跳闸值比较;

表决输出：若满足跳闸条件(如“轴振动高高 + 轴位移高高”)，3500 框架向 125840-02 发送 Trip 信号;

硬接点动作：125840-02 内部继电器立即闭合，直接驱动 停机电磁阀、主断路器分闸线圈或润滑油泵停机回路;

状态反馈：模块面板 LED 显示“TRIP ACTIVE”，同时可通过干接点将状态上传至 DCS。

整个过程 不依赖上位软件或通信网络，即使 HMI 死机、以太网中断，停机功能依然有效——这正是 “硬接线保护” 的核心价值。

典型应用场景：守护关键旋转设备

场景一：背压式工业汽轮机超速保护

当电网甩负荷导致转速飞升，125840-02 接收来自 3500/53 超速卡的信号，在 110% 额定转速时触发，关闭主汽阀。某热电厂实测动作时间仅 6ms，远优于机械危急遮断器的 50ms 响应。

场景二：天然气长输管线压缩机组轴位移联锁

离心压缩机因喘振或对中不良可能导致轴窜动。125840-02 与 3500/45 卡配合，在轴位移超过 ±0.8mm 时停机，避免转子与定子摩擦起火。

场景三：合成氨装置冰机轴承温度高高联锁

尽管温度信号通常由 DCS 处理，但关键机组常将 PT100 信号同时接入 3500/25 温度卡，通过 125840-02 实现独立于 BPCS 的安全停机，满足 IEC 61511 要求。

工程部署最佳实践

为确保 125840-02 发挥最大效能，专家建议：

物理隔离停机回路：

停机输出接点应直接连接至执行机构(如电磁阀)，避免经过中间继电器或PLC;

电缆采用屏蔽双绞线，单独敷设于金属桥架。

定期测试与维护：

每季度进行 在线功能测试(通过 3500 框架的 Test Input 功能);

每年检查继电器触点电阻(应 < 100 mΩ)，防止氧化导致接触不良。 冗余配置： 关键机组建议配置 双 125840-02 模块，分别驱动主/备停机回路; 输出接点可并联使用，提升驱动能力(总电流 ≤ 2A)。 案例教训：某 LNG 工厂曾因将停机信号经 PLC 中转，导致通信延迟引发压缩机损毁。整改后改用 125840-02 直接硬接线，再无类似事故。 用户评价与行业认可 “125840-02 是我们所有关键机组的‘保险丝’，”一位国际油气公司可靠性工程师表示，“它不聪明，但绝对可靠——这正是安全系统最需要的品质。” 在 API 670 合规项目中，该模块因其 高 MTBF（>100.000 小时） 与 清晰的故障指示 被广泛指定。

专家建议：确保长期安全运行

“继电器模块是最后一道闸门，容不得半点妥协，”一位 Bently Nevada 认证服务顾问强调：

务必使用原厂正品 125840-02：非授权渠道产品可能使用民用级继电器，在频繁动作下寿命骤降;

禁止带电插拔：虽支持热维护，但操作需严格遵循 LOTO(上锁挂牌)程序;

记录每次 Trip 事件：结合 3500 系统的事件日志，分析根本原因，避免重复故障。

结语：以确定性，对抗不确定性

在高速旋转的世界里，故障的发生具有随机性，但保护系统的响应必须具备确定性。Bently Nevada 125840-02 继电器模块，正是以 硬接线、快响应、高可靠 的工程哲学，为汽轮机与压缩机构筑起一道不可逾越的安全底线。选择并正确部署 125840-02.不仅是满足规范要求，更是对人员、资产与环境的庄严承诺。
