AKT PVD设备维护核心：BPSM板卡预防性保养与校准要点

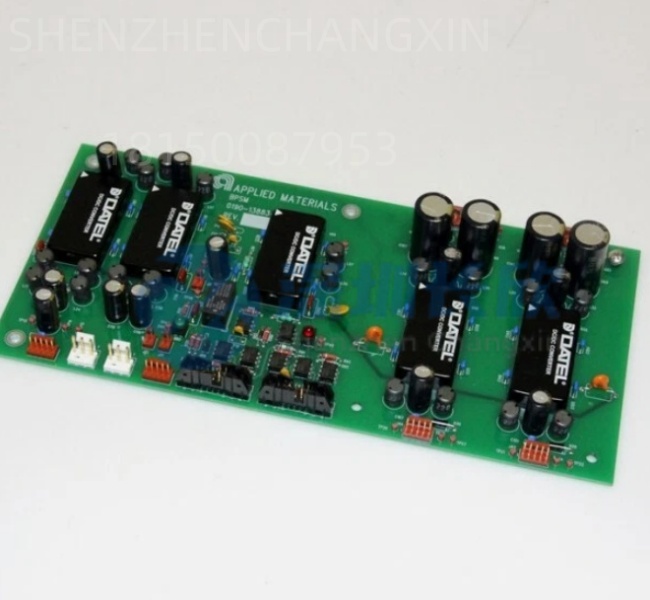

在平板显示(FPD)与光伏制造领域，AKT（Applied Kinetics Technology，现属应用材料 Applied Materials）PVD（物理气相沉积）设备 是实现高性能金属薄膜(如铝、钼、铜)沉积的关键工艺平台。其稳定运行直接决定面板良率与生产效率。而在整套系统中，BPSM（Bias Power Supply Monitor）板卡 作为射频偏压电源的“神经中枢”，负责实时监测、调节与保护偏压功率输出，对薄膜均匀性、附着力及等离子体稳定性具有决定性影响。一旦BPSM板卡性能漂移或失效，轻则导致膜厚不均、方阻超标，重则引发打火、靶材损伤甚至腔室污染。因此，建立科学的BPSM板卡预防性保养与校准机制，已成为高世代线(G8.5及以上)维持高稼动率的核心维护策略。

BPSM板卡的功能定位与故障敏感性

BPSM板卡并非普通监控模块，而是深度集成于AKT PVD射频系统的闭环控制单元，主要承担三大功能：

实时采样：精确测量射频偏压电源的正向/反射功率、电压、电流及匹配状态;

动态反馈：将数据传送给主控制器(如MCU)，用于调节自动匹配器(AMN)和射频发生器输出;

安全联锁：当检测到异常(如VSWR过高、功率超限)，立即触发停机保护。

由于工作环境处于 高射频场、真空边缘与热循环交变 的复杂工况，BPSM板卡内部的采样电阻、耦合电容及信号调理电路极易发生参数漂移。某G10.5代面板厂曾因BPSM校准滞后，导致连续三批次Array段ITO膜方阻超标，损失超千万元。“问题根源不是电源坏了，而是‘眼睛’看不准了，”该厂资深设备工程师总结道。

预防性保养：从清洁到连接，细节决定寿命

1. 定期除尘与散热维护

BPSM板卡通常安装于设备电气柜内，虽远离工艺腔，但仍受车间微尘与热风影响。建议：

每季度 使用无油干燥压缩空气(<0.3 MPa)吹扫板卡表面及散热片;

检查风扇运转状态，确保风道无堵塞;

红外测温监控满载时板卡温度，应低于65°C，否则需改善柜内通风。

案例：某OLED工厂发现偏压波动周期性出现。排查发现BPSM附近滤网积尘严重，导致局部过热。清洁后问题消失。

2. 接插件与线缆检查

射频采样信号通过SMA或N型同轴电缆传输，接头松动或氧化将引入噪声：

每月目视检查 所有射频连接器是否紧固、无烧蚀痕迹;

每半年 使用专用扭矩扳手(通常8–10 in-lb)重新紧固;

若发现电缆外皮硬化或屏蔽层断裂，立即更换原厂线缆。

3. 固件与配置备份

BPSM参数(如量程、滤波系数)存储于板载EEPROM。建议：

在每次PM(预防性维护)后，通过Service Tool导出配置文件并归档;

升级主控软件前，确认BPSM固件版本兼容性，避免通信异常。

校准要点：确保“感知”精准，工艺才可控

校准是BPSM维护的核心环节，必须由经认证的技术人员使用标准仪器执行：

校准周期建议

常规产线：每6个月一次;

高稼动率或关键层（如Gate、SD）：每3个月一次;

发生异常停机或工艺漂移后：立即校准验证。

校准流程关键步骤

预热稳定：设备上电预热30分钟，使电子元件达到热平衡;

标准源接入：使用 经过计量认证的射频功率计(如Keysight E4418B)与 定向耦合器，并联接入BPSM采样点;

多点比对：在 20%、50%、80%、100% 额定功率下，分别记录标准值与BPSM读数;

误差修正：若偏差超过 ±2%(AKT标准)，通过Service Mode调整校准系数;

VSWR验证：模拟高反射工况(如故意失配)，确认BPSM能正确识别并触发保护。

专家提示：校准时务必使用与工艺频率一致的信号(如13.56 MHz)，不同频率下耦合器响应差异显著。

用户实践与行业反馈

“过去我们只在校准仪报警时才处理BPSM，现在改为定期校准，工艺窗口稳定性提升30%，”一位国内头部面板厂设备主管表示。

在用户社区中，“校准后膜厚CPK提升”、“减少非计划性腔室清洗”是常见反馈。

专家建议：超越基础维护的进阶策略

“BPSM维护不是孤立动作，而是工艺可靠性工程的一部分，”一位拥有十年AKT设备经验的资深顾问强调：

建立历史趋势数据库：记录每次校准的偏移量，预测元器件老化拐点;

区分“校准”与“维修”：若反复校准仍无法达标，说明内部元件(如采样电阻)已劣化，需返厂维修;

使用原厂备件与工具：非原装BPSM板卡或校准夹具可能引入系统误差，影响整线一致性。

此外，务必通过 应用材料授权服务渠道 获取 原装BPSM板卡及校准支持，确保硬件符合SEMI标准、软件具备完整诊断功能，并享有官方技术背书。

结语：精准感知，方能精准沉积

在纳米级薄膜工艺时代，PVD设备的“感知精度”已与“沉积精度”同等重要。BPSM板卡作为偏压系统的“感官器官”，其健康状态直接决定了工艺窗口的稳定性与产品良率。通过系统化的预防性保养与科学校准，不仅能延长板卡寿命、降低宕机风险，更能为高世代面板与先进光伏制造提供坚实的过程控制基础。维护BPSM，就是维护工艺的“眼睛”——清晰，才能精准;可靠，方能高效。
