关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 艾伦-布拉德利型号 | 1734-IK |
| 产品线 | POINT I/O 系列 |
| 输入通道 | 1 个高速计数器通道 |
| 输入信号类型 | 差分线路驱动器 (RS-422) 或 单端 (5-24VDC) |
| 编码器类型 | 支持增量式编码器 (A, B 相, 可选 Z 相信号) |
| 最大计数频率 | 100 kHz (差分线路驱动器), 20 kHz (单端 5-24VDC) |
| 计数范围 | 32 位有符号/无符号整数 |
| 工作模式 | 编码器, 频率, 周期, 脉冲等多种计数模式 |
| 输入电压范围 | 5 至 24 VDC (单端), 差分信号 (RS-422) |
| 输入滤波 | 可软件配置 (0.1 µs 至 12.8 ms) |
| 输出功能 | 2 个可配置的数字量输出 (用于锁存、 门控、 比较输出) |
| 隔离方式 | 通道与背板总线之间光电隔离 |
| 状态指示 | 通道状态、 计数溢出、 输出状态 LED 指示灯 |
| 连接方式 | 可拆卸的螺钉端子排 |
| 兼容性 | 可连接到 1734 系列 POINT I/O 适配器 |
产品深度介绍

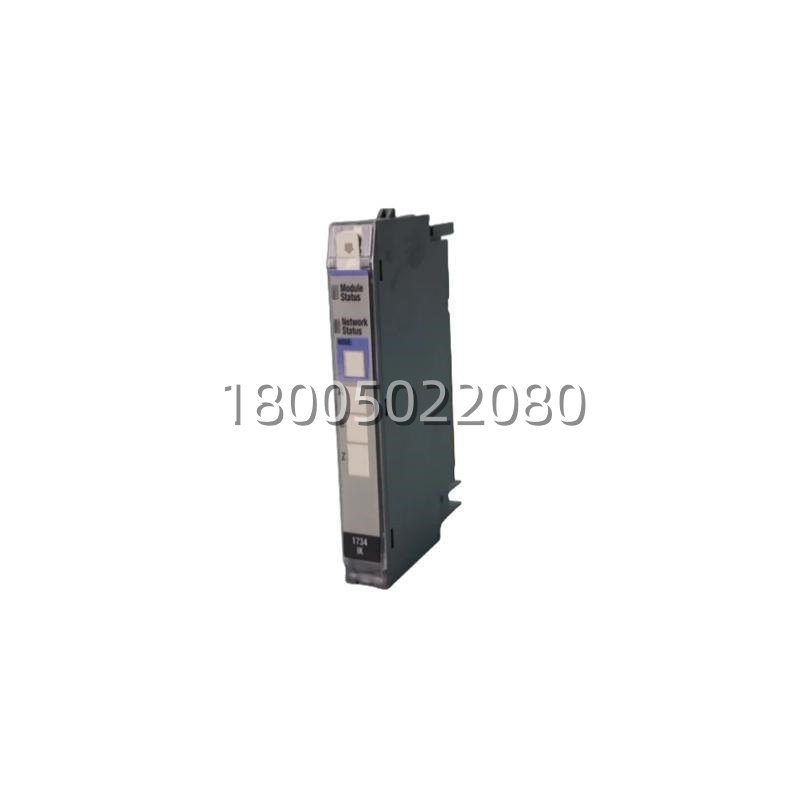

艾伦-布拉德利 1734-IK 是 POINT I/O 系统中的一个专用高速计数模块。它的核心功能是连接一个增量式编码器,并将其产生的 A/B 相脉冲信号转换为位置、速度或频率信息,供控制器(如 CompactLogix 或 ControlLogix)使用。
该模块适用于需要精确运动测量和速度反馈的应用,例如测量转速、线速度、长度或在简单的定位控制中提供反馈。其最高 100 kHz 的计数频率能满足大多数工业场合的需求。模块还集成了两个可配置的数字量输出,可用于实现硬件比较输出功能,快速响应位置到达等事件,减轻控制器的扫描周期负担。它是将高速计数功能集成到分布式 I/O 架构中的理想选择。
