关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | Allen-Bradley 1746-NI4/B |
| 适用平台 | SLC 500 模块化控制器系统 |
| 通道数量 | 4 路 差分输入 |
| 输入信号范围 | 电压: 0-10V DC, ±10V DC, 0-5V DC, ±5V DC, 1-5V DC |
| 电流: 0-20 mA, 4-20 mA, ±20 mA | |
| 分辨率 | 12 位 (包括符号位) |
| 精度 | ±0.024% 量程 (在 25°C 下， 具体范围) |
| 输入阻抗 | 电压输入: ≥ 1 MΩ |
| 电流输入: 250 Ω (内部取样电阻) | |
| 最大共模电压 | ±10 V DC |
| 共模抑制比 | > 90 dB @ 50/60 Hz |
| 通道隔离 | 通道与背板总线隔离 (500 V AC)， 通道间不隔离。 |
| 数据格式 | 二进制补码， 工程单位值 |
| 背板电流消耗 | 5V DC: 120 mA (最大) |
| 24V DC: 30 mA (最大， 为输入电路供电) | |
| 状态指示 | 模块状态 LED (绿色/红色) |
| 接线 | 通过 1746 系列端子排接线 |
| 工作温度 | 0 °C 至 +60 °C |
产品深度介绍

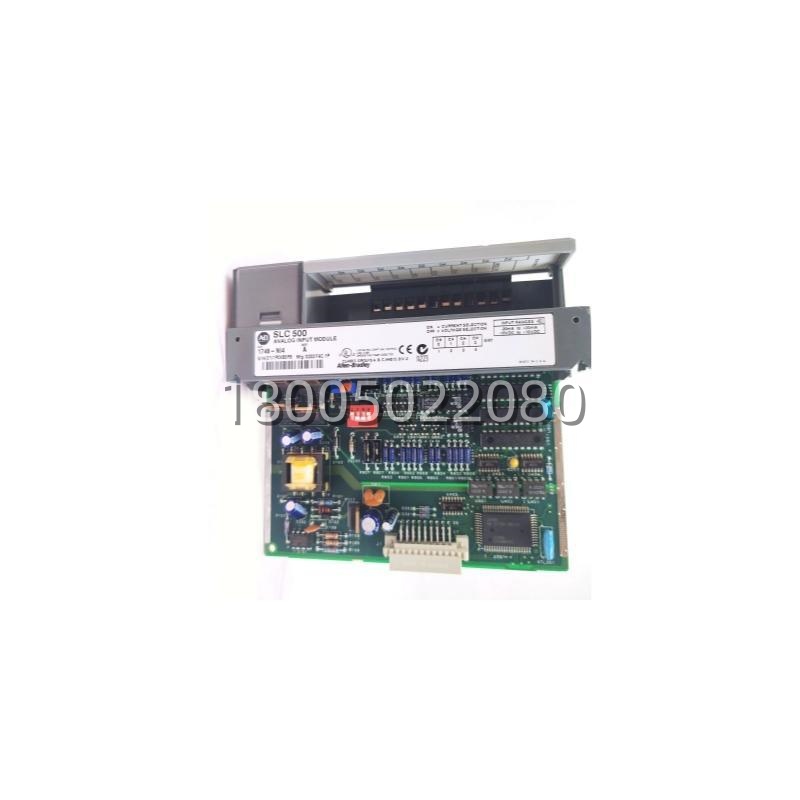

Allen-Bradley 1746-NI4/B 是经典SLC 500 PLC系统的一款标准4通道模拟量输入模块。它用于连接现场变送器（如压力、温度、流量变送器），将标准的电压（0-10V, ±10V等）或电流（4-20mA）信号转换为SLC处理器可处理的数字量。每个通道的输入类型和量程可通过模块侧面的DIP开关独立设置，无需软件配置，简化了现场调试。
该模块的核心价值在于为大量仍在运行的SLC 500系统提供稳定可靠的模拟量信号采集能力。其12位分辨率和良好的精度能满足多数过程监测需求。虽然SLC 500系列已逐步停产，但作为工业领域存量巨大的控制系统，其备件需求持续存在。此模块是维护、修复或小范围扩展现有SLC 500系统的关键备件，能够有效延长老旧生产线的服役周期，降低全面升级改造的紧迫性和成本。更换时需注意DIP开关设置需与原模块或新应用要求一致。
