关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 艾伦-布拉德利型号 | 1746-NI8I |
| 产品系列 | SLC 500 模拟量 I/O 模块 |
| 输入类型 | 单端电流输入 (非隔离) |
| 通道数量 | 8 个通道 |
| 输入信号范围 | 0 至 20 mA， 4 至 20 mA |
| 分辨率 | 12 位 (二进制补码) |
| 精度 (25°C) | ±0.024% 满量程 (4-20mA范围内， 典型值) |
| 输入阻抗 | 250 欧姆 (内部采样电阻) |
| 更新速率 | 所有 8 个通道总时间约为 40 ms |
| 数据格式 | 工程单位 (对应 4-20mA 范围: 0 至 16383 计数) |
| 隔离方式 | 通道与背板总线之间光电隔离， 通道间不隔离 |
| 开路检测 | 支持 (在 4-20mA 范围内， 输入电流 < 3.2 mA 时指示开路) |
| 状态指示 | 模块前端有“Active”绿色 LED 指示灯 |
| 连接方式 | 通过 40 针前连接器 (端子排) 接线 |
| 工作温度 | 0 至 60 °C |
产品深度介绍

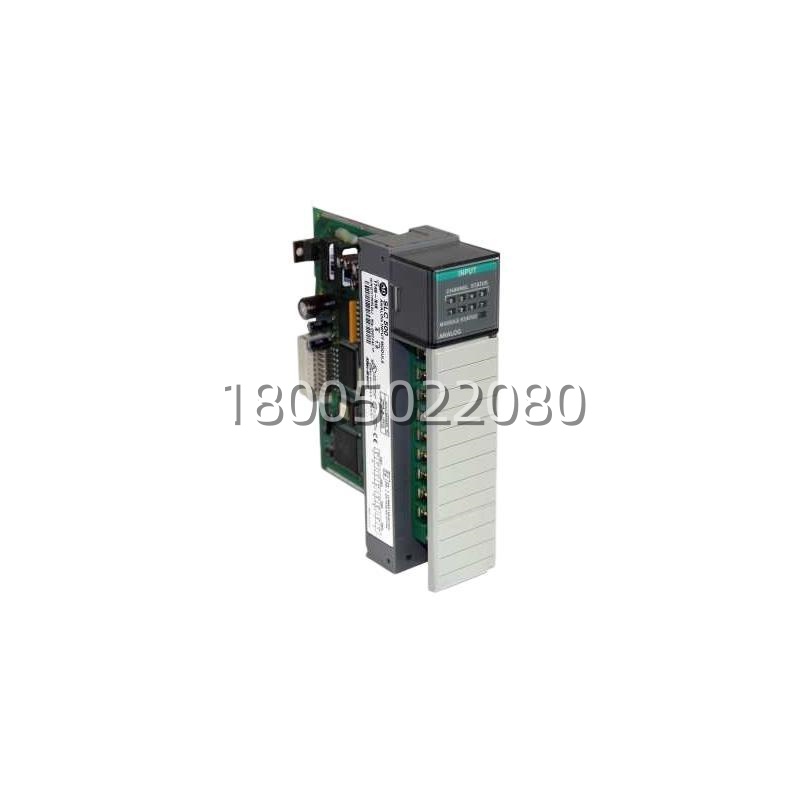

艾伦-布拉德利 1746-NI8I 是 SLC 500 系统中的一款经典模拟量输入模块，专门用于采集来自现场变送器、传感器或仪表的 4-20mA 标准电流信号。这种信号广泛用于过程变量（如压力、温度、流量、液位）的远距离传输，因其抗干扰能力强。
该模块设计紧凑，一个模块即可处理8路模拟量信号，节省了机架槽位。其12位的分辨率和良好的精度足以满足大多数工业过程监控的需求。尽管该系列已停产多年，但由于SLC 500系统在全球存量巨大，1746-NI8I 模块在过程工业、水处理、楼宇自控等领域的维护、维修和备件替换市场中仍然保持着稳定的需求，是维持现有老旧系统正常运行的关键I/O组件。
