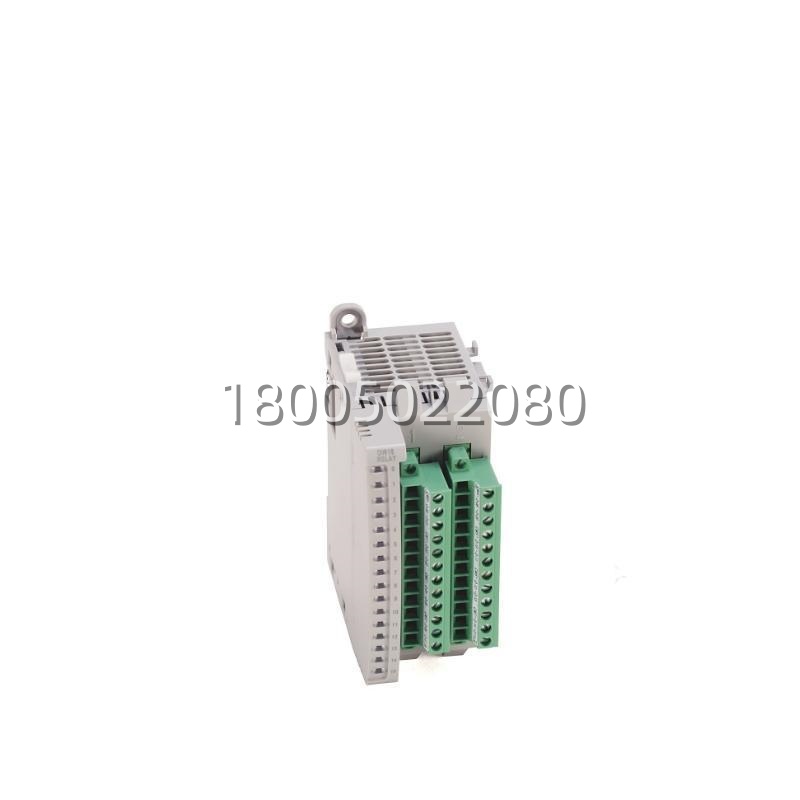

- 型号: 2085-OW16
- 品牌: Allen-Bradley (Rockwell Automation)
- 系列: Micro800
- 核心功能: Micro850/870控制器的16点继电器输出扩展模块
- 产品类型: 数字量输出模块 (Digital Output Module)
- 关键规格: 16点机械继电器 / 每点2A / 支持AC/DC混接
| 参数类别 | 规格详情 |
|---|---|
| I/O 配置 | 16 点机械继电器输出 (Form A, SPST-NO 常开) |
| 触点容量 | 2 A @ 250V AC / 2 A @ 30V DC (阻性负载) |
| 电压范围 | 5–250V AC / 5–30V DC (每点独立设定) |
| 电气寿命 | 额定负载下约 100,000 次操作 |
| 机械寿命 | 无负载下约 10,000,000 次操作 |
| 隔离保护 | 通道间及通道与背板间隔离 (1500V AC) |
| 电源功耗 | 背板 5V DC ≤ 160 mA,24V DC ≤ 130 mA |
| 接线方式 | 可拆卸端子块 (RTB),支持 22–14 AWG 导线 |
| 环境条件 | 工作温度 -20 至 65 °C,存储温度 -40 至 85 °C |
| 机械尺寸 | 90 × 46 × 87 mm (H×W×D),DIN 导轨安装 |
| 兼容控制器 | Micro850, Micro870 (需通过 2085 总线连接) |
| 认证信息 | cULus, CE, RCM, RoHS (具体以实物标签为准) |
2085-OW16 是罗克韦尔 Micro800 系统中专门用于 “以小控大” 的继电器输出模块。它内部集成了 16 个独立的机械继电器,最大的优势是 负载电压极其灵活——你可以在同一个模块上,有的点接 24V DC 电磁阀,有的点接 220V AC 指示灯或小型接触器,无需像晶体管模块那样担心电压类型不匹配。
不过,机械继电器也有其物理短板:动作速度慢(毫秒级)且 寿命有限。它不适合需要高频快速通断(如 PWM 控制)的场合,且频繁开关感性负载(如电机、大线圈)会显著缩短触点寿命。对于需要长寿命、高频率的应用,建议改用 2085-OF4 等固态继电器(SSR)模块。
现场接线与维护要点
- 感性负载必须加保护:驱动电磁阀、继电器线圈等感性负载时,务必在负载两端并联 RC 吸收回路(AC)或 续流二极管(DC),否则触点拉弧会迅速烧毁继电器。
- 注意总电流上限:虽然每点额定 2A,但整模块总电流建议控制在 16A 以内,避免内部公共线路过热。
- Micro830 不兼容:该模块仅能挂在 Micro850 或 Micro870 的右侧扩展总线上,不支持 直接插在 Micro830 上(Micro830 仅支持 1 个插件模块,且接口不同)。
