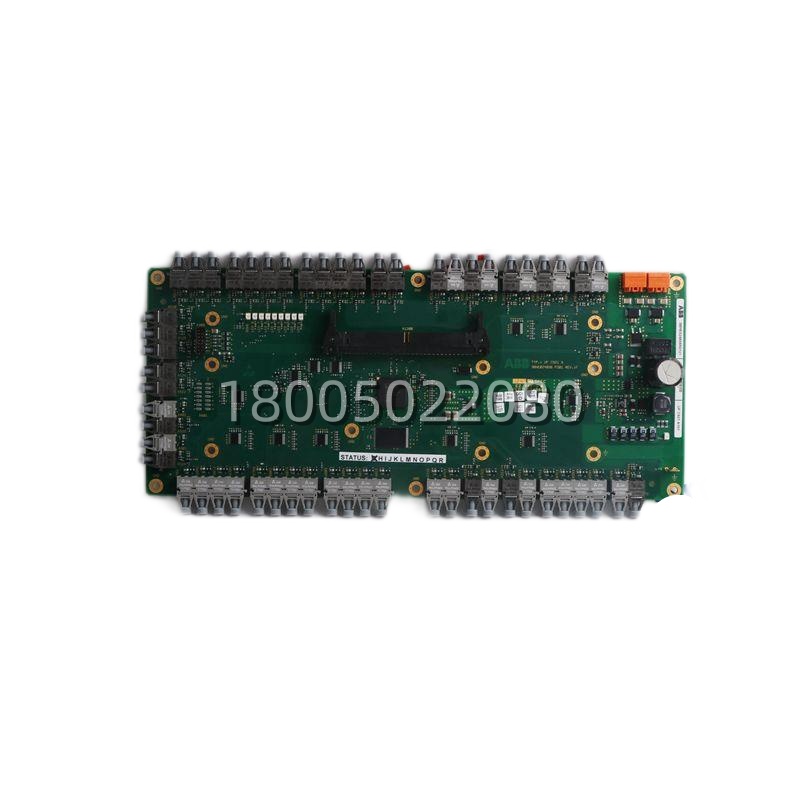

- 型号: 83SR04D-E (GJR2390200R1210)
- 品牌: ABB
- 系列: GJR2390200R1 系列控制模块
- 核心功能: 驱动器及单元级 4 通道通用控制卡
- 产品类型: 可编程逻辑控制模块 (PLC 类)
- 关键规格: 24 V DC 供电;4 个功能单元;继电器输出 ≥ 2000 万次
83SR04D-E 是 ABB 针对驱动与执行器控制推出的“紧凑型逻辑大脑”,常用于替代小型继电器逻辑。它支持二进制与模拟量混合处理,能直接控制电磁阀、接触器及单向驱动器,特别适合液压站、物料传送等单元化设备的本地控制。其内部集成 4 个独立功能单元,程序存储在模块内部,即便上位机断线也能自主运行。
该模块最大的优势是输出耐受性——自带短路保护且触点寿命长达 2000 万次,远高于普通中间继电器。但需注意,它不是标准 PLC,编程需使用 ABB 专用软件(如 Automation Builder 或旧版专用工具),且不支持 EtherNet/IP 或 Profinet 等通用工业以太网协议。对于存量系统改造,建议提前确认软件版本兼容性,新项目更推荐采用标准 IEC 61131-3控制器。
| 参数类别 | 关键指标 |
|---|---|
| 供电电压 | 24 V DC (允许范围 18–32 V DC) |
| 电流消耗 | 145 mA (基础) + 输出负载电流 |
| 功耗 | 约 3.5 W @ 24 V DC |
| 通道数量 | 4 个独立功能单元 (可配置 DI/DO/AI/AO) |
| 输出类型 | 继电器触点输出 (具体规格见手册) |
| 输出寿命 | ≥ 20,000,000 次开关循环 |
| 输入采样率 | 50 Hz / 通道 |
| 共模抑制比 | > 120 dB @ 50/60 Hz |
| 输入阻抗 | 约 250 Ω (模拟输入时) |
| 工作温度 | -20 °C 至 +70 °C |
| 存储温度 | -40 °C 至 +85 °C |
| 外形尺寸 | 约 120 × 80 × 30 mm (长×宽×高) |
| 重量 | 约 0.2 kg |
