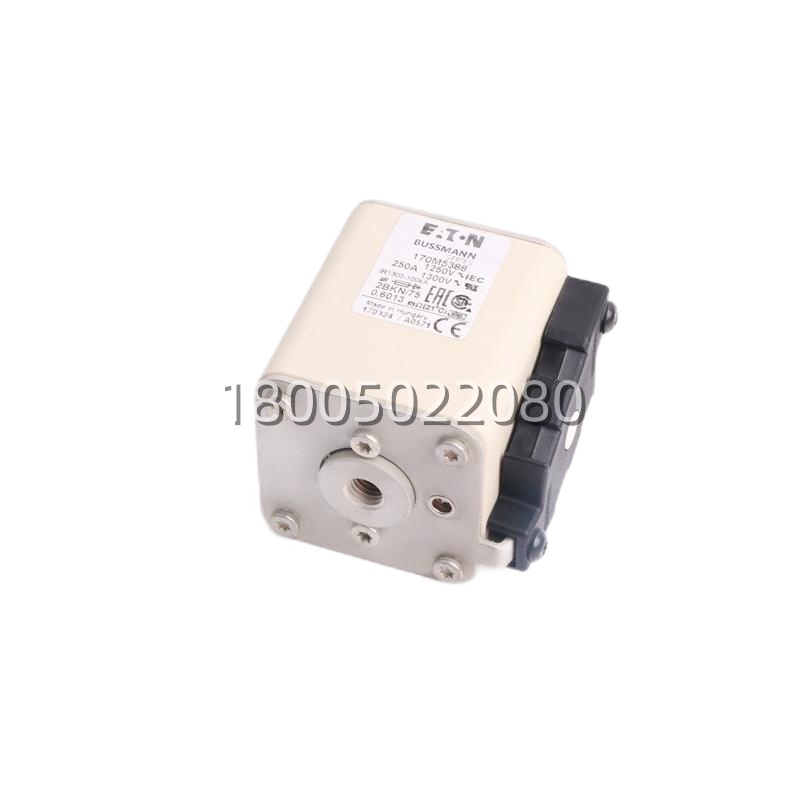

- 型号: 170M5388 (PC72UD13C250T, 3AUA0000090404)
- 品牌: ABB (原 Cooper Bussmann)
- 系列: Protistor / 170M Series
- 核心功能: 保护 IGBT、晶闸管等功率半导体器件的快速熔断器
- 产品类型: 半导体保护熔断器 (High Speed Fuse)
- 关键规格: 250 A / 690 V AC / 分断能力 100 kA
| 参数类别 | 规格详情 |
|---|---|
| 额定电流 | 250 A (IEC 60269-4) |
| 额定电压 | 690 V AC (IEC),700 V DC (UR) |
| 分断能力 | 100 kA (at 690V AC) |
| I²t 特性 | 极低弧前 I²t (典型 < 15,000 A²s) |
| 时间常数 | 适用于 L/R ≤ 15 ms 的直流回路 |
| 功耗 | 典型 18–22 W (额定电流下) |
| 安装方式 | 螺栓连接 (Blade/Bolted Tag, DIN 43620) |
| 环境条件 | 工作温度 -20 至 +60 °C (参考 IEC) |
| 外壳材质 | 陶瓷外壳,石英砂填充 |
| 指示/辅助 | 可选微动开关熔断指示器 (Type K) |
| 认证信息 | CE, UL 248-13, IEC 60269-4 |
170M5388 (订货号 3AUA0000090404,旧号 PC72UD13C250T) 是 ABB Protistor 系列中的“半导体救生员”。它采用陶瓷外壳与石英砂灭弧,核心价值在于极低的 I²t(熔断焦耳积分)和毫秒级动作速度。当变频器或整流桥发生直通短路时,它必须在 IGBT 炸裂前(通常 <10ms)切断故障电流,将能量限制在半导体承受极限内。其 690V AC / 700V DC 的宽电压设计,使其能覆盖国内 380V 进线(经整流后 DC 约 540V)及 690V 直驱系统。
这款熔断器属于已长期量产的标准件,但选型时需注意:它不是通用的线路保护熔断器(如 gG/gL 型)。若误用于电机过载保护,会因无法耐受启动冲击电流而误熔断。此外,其螺栓式安装(DIN 43620)需配合专用底座,且必须使用扭矩扳手紧固(通常 5–8 N·m),否则接触电阻过大会导致局部过热熔毁。
现场选型与维护要点
- 电压必须匹配:在直流母线侧应用时,必须确认系统最大直流电压 ≤ 700V。若超过此限值(如 800V 母线),电弧无法熄灭,可能导致熔断器炸裂。
- I²t 必须小于器件耐受值:选型时需查表对比熔断器的总 I²t 与被保护 IGBT 的短路耐受 I²t,确保前者远小于后者(通常要求熔断器 I²t ≤ 器件 I²t / 2)。
- 严禁并联使用:除非使用原厂特制的“均流”并联套件,否则绝对禁止将两支 170M5388 并联以获得 500A 容量。因制造公差,电流无法均分,会导致一支先熔断,另一支随即过载炸裂。
