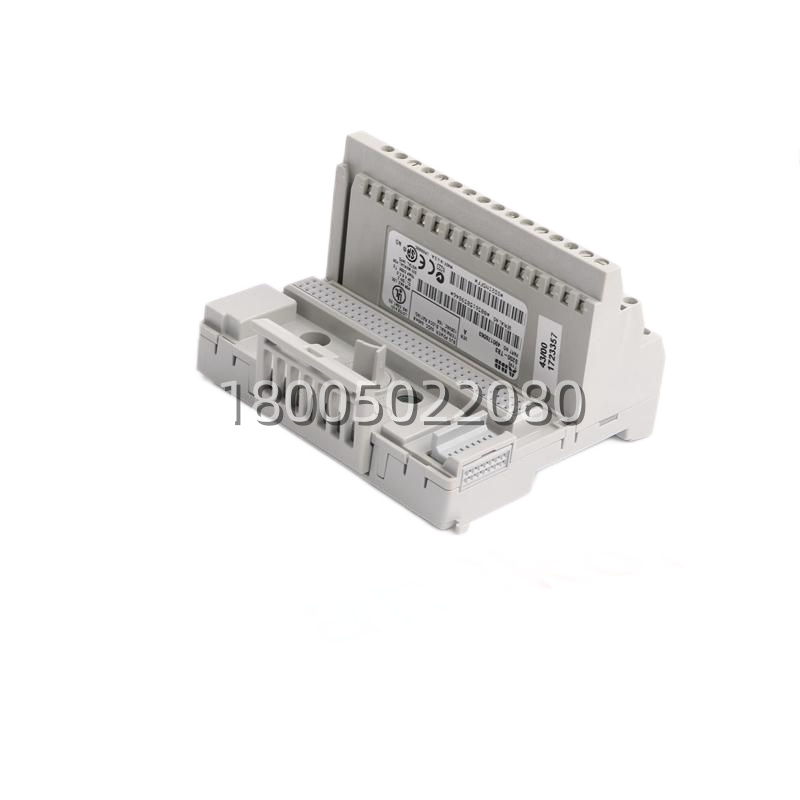

- 型号: 200-TB3 (常写作 S200-TB3)
- 品牌: ABB
- 系列: S200 I/O
- 核心功能: I/O 端子接口模块，提供信号与传感器电源分配
- 产品类型: 端子基座 / 接口模块 (Terminal Interface Module)
- 关键规格: 36 个螺钉端子；内置 24V DC 电源分配；DIN 导轨安装
| 参数项 | 规格值 |
|---|---|
| 品牌/型号 | ABB 200-TB3 (S200-TB3) |
| 产品类型 | S200 I/O 端子接口模块 |
| 端子总数 | 36 个 (螺钉接线) |
| 端子布局 | 上排 16 点 (信号 I/O) + 中排 18 点 (0V) + 下排 18 点 (+24V) |
| 电源分配 | 内置 +24V DC 与 0V 母线 (中下排内部互联) |
| 额定电压 | 信号回路: 60V DC / 电源回路: 250V AC |
| 额定电流 | 10 A (电源端子, 250V AC 时) |
| 导线截面 | 0.5 – 2.5 mm² (推荐 1.5 mm²) |
| 安装方式 | 35 mm DIN 导轨 |
| 防护等级 | IP20 (仅限柜内安装) |
| 工作温度 | -20°C 至 +70°C |
| 材质/认证 | 阻燃塑料 (UL 94 V-0), CE, UL |
200-TB3 是 ABB S200 系列 I/O 的专用“接线中转站”。它本身不是 I/O 模块，而是一个带电源分配功能的端子基座。上排 16 个端子直接对插 S200 I/O 模块的信号脚，中下两排（0V 和 +24V）内部连通，专门给现场传感器集中供电。这种设计让电柜布线极其清爽——电源线只需接一次，就能通过内部母线给多个传感器送电，省去了繁琐的跳线。
这款基座必须配合 （如 DI、DO、AI 模块）使用，不能单独工作。在太原的干燥工业环境下，其 -20°C 的低温启动性能绰绰有余，但要注意它是 IP20 防护，严禁暴露在潮湿或多粉尘的现场，必须装在密封电柜内。另外，它的螺钉端子虽然兼容 2.5mm² 线径，但若频繁拆卸，建议使用冷压管型端子，防止多股软线散丝导致虚接。
