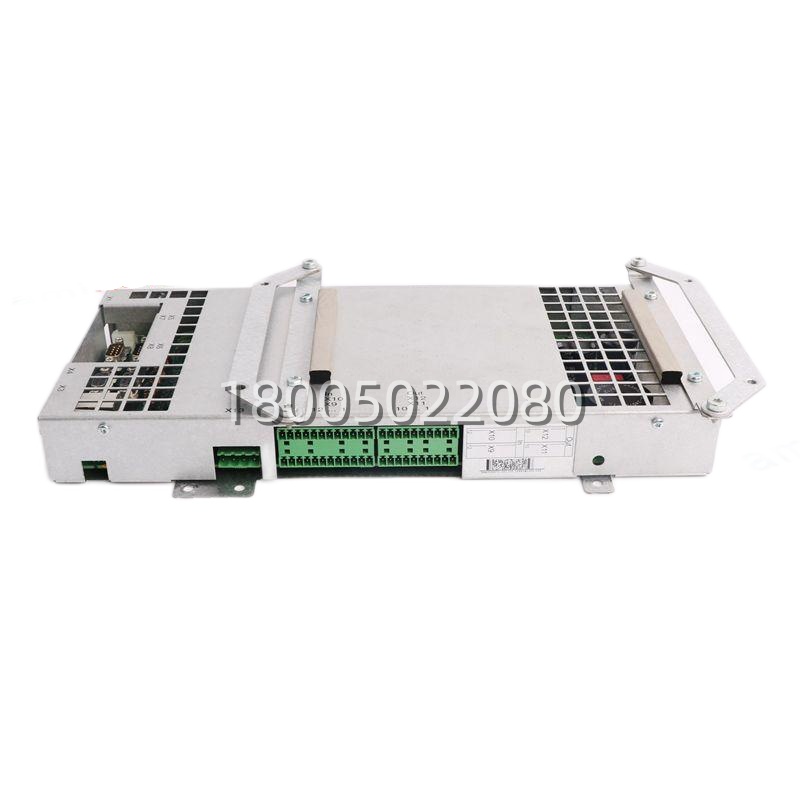

关键技术规格 | Key Technical Specifications

• 制造商:​ ABB (原 Taylor Instruments)
• 型号:​ 2012AZ10101B
• 适用系统:​ Taylor MOD 300, MODCELL, 早期 DCS 机笼架构
• 信号类型:​ 4-20 mA DC (典型, 2线制变送器回路供电)
• 通道数:​ 常见为 8 通道或 16 通道 (依具体硬件版本)
• 输入阻抗:​ ≤ 250 Ω (典型值，确保 24V 回路正常工作)
• 转换精度:​ ±0.1% 满量程 (典型)
• 分辨率:​ 12-bit 或 14-bit (依系统配置)
• 隔离方式:​ 通道/总线间光电隔离 (典型耐压 500V AC 或更高)
• 响应时间:​ < 250 ms (含滤波，典型)
• 供电方式:​ 回路供电 (Loop Powered)，无需独立 24V 电源给输入
• 安装方式:​ 插入专用 Taylor / MODCELL DCS 机笼或底板
• 工作温度:​ 0°C 至 +60°C (机柜内环境)
• 状态指示:​ 正面通常带 LED 状态/故障指示 (视机架及版本)



产品深度介绍 | Product Introduction



老装置里的 Taylor MOD 300 或 MODCELL 系统还在跑，最怕的就是 I/O 卡件突然坏了找不到备件。ABB 2012AZ10101B 就是这类 DCS 系统里负责把现场 4-20mA 信号送进控制器的模拟量输入卡。它直接插在老式机笼里，每一路对应一个回路供电的变送器信号，属于那种“系统不升级就离不开它”的维护件。



这块卡是 ABB 收购 Taylor 后延续下来的经典 DCS I/O 设计。核心特点是回路供电：现场 2 线制变送器不用单独拉电源线，信号线和供电共用一对线，由 DCS 侧或回路电源供电，卡件内部做 A/D 转换和光电隔离后再上总线。输入阻抗通常做得很低（约 250Ω 内），保证在 24V 回路里压降不超标。通道间或通道对系统总线有隔离，抗变频器、电机干扰的能力在当年的设计里算很扎实。



和现在通用的远程 I/O 或 800xA S800 模块比，2012AZ10101B 没那么多软件组态的自由度，信号类型基本固定为 4-20mA（部分同系类可能有通用型，但这款多定位为电流输入）。它的价值不在新技术，而在老线兼容：机笼型号、槽位、背板总线、 firmware 匹配都对得上，换上去不用改控制逻辑。这也是为什么很多炼化、造纸老装置至今仍把它当关键备件管着——不是它多先进，是换了反而不好使。
