关键技术规格

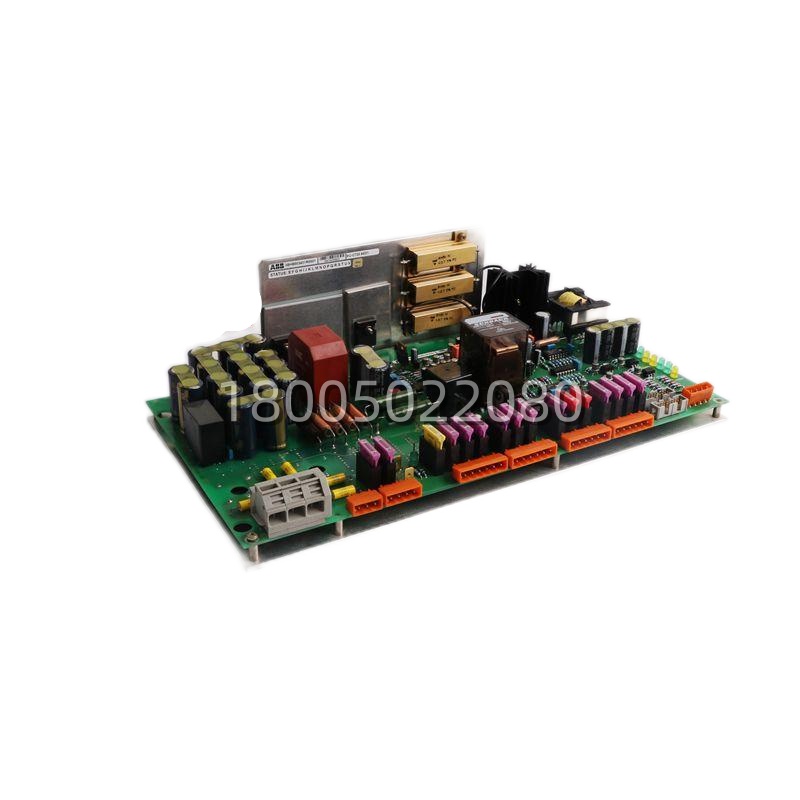

• 产品标识: SC D/F 模块（SC=系统控制，D=数字量 I/O，F=现场总线；具体由实物铭牌/图纸确定）
• 典型适用位置: 插入传动柜内 RMIO（或同类主控单元）的指定插槽
• 供电电压: 12 – 48 V DC（宽范围，以实物标牌为准）
• 输入电流: ≤ 50 mA（静态，典型参考值）
• 输出能力: 依通道类型不同，常见资料提及可达 250 mA/通道（需以具体模块版本为准）
• 通信接口: 依模块类型可能为 RS-485 / Modbus RTU 或其它现场总线（以实物资讯为准）
• 工作温度: -25 °C 至 +60 °C
• 存储温度: -40 °C 至 +85 °C
• 安装方式: 垂直插拔式，导轨/螺钉固定（依柜内 RMIO 结构）
• 尺寸(参考): 约 152 × 102 × 25.4 mm（长×宽×高，来源各异，以实物为准）
• 重量(参考): 约 1.4 kg 或 150 g（不同来源差异大，以实物为准）
• 指示灯: 通常带 LED 指示电源、状态、通讯/故障等
• 固件兼容性: 必须与传动系统其它控制模块及 RMIO 固件版本兼容（更换关键前提）
• 常见关联传动: ACS600 / ACS800 / ACS1000 等中压/低压交流传动（以现场图纸为准）
• 更换注意: 需 ESD 防护、备份参数/应用、精确对位插入，必要时重新下载配置

产品深度介绍

同样印着“6205BZ10100”，插到传动柜里未必干同一件事。ABB 这套 RMIO 架构里，6205 系列子模块靠“SC/D/F”标识区分角色：SC 偏系统控制与运算，D 偏数字量输入/输出扩展，F 偏现场总线通讯（比如 Profibus-DP、Modbus 等）。你手里如果是故障替换，第一步不是问“有没有现货”，而是确认旧件铭牌上的完整部件号、传动柜型号、RMIO 槽位用途——因为这决定了你该买 SC、D 还是 F 版本。

和通用远程 I/O 不一样，它不是想插哪就插哪的通用件。槽位通常固定，固件版本不对可能导致传动无法启动或报通讯故障。这也是为什么很多维护工程师会强调：备件可以晚点到，但参数备份必须先做全套。对急停抢修来说，手里有一份完整的 DriveWindow/Drive Composer 备份，往往比多买一块不确定版本的板卡更有用。
