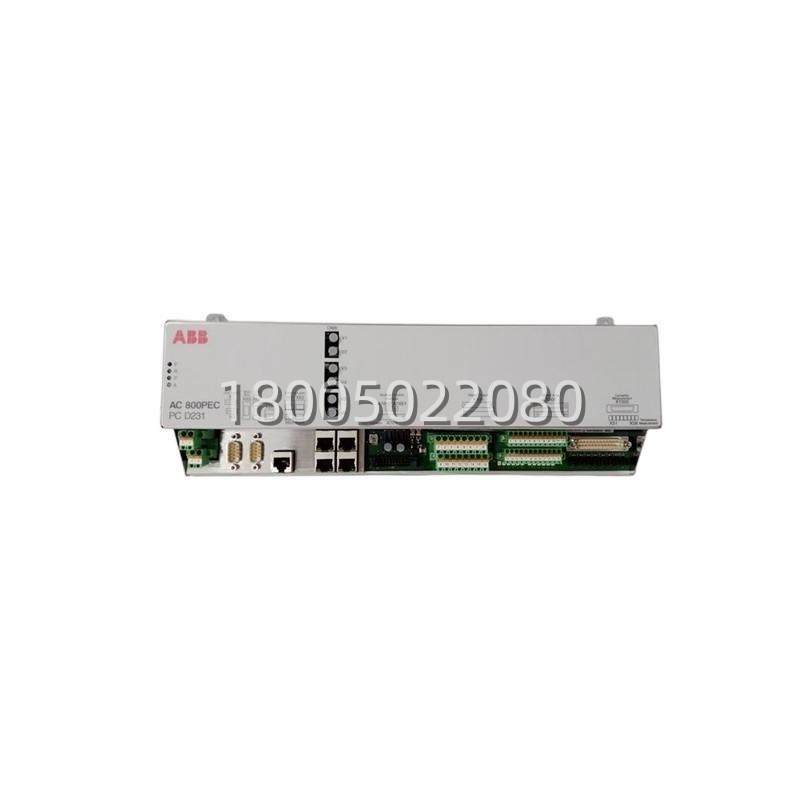

- 型号: PCD231B101（物料号 3BHE025541R0101）
- 品牌: ABB
- 系列: AC 800PEC / UNITROL 6000 励磁系统
- 核心功能: 承担控制端与功率整流桥的信号转换与通信
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型: 转换器控制接口模块 (CCI, Converter Control Interface)
- 关键规格: 32位RISC处理器，双以太网口，通道隔离 1500 V AC
碰到火电厂励磁系统改造，最怕控制柜换了新算法，却没法跟底下老整流桥的触发脉冲对上话。ABB PCD231B101（物料 3BHE025541R0101）就是专门卡在 AC 800PEC 控制器和晶闸管整流桥之间的“翻译官”，一头接高速 S100 背板总线，另一头直接生成门极触发脉冲、回采电压电流反馈。现场实测，板载 32 位 RISC 处理器跑闭环调节，从采样到脉冲输出的抖动极小——拆开屏蔽罩看，模拟输入通道的三防漆涂层和独立金属屏蔽隔槽，在励磁柜那个大电流、高谐波环境下挺抗造。
选这块板子多半是 UNITROL 6000 静态励磁系统的备件置换或冗余升级。它不是通用 I/O 卡，而是带专用触发时序逻辑的接口核心，支持 1:1 热备切换（主备切换在 5-100 ms 级，具体依系统配置），励磁调节环的动态响应能压到百微秒级。自带 2 路以太网（Modbus TCP/IEC 61850等）、RS-485/RS-232 及 CAN 总线，往上接 System 800xA 或第三方 DCS 不用额外网关。通道间光电隔离典型 1500 V AC，端子拧紧 24 V DC 或背板取电，典型功耗不超 5-8 W。具体脉冲配置和触发角范围，老实说，得严格对照机组整流桥拓扑和原厂 GDI/CSI 手册调。
- 产品型号: PCD231B101
- 物料/订货号: 3BHE025541R0101
- 模块定位: 转换器控制接口 (CCI, Converter Control Interface)
- 适配系统: ABB AC 800PEC 控制器、UNITROL 6000 / 5000 静态励磁系统
- 处理器: 32 位 RISC 专用通信/控制处理器（带浮点运算）
- 内存配置: 典型 8 MB RAM + 8 MB Flash（存放协议栈与配置，依固件版本）
- 供电方式: 背板 5 V DC + 外部 24 V DC（冗余可选，典型功耗 ≤ 5-8 W）
- 通信接口: 2× 10/100 Mbps Ethernet（Modbus TCP/IEC 61850 等）、RS-485、RS-232、CAN 2.0B、S100高速 I/O 背板总线
- I/O 与触发: 多路二进制输出（BO，生成晶闸管门极触发脉冲）、数字控制输入（DI）、模拟反馈采样（AI，励磁电压/电流，光电隔离典型 ≥ 1500 V AC）
- 控制功能: 励磁电流/电压闭环调节接口、脉冲分配、整流桥均流监测、过励/欠励限制逻辑接口
- 冗余特性: 支持双模块热备运行（主备无扰动切换，切换时间依系统配置通常在 ms 级）
- 隔离耐压: 通道-通道、通道-系统间典型 ≥ 1500 V AC（光电隔离）
- 运行状态指示: 多颗 LED（RUN、ERR、COM 等系统及通信健康状态）
- 安装形式: 标准 3U / 19 英寸机架插卡式安装（励磁控制柜导轨/背板插槽）
- 工作环境: -25°C 至 +60/70°C，5%–95% RH（非冷凝，工业级 EMC 符合 IEC 61000-4）
- 物理尺寸 (H×W×D): 约 373 mm × 73.5 mm × 142 mm（典型 3U 插卡规格）
- 重量: 约 1.4 kg
- 防护与认证: IP20（柜内安装），CE / UL / 工业通用标准（部分应用满足 IEC 61508相关 SIL 要求，以具体系统评估为准）
