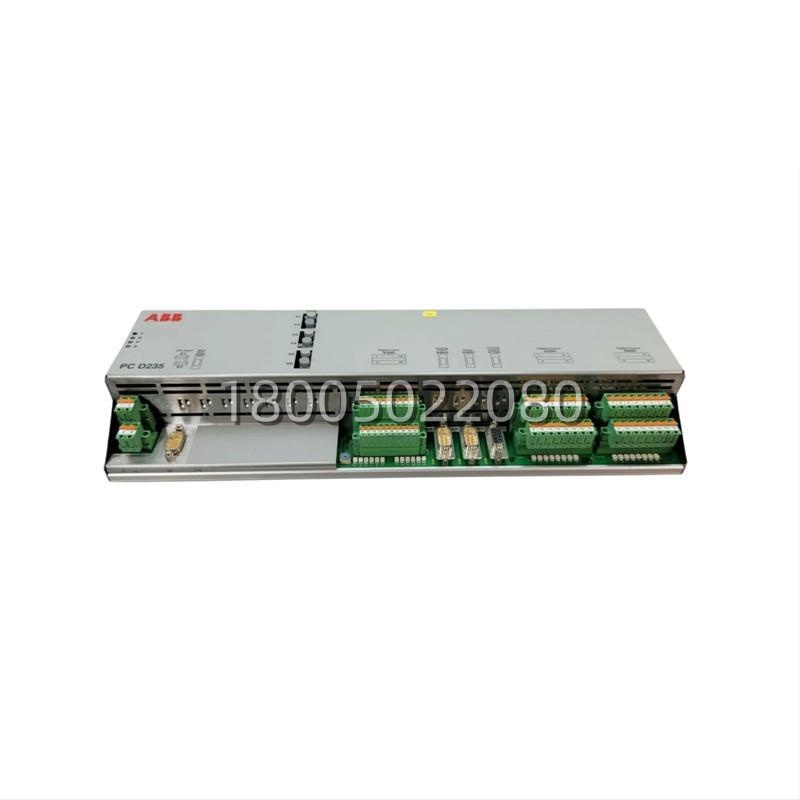

- 型号: PCD235
- 订货号: 3BHE032025R0101
- 品牌: ABB
- 系列: UNITROL / AC 800PEC 励磁控制平台
- 核心功能: 执行发电机自动电压调节(AVR)及励磁系统保护逻辑
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型: 励磁控制器模块 (Exciter Control Module)
- 关键规格: 双路 24V DC 供电 / 集成模拟数字I/O / 支持 Modbus & CEX-BUS
⚠️ 已停产,库存有限(升级替代参考 Unitrol D-200 系列,具体迁移以原厂手册为准)
电厂集控室里同步发电机突加负荷,母线电压要是稳不住,励磁系统的响应速度直接决定机组是扛住还是跳闸。ABB PCD235(物料 3BHE032025R0101)就是 UNITROL 和 AC 800PEC 架构里跑核心 AVR(自动电压调节)与 PSS(电力系统稳定器)算法的控制引擎。板卡拿手里阻尼足,接线端子镀层厚实,前面板 LED 自诊断闪动利落——现场碰过老火电 300MW 机组改造,替换早期 PCD230 时,这代处理器的励磁电流调节精度压到了 ±0.5% 内,电网波动时动态补偿快得多。这个设计在火电与水电励磁柜里口碑挺稳,抗柜内整流侧谐波有一手。
讲真,它不是通用 PLC,而是带 FPGA 加速的专用励磁核心。吃双路 24V DC 冗余供电(20-28V 范围),模拟量输入 16 位分辨率采 PT/CT 信号,数字 I/O 直连脉冲放大与灭磁开关。内置高速 CEX2-BUS (RS422) 跟 Modbus TCP/RTU 跑 DCS 对时与遥调,还支持热插拔(Hot-Swap)——MTBF 按连续发电算能跑数万小时。替换老模块时,固件版本得跟 PCM600 工程匹配,扩展 UF D128 子板别插反,具体跳线和绝缘耐压以原厂手册为准。
- 产品型号: PCD235
- 订货代码: 3BHE032025R0101
- 应用平台: ABB UNITROL 6000 / AC 800PEC 励磁系统
- 核心算法: 自动电压调节 (AVR)、电力系统稳定器 (PSS)、PID 控制
- 处理器架构: 高性能 RISC / FPGA 混合实时处理(典型循环 ≤10 ms)
- 供电规格: 双冗余 24 V DC(典型 20-28 V DC,峰值电流约 2 A)
- 模拟 I/O: 多通道 ±10 V / ±20 mA(16 位分辨率,具体通道数以子板配置为准)
- 数字 I/O: 继电器输出(Form C)及 24/48 V DC 光耦隔离输入(支持扩展 UF D128)
- 通讯接口: CEX2-BUS (RS422) 系统总线、Modbus TCP (Ethernet)、Modbus RTU (RS485)
- 环境耐受: 工作 -25 °C 至 +70 °C,IP20 防护(控制室机柜安装)
- 安规与维护: CE/UL 认证,支持 PCM600 配置及热插拔 (Hot-Swap) 诊断
- 物理尺寸: 约 373 mm (H) × 73.5 mm (W) × 142 mm (D),净重约 1.0-1.5 kg
