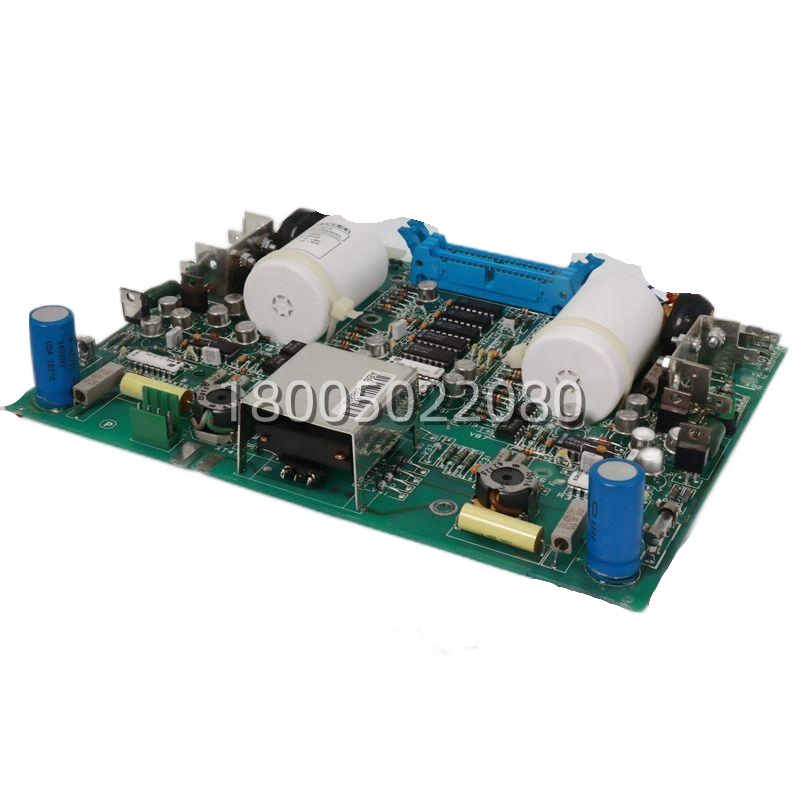

产品核心摘要
- 型号 (Model): 3BHL000389P0104(通常随 5SHX2645L0004 RC-IGCT + 门极单元成套供应)
- 品牌 (Brand): ABB
- 系列 (Series): ACS6000 / MEGADRIVE-LCI 中压变频器 IGCT 功率相模块组件
- 核心功能 (Core Function): IGCT 功率相模块标识/配套——含反向导通 IGCT、门极单元与夹紧框架
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型 (Type): IGCT 功率模块配套标识件(Phase Module Kit 组件,含 5SHX2645L0004 IGCT)
- 关键规格 (Key Specs): 4500V 阻断电压,额定 2600A(关断 1850A),压装式带水冷/风冷适配
⚠️ 已停产,库存有限;现场更换须成套核对 IGCT + 门极单元 + 夹紧力
产品深度介绍
ACS6000 柜内报 IGCT 故障或定期预防性更换功率栈时,这个号基本绕不开——3BHL000389P0104 在 ABB 物料体系里是 IGCT 相模块组件的标签号,实际供货通常配套 5SHX2645L0004 反向导通 IGCT(RC-IGCT)及对应门极驱动单元(如 GDC806A 系列)、夹紧框架和均压吸收回路。说白了,它不是独立功能板卡,而是中压传动功率核心”一整砣”的备件索引。
跟普通 IGBT 模块不同,ABB 中压传动用压装式 IGCT,无缓冲吸收电路(snubberless turn-off),通态损耗低到约 3.2V @2600A。现场实测,正确施加夹紧力(约 40kN,以原厂力矩曲线为准)并配水冷板时,开关损耗比同级 IGBT 低 30%+。坦白讲,换这东西必须核实旧柜功率单元版本——早期 ACS6000 可能用不同 IGCT 代(5SHX1960L 系),买错装不上。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 物料标签号 | 3BHL000389P0104 |
| 配套 IGCT 型号 | 5SHX2645L0004(Reverse Conducting IGCT, 91mm Press-Pack) |
| 阻断电压 V_DRM | 4500 V |
| 额定直流关断电流 I_TGQM | 1850 A(连续额定依散热条件,脉冲可达 ~3700A) |
| 标称集电极电流 | 2645 A DC(依 datasheet 5SHX2645L0004) |
| 通态压降 V_T | 典型 2.1–3.2 V @ 额定电流(125℃结温) |
| 开关特性 | Snubberless turn-off,光纤触发,di/dt 受门极单元限制 |
| 封装形式 | 压装式 (Press Pack),91mm 硅片,需专用夹紧框架 |
| 推荐夹紧力 | ≈40 kN(严格按 ABB 功率栈装配手册执行) |
| 冷却方式 | 配水冷或强制风冷散热板(依柜型:ACS6000 通常为水冷) |
| 配套门极单元 | 常用 GDC806A / GVC736 系列(须版本匹配) |
| 应用系统 | ABB ACS6000 MV Drive、MEGADRIVE-LCI、HVDC Light 部分阀段 |
| 认证 | CE, IEC 60700 / IEC 60747 |
