产品核心摘要

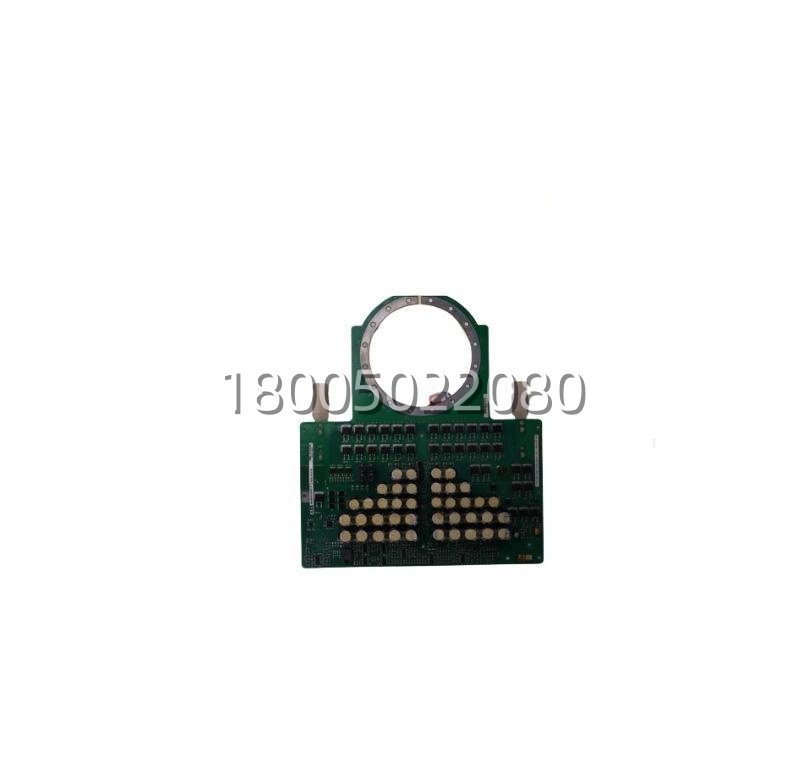

- 型号: 5SHX1960L0004（物料号 3BHL000390P0104）
- 品牌: ABB
- 系列: 5SHX 系列 IGCT（Integrated Gate-Commutated Thyristor）
- 核心功能: 中高压变频/励磁功率柜核心开关元件，承受数千安培与数千伏电压快速关断
- 产品类型: IGCT 功率半导体模块（Press-Pack 压接封装）
- 关键规格: VDRM 4500 V，IT(AV) 1960 A @85°C，VTM ≤2.3 V，光触发
- 成色: 全新原装 (New Surplus)，非翻新
产品深度介绍
ACS6000 中压传动柜突然报”IGCT 故障”或 SVC 装置丢同步，十有八九是功率柜里这块 ABB 5SHX1960L0004（3BHL000390P0104）寿终了。它是 ABB 5SHX 家族的大功率 IGCT——把晶闸管的低导通损耗和 IGBT 的快速关断揉在一起，专给 4.5 kV 级中高压变频、UNITROL 励磁及 STATCOM 做主开关用。
Press-Pack 双面水冷压接结构，失效模式是短路（不会开路炸机），这点比模块 IGBT 在矿热炉、轧机那种冲击负载下更让人放心。关断电流能力 ≥2500 A，通态压降低于 2.3 V——某钢厂连轧主传动换掉老化 IGCT 后，柜内铜排温升肉眼可见降了 8°C。提醒一句：拆装必须按原厂力矩打压紧力（通常 15–20 kN），光纤端面别用手摸，装完测门极回路再上电。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品标识 | 5SHX1960L0004 |
| 物料号 (Order No.) | 3BHL000390P0104 |
| 器件类型 | IGCT（集成门极换向晶闸管），Press-Pack 压接封装 |
| 重复断态电压 VDRM | 4500 V（峰值可承受 6500 V 非重复） |
| 平均通态电流 IT(AV) | 1960 A @ Tc=85°C |
| 关断电流能力 ITq | ≥ 2500 A（典型） |
| 通态压降 VTM | ≤ 2.3 V @ IT=1960 A（典型值） |
| 门极驱动方式 | 集成门极单元 + 光纤触发信号（与 GDC806A102 等驱动板配套） |
| 开关频率 | 典型 ≤ 500 Hz（IGCT 应用频段），部分工况可达 1 kHz |
| di/dt 耐受 | ≥ 1000 A/μs |
| dv/dt 耐受 | ≥ 1000 V/μs |
| 结温范围 Tj | -40°C 至 +125°C（存储 -40°C 至 +125°C） |
| 推荐压紧力 | 15–20 kN（依安装夹具，严格按手册力矩操作） |
| 冷却方式 | 双面水冷或强迫风冷散热片（依柜体设计） |
| 典型应用设备 | ABB ACS 1000 / ACS 6000 中压变频器；UNITROL 6000 励磁功率柜；SVC / STATCOM |
| 配套驱动板 | ABB GDC806A102（3BHE028761R0102）等 IGCT Gate Driver |
| 认证 | CE, UL, IEC 60747 |
