产品核心摘要

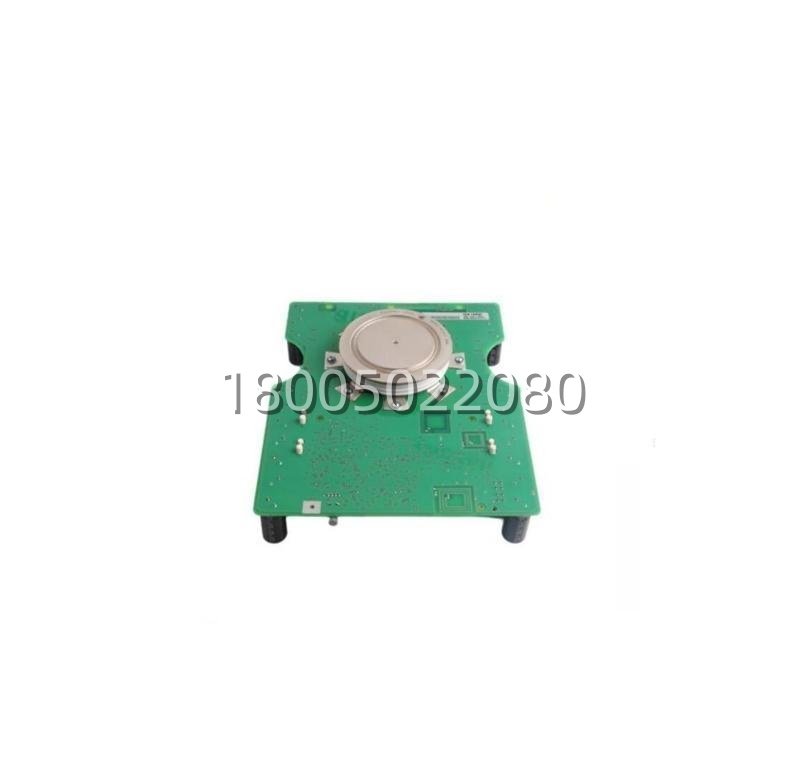

- 型号: 3BHL000392P0101(含 5SHX1060H0001 IGCT 管芯)/ 3BHB003230R0101(GVC704 门极驱动板)/ 3BHB003023P104(配套驱动板)/ 5SHX14H4502 / 5SXE050152
- 品牌: ABB
- 系列: HiPak IGCT / ACS1000 / ACS5000 / ACS6000 中压变频器功率单元
- 核心功能: 兆瓦级中压变频器中作为主功率开关及门极驱动保护
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型: IGCT 功率模块 + 门极驱动单元 (Gate Drive & Control Board)
- 关键规格: 阻断电压 4500 V,额定电流 1060 A (5SHX1060H0001),Press-Pack 压装,光纤隔离驱动
兆瓦级中压变频器功率柜爆管——十有八九是 IGCT 或门极驱动板。你查的这组编号其实是 ABB ACS1000/ACS6000 功率单元的典型配套组合:3BHL000392P0101 是带 5SHX1060H0001(也有用 5SHX14H4502)IGCT 芯片的功率模块总成,3BHB003230R0101(关联 5SXE050152 子板)和 3BHB003023P104 是给它发开关令的门极驱动/监控板。现场实测换 IGCT 建议同步更换配对门极驱动板——老驱动板电容老化后 di/dt 跟不上新管特性,容易误导通炸模块。
这套 Press-Pack 压装 IGCT 取消了吸收电路(snubberless),开关损耗比同级 GTO 低得多,直接水冷或强风冷。说真的,IGCT 属静电敏感大功率器件,拆装必须用扭矩扳手按规定压力压紧(典型 12–15 kN),别凭手感拧——压力不均会导致局部过热炸管。具体安装压紧力和冷却水流量以原柜《功率单元维护手册》为准。
关键技术规格
| 参数名 | 规格值 |
|---|---|
| IGCT 功率模块型号 | 5SHX1060H0001(封装于 3BHL000392P0101 组件内) |
| 可选替代 IGCT | 5SHX14H4502(4500V / 650A 级,依功率柜配置) |
| 阻断电压 Vdrm | 4500 V |
| 额定电流 IT(RMS) | 1060 A(5SHX1060H0001)/ 650 A(5SHX14H4502 典型) |
| 通态压降 Vt | 典型 1.6–2.2 V @ 额定电流 |
| 封装形式 | Press-Pack(压装式,需规定夹紧力 12–15 kN) |
| 门极驱动板型号 | 3BHB003230R0101(GVC704 AE01/AE02 系列) |
| 驱动配套子板 | 5SXE050152(监控/接口子板,随驱动板供货) |
| 驱动板备选型号 | 3BHB003023P104(特定版本 GVC/GDU 驱动板) |
| 驱动供电 | ±15 V DC(隔离),光纤接收控制信号 |
| 保护功能 | 欠压锁定(UVLO)、DESAT 退饱和检测、门极监测、过温告警 |
| 冷却方式 | 强迫风冷或水冷(依柜型,水温 ≤40°C) |
| 工作温度 | -40°C 至 +125°C(半导体)/ 0°C 至 +70°C(驱动板) |
| 适用系统 | ABB ACS1000 / ACS5000 / ACS6000 中压变频器功率单元 |
| 合规标准 | IEC 60747,符合 IEEE 高压绝缘要求 |
