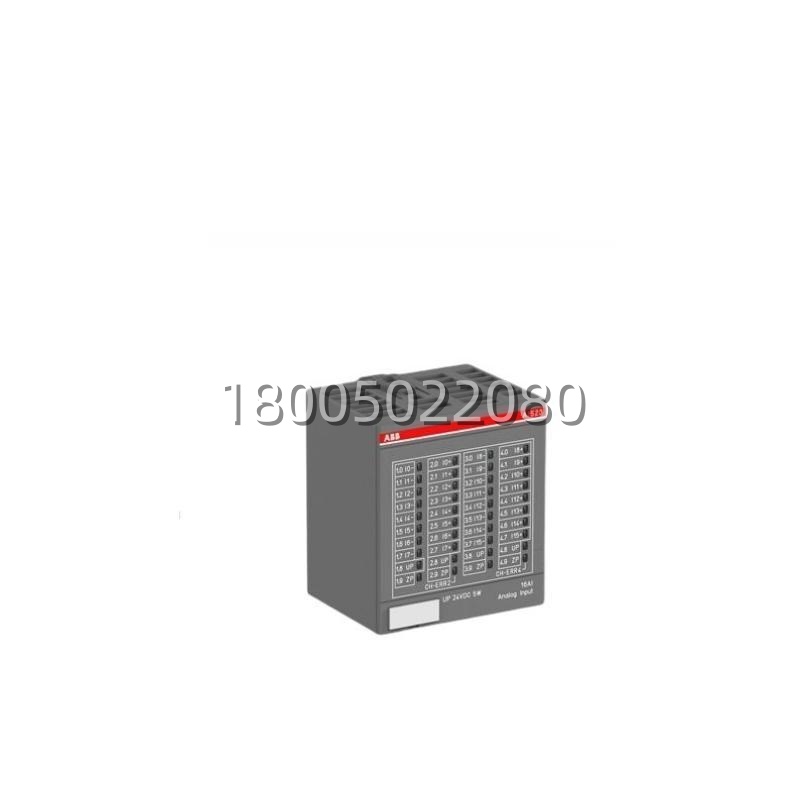

• 型号 (Model): AI523（订货号 1SAP250300R0001）
• 品牌 (Brand): ABB
• 系列 (Series): ABB AC500 / S500 系列 — 模拟量输入模块
• 核心功能 (Core Function): 将现场 16 路电压(±10V/0–10V)、电流(0/4–20mA)或热电阻(Pt100/Pt1000/Ni1000)模拟信号转换为 12 位+符号数字量送入 AC500 CPU
• 成色: 全新原装 (New Surplus)，非翻新
• 产品类型 (Type): S500 模拟量输入模块 (Analog Input Module, 16 ch)
• 关键规格 (Key Specs):
  • 输入通道: 16 路，每通道独立可配置 U/I/RTD，可选作数字量输入
  • 分辨率: 12 bit + 符号位（电压 ±10V / 电流 0–20mA / 4–20mA / RTD）
  • 供电: 24 V DC 过程电源 (UP)，模块级 I/O-Bus 光电隔离

⚠️ 已停产(EOL / Discontinued)，库存有限，建议做 Last-time-buy 评估。

AC500 系统跑过程控制，温度、压力、液位变送器回来的 4–20 mA 信号全靠这块卡收进来——AI523 就是干这活的。插在 S500 本地或远程 I/O 站的 TU5xx 端子单元上，16 个通道归为一组，每个通道在 Control Builder PS501 里单独设成 ±10 V、0–10 V、0/4–20 mA 或 Pt100/Ni1000 RTD，不用跳线。

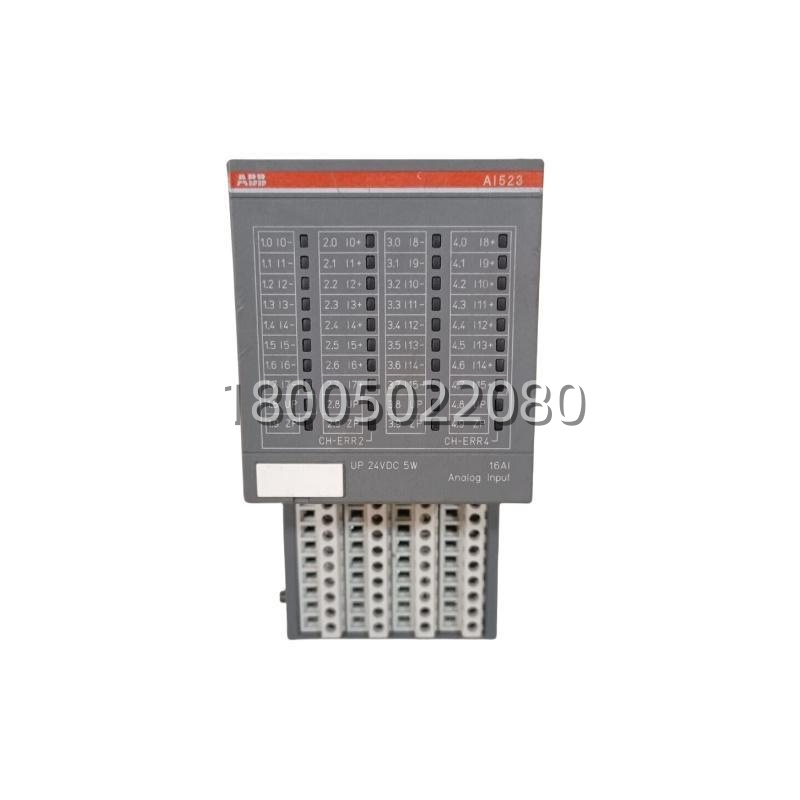

跟 AI531（8 通道高精版）比它通道密度高一倍，适合测点多的通用采集；每通道有独立过压保护（≤30 V DC 不坏），误接 24 V 不会烧板。模块前面板 16 个黄色 LED 实时反映各通道激活状态，绿色 UP LED 显示过程电源正常——现场查线路断线一眼能看出来。部分批次支持热插拔(Hot Swap)，带电更换不停 CPU。
