产品核心摘要（Product Core Brief）
- 型号 (Model): AI561，订货号 1TNE968902R1101
- 品牌 (Brand): ABB
- 系列 (Series): AC500-eCo / S500-eCo I/O 系列
- 核心功能 (Core Function): 采集现场 4 路可独立配置的电压或电流模拟信号（变送器/传感器），转换为数字量送入 AC500 PLC 或 S500 总线
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型 (Type): 模拟量输入模块 (Analog Input Module, 4 AI)
- 关键规格 (Key Specs):
- 输入通道：4× 可配置（0-10V / ±5V / 4-20mA / 0-20mA）
- 分辨率：12 bit（单极性），11 bit + Sign（双极性）
- 供电：通过 I/O 背板总线或由外部 L+ 24V DC 端子供给
系列目前 Active（在产在售），属于 ABB AC500-eCo 经济型 I/O 产品线。
产品深度介绍（Product Introduction）
AC500-eCo 本地或分布式扩展机架上，AI561 就是负责把压力变送器 4-20mA 或液位计 0-10V 信号吃进来转成 PLC 能处理的数字量的那块卡。四个通道各自独立组态，差分输入抗共模干扰，现场跑水处理、暖通或包装线的模拟量采集够用了。

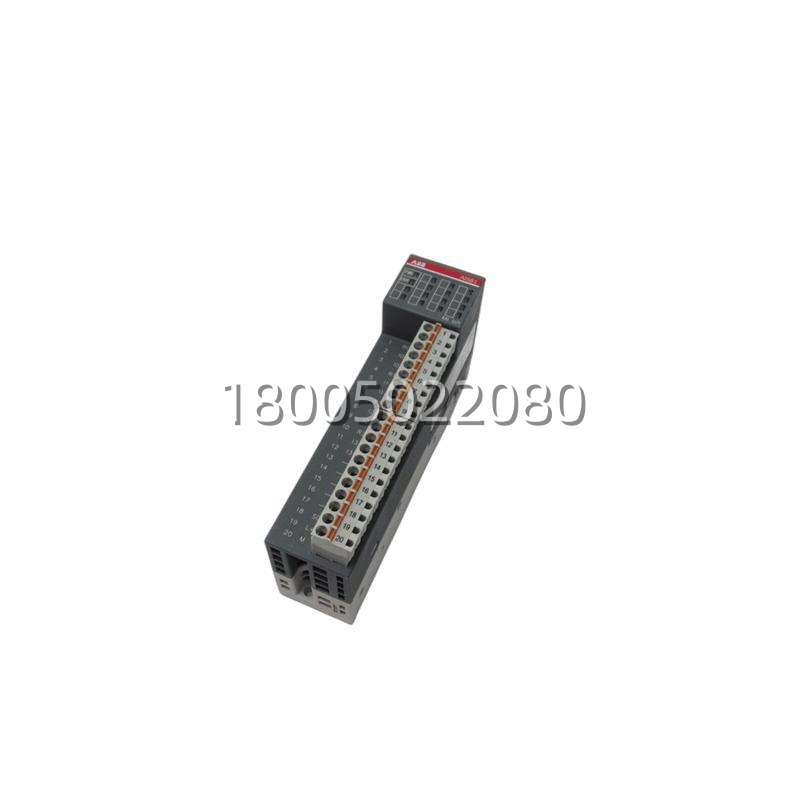

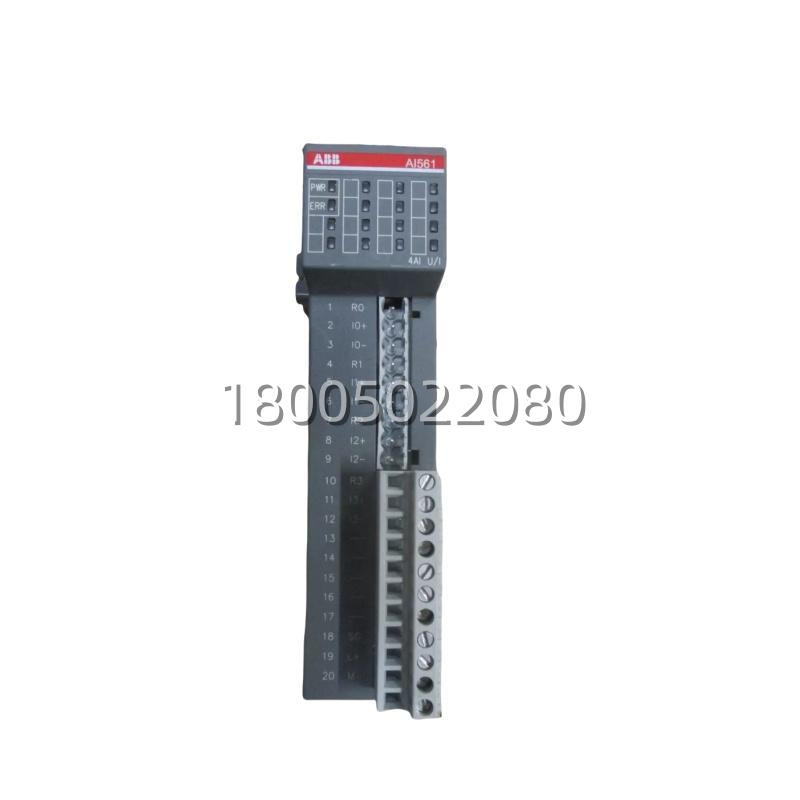

模块前面板有 PWR（绿）和 ERR（红）两颗 LED，通道断线或超量程会触发诊断位——不用额外写诊断程序。接线用可插拔 9/11 针端子排（需单独订购），拆换模块不断开现场线，维护省事。坦白讲这就是 ABB 经济型 I/O 里的标准模拟输入，皮实够用，比 S800 高端系列便宜但精度对大多数过程量够了。
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | AI561 |
| 订货号 | 1TNE968902R1101 |
| 制造商 | ABB Automation |
| 产品类别 | AC500-eCo / S500-eCo 模拟量输入模块 |
| 模拟输入通道 | 4 路，单组（Group of 4），各通道独立可配置 |
| 输入类型 | 电压：0-5V、0-10V、±2.5V、±5V；电流：0-20mA、4-20mA（2线制，内置 250Ω 分流电阻） |
| 输入方式 | 差分输入（Differential），共模电压范围 ±12V |
| 分辨率 | 单极性电压/电流：12 bit；双极性电压：11 bit + Sign |
| 转换精度（典型） | ±0.5% FS（电压及 0-20mA），±0.7% FS（4-20mA），@25°C |
| 最大转换误差 | ±2% FS（全温范围 0~+60°C 及 EMI 条件下） |
| A/D 转换时间 | 典型 500 μs / 通道 |
| 输入阻抗 | 电压模式 >1 MΩ；电流模式 ≈250 Ω |
| 过压保护 | 输入端最大耐受 30 V DC（持续），瞬态 35 V DC / 0.5s |
| 供电方式 | I/O 背板总线取电（典型 10mA @24V DC）+ 可选外部 24V DC (L+/M 端子) |
| 状态指示 | 1× 绿 LED（电源 OK），1× 红 LED（模块故障/配置错误） |
| 接线端子 | 可插拔弹簧或螺钉端子排（9 针 + 11 针，须单独订购） |
| 安装方式 | 35 mm DIN 导轨 EN 50022（TH35-15）或螺钉面板安装 |
| 工作温度 | 0 ～ +60 °C |
| 存储温度 | -40 ～ +70 °C |
| 相对湿度 | 5% ～ 95% RH（非冷凝） |
| 防护等级 | IP20（模块本体） |
| 隔离电压 | 通道组至系统总线 500 V DC（功能隔离，非通道间隔离） |
| 尺寸 (L×W×H) | 135 × 34 × 74 mm |
| 重量 | 约 0.12 kg（净重） |
| 编程软件 | ABB AC500 Control Builder PS501 |
| 认证 | CE / cULus / RoHS / KC |
| 生命周期状态 | Active（在产） |
