产品核心摘要(Product Core Brief)

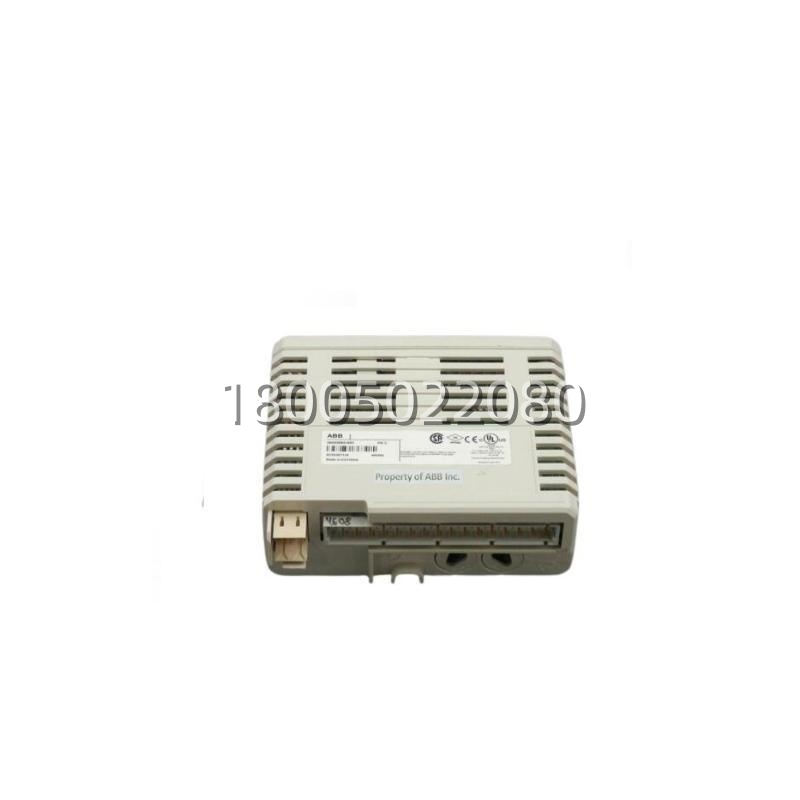

- 型号 (Model): AI830A(完整订货号 3BSE008518R1)
- 品牌 (Brand): ABB
- 系列 (Series): S800 I/O — 适配 AC800M / Advant / Freelance 及现场总线耦合器
- 核心功能 (Core Function): 采集现场 8 路标准模拟信号(4–20mA / 0–10V 等),经 16bit A/D 转换隔离送入控制器参与过程控制与闭环调节。
- 成色: 全新原装 (New Surplus) / 测试良品视货源而定,非翻新版
- 产品类型 (Type): 模拟量输入模块 (Analog Input Module, 8 ch)
- 关键规格 (Key Specs):
- 输入通道:8 路(单端,软件组态信号类型)
- 输入信号:4–20 mA / 0–20 mA / ±10 V / 0–10 V DC
- 分辨率:16 bit A/D,现场侧↔系统侧光电隔离
产品深度介绍(Product Introduction)
操作站上某几个模拟量回路 PV 突然掉零或满偏,现场变送器校验没问题的话,抽空看一眼 S800 底座上是不是插着 AI830A——它是 ABB DCS 把压力、流量、液位变送信号数字化送进控制算法的第一道关口。
AI830A 是 S800 家族 8 通道模拟输入模块的”A”版(低功耗改进型),插在 TU810/TU812/TU840 等底座工作,通过 ModuleBus 或 CI85x 现场总线耦合器与 AC800M 通信。每通道 16bit 分辨率、典型 ±0.1% FS 精度,4–20mA 模式支持 Sensor Break 检测(信号 <3.6mA 报断线)。模块正面有运行/错误 LED,通道级诊断可在 Control Builder M 直接调阅。现场真正坏模块的比例低,常见是端子弹簧疲劳或两线制变送器电源共地引入通道损坏——多控制站同型号建议 N+1 共享 Buffer Stock,热插拔恢复很快。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | AI830A(订货号 3BSE008518R1) |
| 制造商 | ABB |
| 产品系列 | S800 I/O — Analog Input Module (Rev. A, Low Power) |
| 兼容系统 | AC800M (PM851/861/891 etc.)、Freelance、Advant OCS、Profibus DP 耦合器 |
| 设备类型 | 模拟量输入模块,8 通道单端 |
| 输入信号类型 | 4–20 mA / 0–20 mA / ±10 V / 0–10 V DC(软件组态每通道) |
| A/D 分辨率 | 16 bit |
| 精度(典型) | ±0.1% of Full Scale(@25°C 参考,以原厂手册为准) |
| 转换/更新时间 | ≈ 20–50 ms / 全通道扫描(依固件及 ModuleBus 周期) |
| 输入阻抗 | 电流模式 ≈ 250 Ω;电压模式 > 100 kΩ |
| 通道诊断 | 断线(Sensor Break for 4–20mA)、过/欠范围(Underrange/Overrange) |
| 隔离 | 现场侧 ↔ 系统侧 光电隔离(典型 500V AC 测试) 通道间共 AGND(非通道隔离) |
| 供电方式 | 由 S800 底座背板总线馈电(+24V DC 经耦合器) |
| 适配底座 | TU810 / TU812 / TU814 / TU840 等 S800 底座 |
| 状态指示 LED | PWR(绿)、INIT(黄)、ERR(红)、模块 OK |
| 工作温度 | 0 ~ +55 °C |
| 存储温度 | -25 ~ +70 °C |
| 相对湿度 | 5% ~ 95%,无凝露 |
| 防护等级 | IP20(模块本体,柜内安装) |
| 尺寸(约) | 45(W) × 102(H) × 75(D) mm |
| 重量(约) | 0.15 kg |
| 认证 | CE / UL / cUL / GOST / FM / DNV(依版本) |
| 生命周期状态 | 在产( 系列),新 xS800 为推荐升级方向 |
