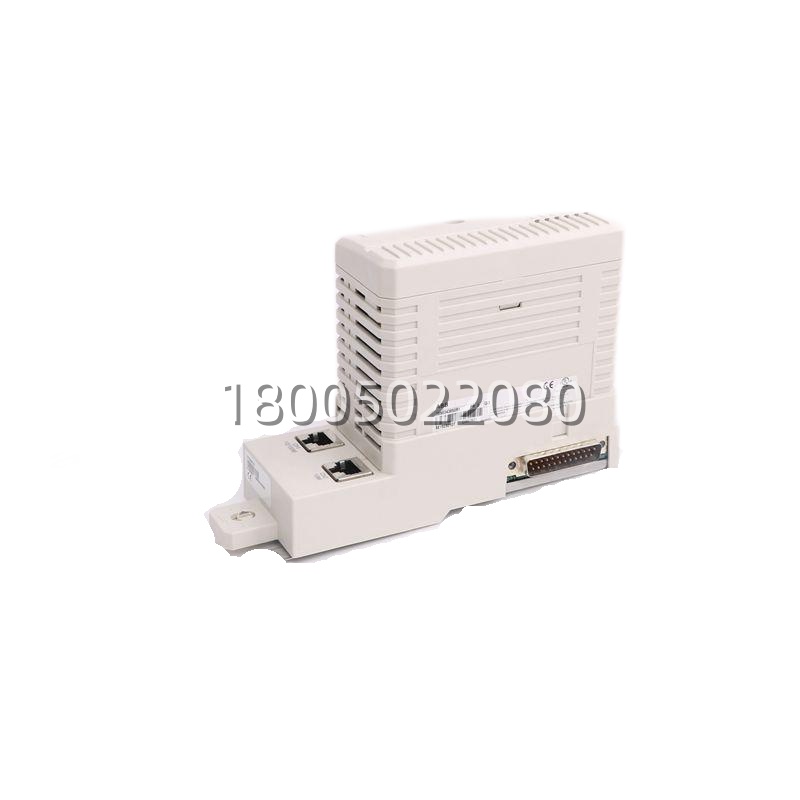

- 型号 (Model): AI830A(订货号 3BSE008518R1 / 3BSE040662R1 同系)
- 品牌 (Brand): ABB
- 系列 (Series): S800 I/O — 适配 AC 800M / 800xA / Freelance 系统
- 核心功能 (Core Function): 采集现场 8 路 RTD 热电阻(Pt100/Cu10/Ni100/Ni120)或电阻信号,经模块内部线性化转为温度值送入控制器,采用三线制接线补偿线阻
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型 (Type): S800 RTD 模拟量输入模块 (RTD Analog Input Module, 8 ch)
- 关键规格 (Key Specs):
- 输入类型: 3线制 RTD — Pt100(385/392)、Cu10、Ni100、Ni120、电阻 0–400 Ω
- 分辨率: 14 bit;精度: ±0.1% FS(典型);更新周期 ≈150+95×N_active ms
- 供电: ModuleBus 背板 +5 V / +24 V,功耗 ≈1.6 W;支持热插拔(Hot Swap)
反应釜或锅炉温度点如果全走 Pt100,插这块卡最合适——AI830A 就是 S800 I/O 里专门吃 RTD 信号的那个模块。3BSE008518R1 提供 8 个三线制 RTD 输入通道,模块内部完成线性化和摄氏/华氏转换,软件里直接读温度值不用自己算。每个通道可独立配传感器类型,现场某路换 Cu10 其它路保持 Pt100 互不影响。
跟 AI810(电流/电压输入)不同,它内置 250 μA 恒流源做三线补偿,电缆阻值差引起的测温误差被大幅压制——说白了就是比两线制准得多。模块组与地隔离(通道间共地),前面板有 RUN / FAULT / WARNING LED,支持在线热插拔配合 TU810/TU830 端子单元,换模块不用停控制器。
| 参数 | 数值 / 说明 |
|---|---|
| 产品型号 | AI830A |
| 订货号 (Order No.) | 3BSE008518R1(亦见 3BSE040662R1 同系新编号) |
| 制造商 | ABB Sweden / ABB Automation |
| 产品线 | ABB S800 I/O — for AC 800M / 800xA DCS / Freelance |
| 模块类型 | RTD(热电阻)模拟量输入模块 |
| 输入通道数 | 8 通道,三线制 (3-wire) |
| 支持传感器 | Pt100(IEC 751 α=3850ppm / DIN 43760 α=3926ppm)、Cu10、Ni100、Ni120、电阻 0–400 Ω |
| 分辨率 | 14 bit(A/D 转换) |
| 精度 | 典型 ±0.1% FS @25°C;误差受现场电缆电阻影响:Rerr=R×(0.005+ΔR/100) |
| 更新周期 | 150 ms + 95 ms × 激活通道数(8 通道全开 ≈868 ms) |
| 输入电流源 | 典型 250 μA(三线补偿用) |
| 断线/短路诊断 | 支持开路(Open Wire)、短路检测及接地传感器报警 |
| 通道隔离 | 8 通道为 1 组,组与地隔离(500 V a.c. 介电测试);通道间不隔离 |
| 背板供电 | +5 V ModuleBus ≈70 mA;+24 V ModuleBus ≈50 mA;典型功耗 1.6 W |
| 外部过程电源 (UP) | 不由模块提供,端子单元 MTU 外接 24 V DC 给变送器/传感器(如用有源传感器) |
| 陷波滤波 | 可设 50 Hz / 60 Hz 工频陷波(MainsFreq 参数) |
| 诊断指示 | 前面板 LED:RUN(绿)/ F(ault 红)/ W(arning 黄);每通道错误可查 |
| 热插拔 | 支持(需配合 TU810/TU812/TU814/TU830/TU833 端子单元) |
| 配套端子单元 | TU810 / TU812 / TU814 / TU818 / TU830 / TU833(需单独订购) |
| 编程/组态软件 | ABB Control Builder M / Automation Builder |
| 工作温度 | 0 ~ +55 °C(垂直安装于紧凑 MTU 时建议 ≤+40 °C) |
| 存储温度 | -40 ~ +70 °C |
| 相对湿度 | 5% ~ 95%,非冷凝(ISA-S71.04 G3 防腐涂层版本可选) |
| 防护等级 | IP20(模块本体),依柜体 |
| 安装方式 | 35 mm DIN 导轨,卡入 TU 端子单元 |
| 尺寸 (H×W×D) | ≈119 × 45 × 102 mm(模块本体,不含 MTU) |
| 重量 | ≈0.20 ~ 0.22 kg |
| 认证 | CE / cULus / ATEX Zone 2 / IECEx / ABS-BV-DNV-LR (Marine) |
| 生命周期状态 | 在售(Active),AI830 的早期版本已逐步被 AI830A 取代 |
